Grundig A40L 5741 4B TV Güç Besleme Kartı (Power Supply) - ZUV194R-9 Orijinal

Grundig, Arçelik ve Beko televizyon gruplarında sıklıkla tercih edilen 40 inç Grundig A40L 5741 4B LED TV serisi (ve aynı besleme şasesini kullanan muadil 32" - 40" cihazlar) için üretilmiş orijinal güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel standby (bekleme) ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız için uzman kadromuzla anakart tamiri ve ekran/panel onarımı çözümleri de sunmaktayız.

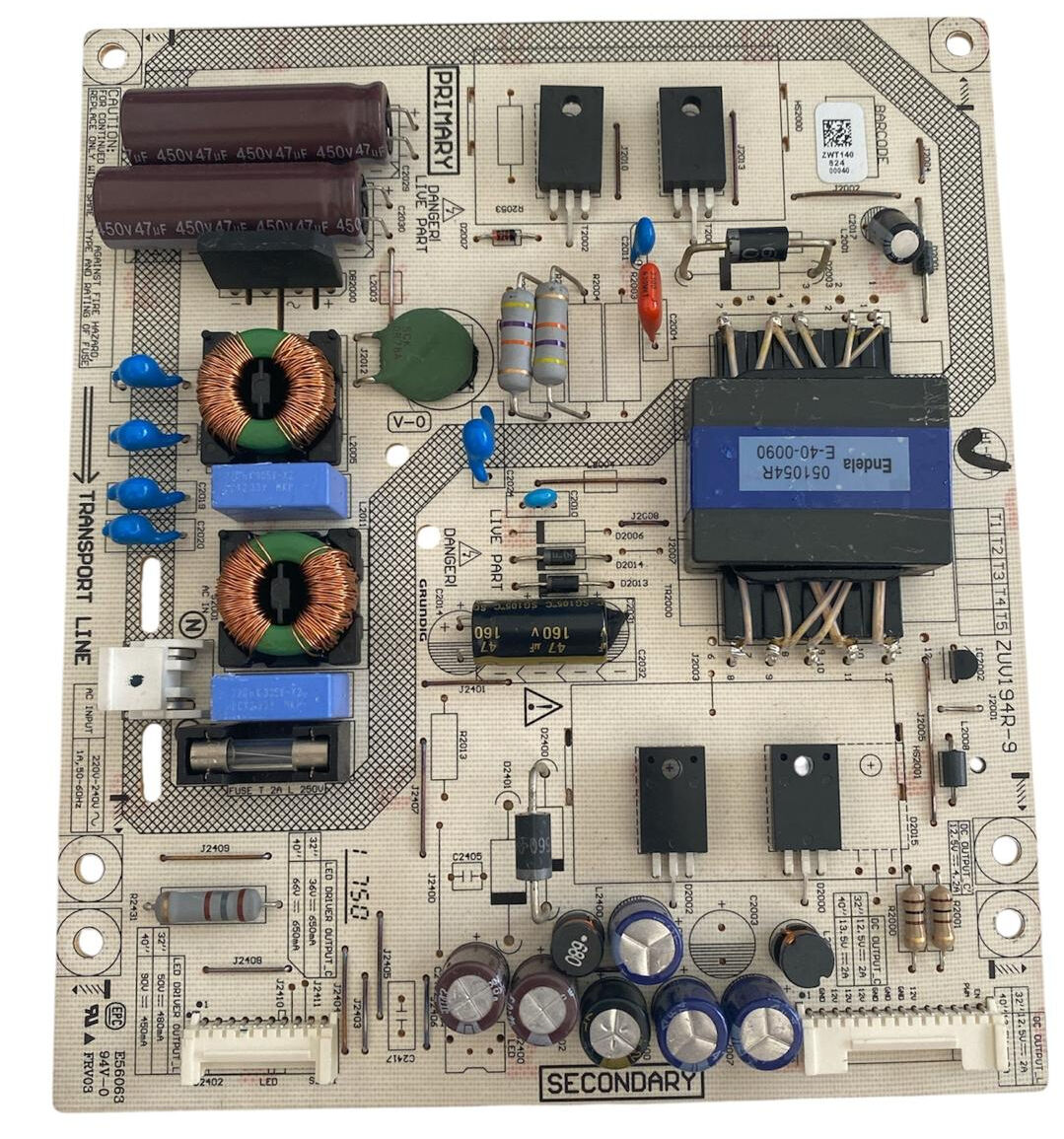

f0d1f558-d93a-4386-b623-da58e751e85e.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana trafo sargı kararlılığı, regülatör çıkış voltajları ve entegre LED sürücü (backlight driver) katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki ZUV194R-9 şase kodunun ve soket pin yapısının uyumluluğunu mutlaka kontrol ediniz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: Grundig (Arçelik / Beko)

• Uyumlu TV Modeli: Grundig A40L 5741 4B (ve muadil ZUV194R-9 şaseli modeller)

• PCB Şase Kodu: ZUV194R-9

• Ana Transformatör Bileşeni: Endela 051054R E-40-0090

• Giriş Voltajı (AC Input): 220V-240V ~ 50-60Hz 1A

• DC Çıkış Voltaj Değerleri (DC Output):

  • 32" Modeller İçin: 12.5V === 2A

  • 40" Modeller İçin: 13.5V === 2A

• LED Sürücü Çıkış Değerleri (LED Driver Output):

  • Output C (32" / 40"): 36V 650mA / 66V 650mA

  • Output L (32" / 40"): 50V 480mA / 90V 450mA

• Filtre Kondansatör Grubu: 2 adet dikey konumlandırılmış 450V 47µF (105°C) Yüksek Voltaj Kondansatörü

• Giriş Koruması: T2A L 250V Gecikmeli Tip Cam Sigorta ve Varistör Koruması

• Ürün Standardı / Sertifikalar: EPC E56063, 94V-0, FRV03

• Barkod / Stok Bilgisi: ZWT140 / 824 / 00040

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Grundig ve Arçelik grubu LED televizyonlarda panel içi arka aydınlatma (LED bar) arızaları kronik olarak sıklıkla görülmektedir ve bu durum genellikle besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
