Grundig / Arçelik 40'' 4K UHD LED TV Güç ve Besleme Kartı (Power Supply Board) - FSP123-3F01 / ZQR910R / Grundig 40GUB8762 Orijinal

Grundig, Arçelik, Beko ve Altus markalarının popüler 40 inç 4K Ultra HD LED televizyon serilerinden Grundig 40 GUB 8762 (ve aynı FSP123-3F01 / Fortron Source platform şasesini kullanan 40 inç Grundig, Arçelik, Beko 4K LED TV modelleri) için üretilmiş orijinal FSP (Fortron Source) / Grundig üretimi güç ve besleme kartı (power supply board / SMPS).

Televizyonun hiç açılmaması, bekleme (standby) kırmızı ışığının yanmaması veya yanıp sönerek tetik almaması, şebeke giriş katında sigorta atması, ana karta (12V, 5.2V) ve arka aydınlatma (LED/Backlight) sürücü barlarına gerekli DC besleme voltajlarının iletilmemesi arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri, güç kartı onarımı ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

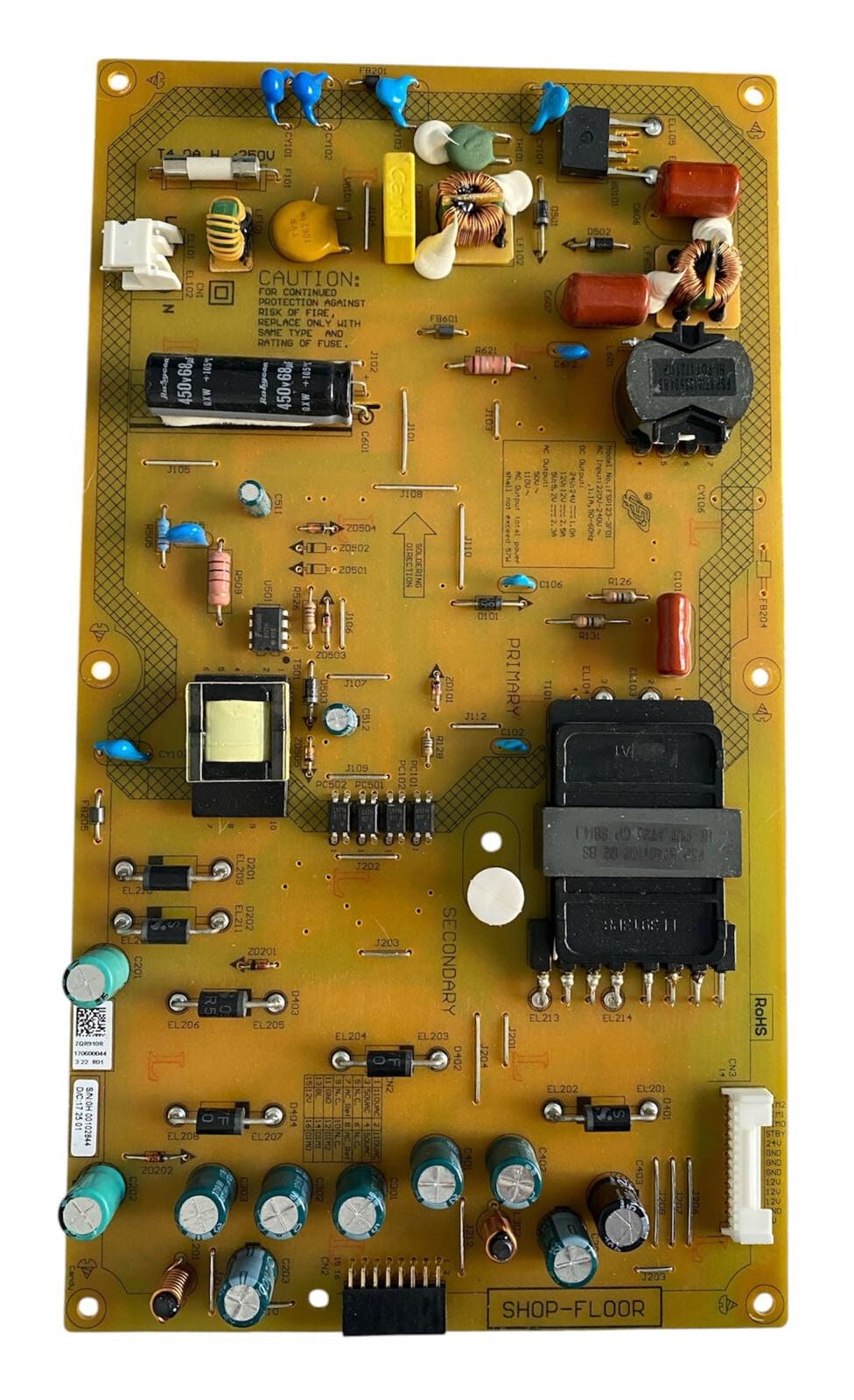

Görselde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel test masaları üzerinde; AC şebeke giriş filtresi ve T4.0A 250V koruma sigortası, Rubycon 450V 68uF yüksek gerilim ana filtre kondansatörleri, FSP yüksek gerilim trafoları ve LED sürücü inverter trafosu (FSP 371E1555014), optokuplör izolasyon katları (PC501, PC502, PC101, PC102), PRIMARY/SECONDARY izolasyon hatları ve ikincil voltaj çıkış doğrultucu diyotları ile filtre kondansatörleri yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (TEST OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi veya onarım işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski besleme kartının üzerindeki FSP123-3F01 PCB model kodunu, etiket üzerindeki ZQR910R / 170600044 / SN:OH 00102844 parça ve seri numaralarını ve televizyonunuzun arka etiketindeki 40GUB8762 model bilgisini kontrol ediniz.

Teknik Özellikler

• Ürün Türü: 4K UHD LED TV Güç ve Besleme Kartı (Power Supply Board / SMPS)

• Üretici Marka: Fortron Source (FSP Group) / Grundig / Arçelik

• Uyumlu TV Modelleri: Grundig 40 GUB 8762, 40GUB8760, Arçelik, Beko ve FSP123-3F01 Şase Kullanan Uyumlu 40" 4K LED TV'ler

• PCB Şase / Kısım Kodu: Model No: FSP123-3F01

• Barkod & Stok Kodları: ZQR910R, 170600044 3 22 R01, S/N: OH 00102844, D/C: 17 25 01

• Giriş Değerleri: AC Input: 100-240V ~ 1.1A, 50-60Hz Şebeke Girişi

• Çıkış Voltaj Değerleri:

  • Main Output: 12V 2.5A / 5.2V 2.3A

  • Backlight Output: 140V 1.0A (LED Sürücü Katı)

  • Toplam Güç Limiti: AC Output total power shall not exceed 57W

• Kritik Komponentler: Rubycon 450V 68uF Ana Filtre Kondansatörü, T4.0A H 250V Sigorta, FSP Yüksek Gerilim Transformatörleri

• Çıkış Soketleri: 12 Pinli CN2 / CN3 Mainboard & LED Backlight Besleme Konnektörleri

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli (TEST OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Güç kartı değişimlerinde, yüksek voltaj (PRIMARY / HOT) katında yer alan Rubycon 450V ana filtre kondansatörlerinde yük kalabileceği için montaj öncesi televizyonun elektrik fişini mutlaka çekiniz ve kartın deşarj olmasını bekleyiniz. Anakart ve LED backlight kablo soketlerini takarken tırnakların tam oturduğundan ve şase topraklama vidalarının eksiksiz sıkıldığından emin olunuz.
