Grundig / Beko / Arçelik 50'' 4K Smart LED TV Güç Besleme Kartı (Power Supply) - PW.89W2.622 50 GEU 7900 B Orijinal

Grundig, Beko ve Arçelik grubunun 50 inç 4K Ultra HD Smart LED televizyon serilerinden Grundig 50 GEU 7900 B, 50 GEU 7800 B, 50 GEU 7900 W, Beko 50 B 790 B ve Arçelik 50 A 790 B (ve aynı PW.89W2.622 CVTE pcb şasesini kullanan muadil 43"-50" Arçelik-Grundig 4K LED TV modelleri) için üretilmiş orijinal CVTE / Grundig üretimi güç besleme kartı (power supply board / PSU).

Şebeke elektriğindeki ani voltaj yükselmeleri, yıldırım düşmesi, elektrik kesintileri veya aşırı ısınmaya bağlı yıpranmalar sonucu ortaya çıkan; televizyona hiç elektrik gelmemesi, ön panel bekleme (standby) ışığının hiç yanmaması veya kırmızı gösterge ışığının yanıp sönerek cihazın açılmaması, cihazın açılırken kapanması ya da ses olduğu halde ekranda görüntünün olmaması (arka aydınlatma LED sürücü katı arızası) gibi kronik besleme kartı sorunlarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

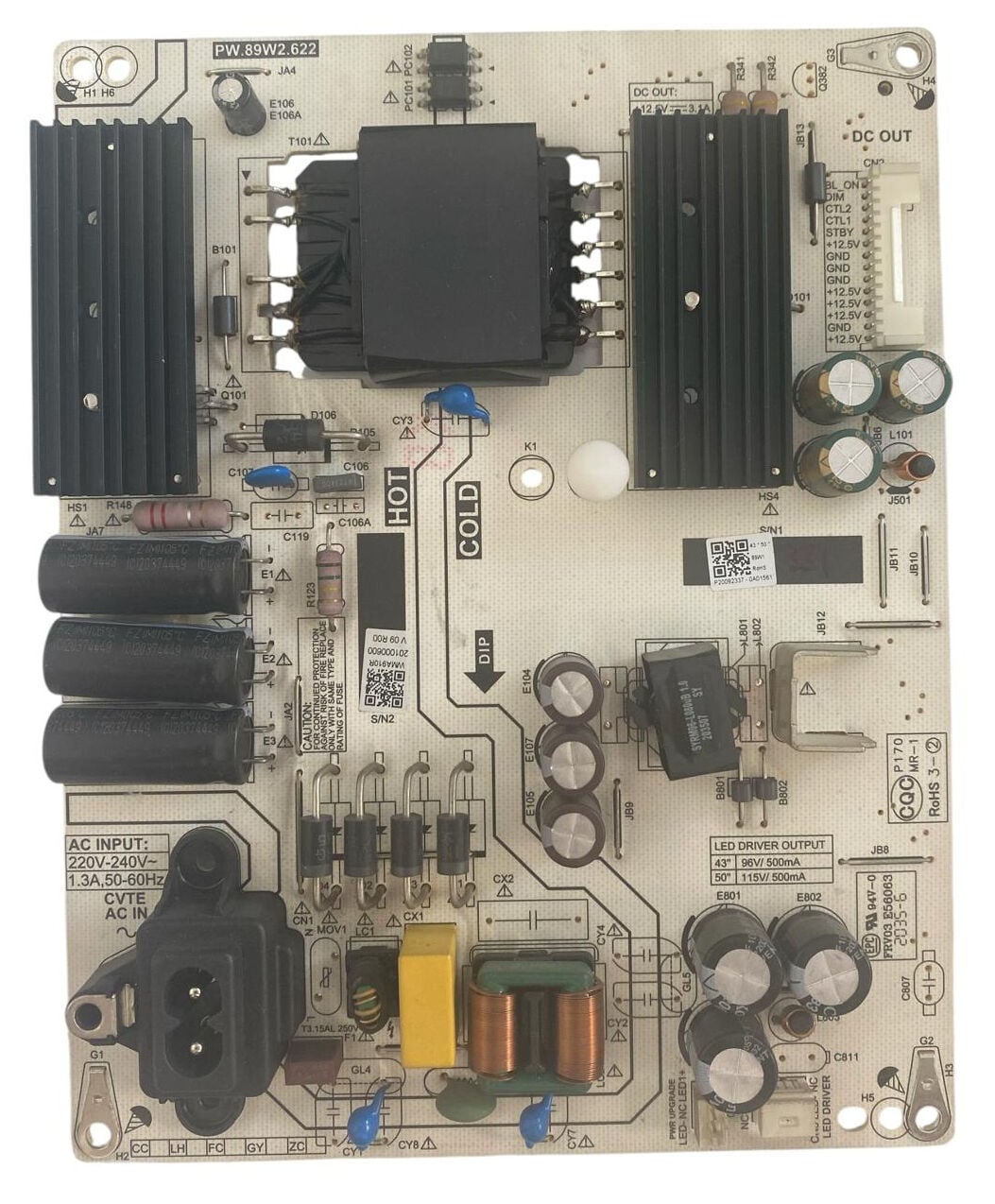

d5e4af51-fb7d-448c-98e7-519659ab0767.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; primer yüksek voltaj filtre katı (3 adet dikey kondansatör), ana güç trafosu (T101), regülatör DC çıkış voltajları (+12.5V / 3.1A) ve dahili LED driver arka aydınlatma sürücü çıkış katları (50" paneller için 115V / 500mA) yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (Test OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi veya tamir işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki PW.89W2.622 PCB şase numarasını, soket bağlantılarını ve panel inç ölçünüzü kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LED Televizyon Güç BeslemeKartı + Dahili LED Driver (Power Supply Board / PSU)

• Üretici Marka: CVTE / Grundig (Arçelik A.Ş.)

• Uyumlu TV Modelleri: Grundig 50 GEU 7900 B, 50 GEU 7800 B, 50 GEU 7900 W, Beko 50 B 790 B, Arçelik 50 A 790 B, 43 GEU 7900 B Serisi

• PCB Şase Kodu: PW.89W2.622 (PW89W2622)

• Giriş Voltajı (AC Input): 220V-240V ~ 50-60Hz 1.3A (CVTE AC IN - Standart C8 Fiş Girişli)

• Giriş Koruması: T3.15AL 250V Cam Sigorta, MOV1 Varistör ve Çift Hatlı EMI Filtre Grubu

• DC Anakart Besleme Çıkışı (CN2 Soketi):

  • +12.5V / 3.1A (Anakart, Ses ve Sinyal Katı)

  • STBY, BL_ON, DIM, CTL1, CTL2 Tetikleme Hatları

• Dahili LED Sürücü Çıkışı (LED Driver Output):

  • 50" Panel Seçeneği: 115V / 500mA

  • 43" Panel Seçeneği: 96V / 500mA

• Primer Filtre Katı: 3 Adet 105°C Yüksek Voltaj Seri/Paralel Bağlı Kondansatör Grubu

• Tasarım Standartları: FRV03 E56063, CQC, RoHS Uyumlu

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

PW.89W2.622 besleme kartı üzerinde entegre LED sürücü (LED driver) katı barındırmaktadır. Grundig 50 GEU 7900 B televizyonlarda besleme kartının arızalanması veya LED sürücü çıkışının korumaya geçmesi, çoğunlukla ekran arkasındaki LED barların ömrünü tamamlamasından veya kısa devre yapmasından kaynaklanır. Yeni kartı takmadan önce televizyonun LED barlarının sağlamlığı LED tester cihazı ile mutlaka ölçülmelidir. Arızalı LED barlar takılan yeni besleme kartına zarar verebilir.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, primer katındaki dikey filtre kondansatörlerinin tamamen deşarj olmasını bekleyiniz ve vida şaselerinin televizyon kasasına tam oturduğundan emin olunuz.
