Grundig DPS-103DP A Besleme Kartı Orijinal A48LW8467 Delta TV Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Grundig, Arçelik, Beko ve Philips markalarının 48 inç (122 Ekran) Slim LED televizyon modellerinde (özellikle çok satan A48L 8467 5B, Grundig 48 inç serileri olmak üzere) kullanılan orijinal Delta Electronics üretimi DPS-103DP A şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde orijinal DPS-103DP A fabrikasyon PCB kodlaması ve Delta fabrika takip barkodları yer almaktadır.

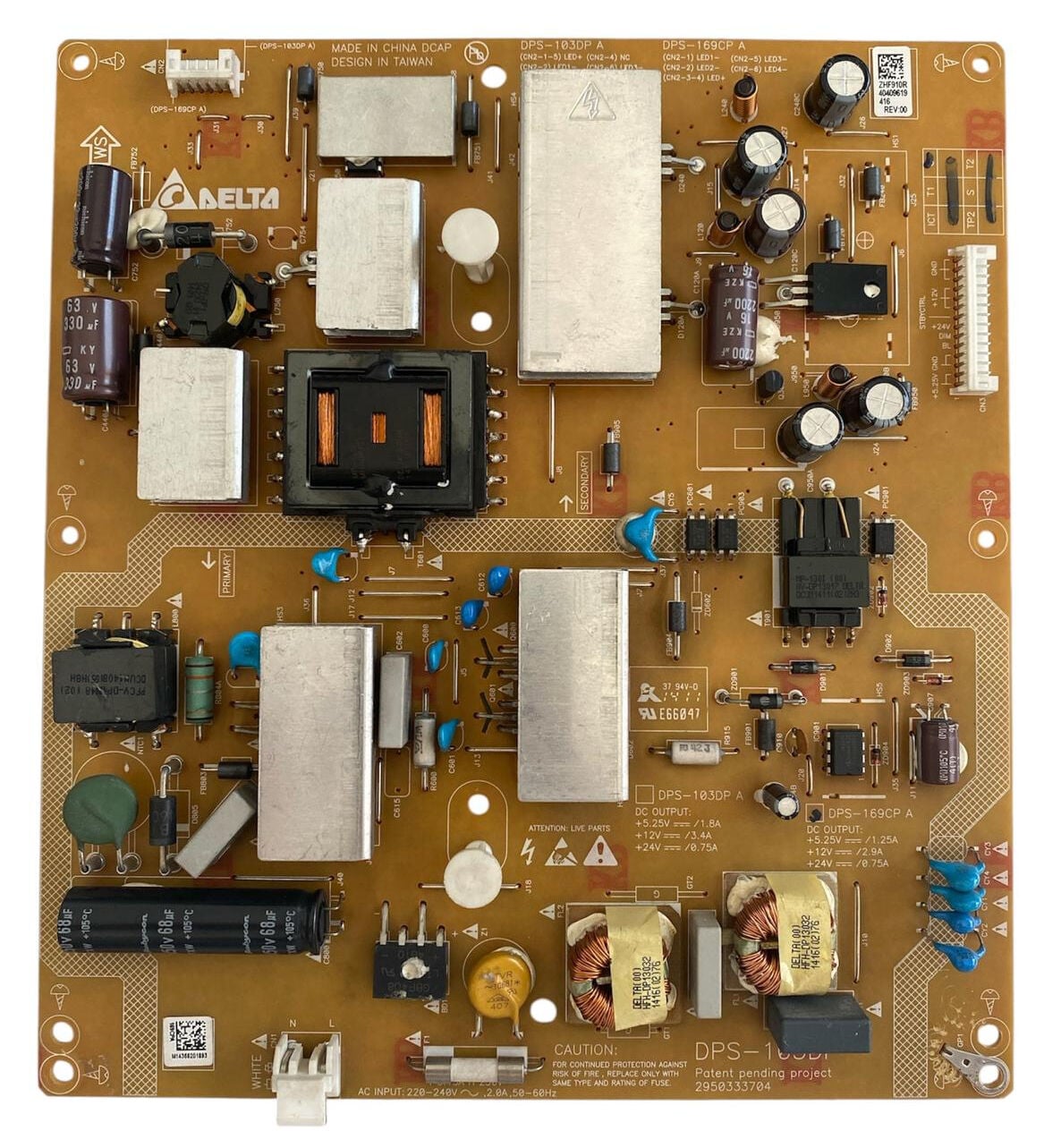

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Alt orta taraftaki AC şebeke giriş katından giren şebeke akımı; koruma sigortası, varistör, çift sargılı şebeke EMI filtre bobinleri ve kutupsuz filtre kondansatörleri ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, sol alt tarafta yatay konumlandırılmış 1 adet yüksek kaliteli Rubycon 450V 68µF yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı DC gerilime dönüştürülür.

• Isı Dağıtımı ve Soğutucu Bloklar: Kart üzerinde primer ve sekonder hatlarındaki anahtarlama komponentlerinin (mosfet ve doğrultucu diyotlar) kararlı çalışabilmesi için özel tasarım 4 adet alüminyum soğutucu blok konumlandırılmıştır. Bu sayede kart uzun süreli kullanımlarda dahi ısınma problemi yaşamadan yüksek kararlılıkla çalışır.

• SMPS ve Güç Yönetimi: Kartın sol-orta tarafında yer alan güçlü ana trafo ve sağ alt köşedeki standby trafo grubu, bağlı oldukları PWM kontrol entegreleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Sağ üst köşede yer alan yüksek kaliteli elektrolitik filtre kondansatör grubu (özellikle 63V 330µF Ky serisi kondansatörler) ve doğrultucu diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sağ kenardaki çoklu CN3 soketi üzerinden ana karta kararlı DC besleme voltajları iletilirken, üst kenarda konumlandırılmış beyaz soketler üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir.
