Grundıg FSP139-3F01 Besleme Kartı Orijinal Power Board

FSP tarafından üretilen ve başta Vestel ile Philips olmak üzere çeşitli LED/LCD televizyon ve endüstriyel monitör gruplarında güç yönetimini üstlenen orijinal FSP139-3F01 şase kodlu televizyon besleme kartıdır (Power Board). Teknik servis laboratuvarımızda ana kartı ve sistemi ayağa kaldıran stand-by regülasyon hatları, sekonder güç çıkışları ve yüksek akım kararlılıkları suni yük altında hassasiyetle test edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın merkezindeki PCB katmanı üzerinde FSP139-3F01 model kodu ve FSP üretici logosu tescil edilmiştir.

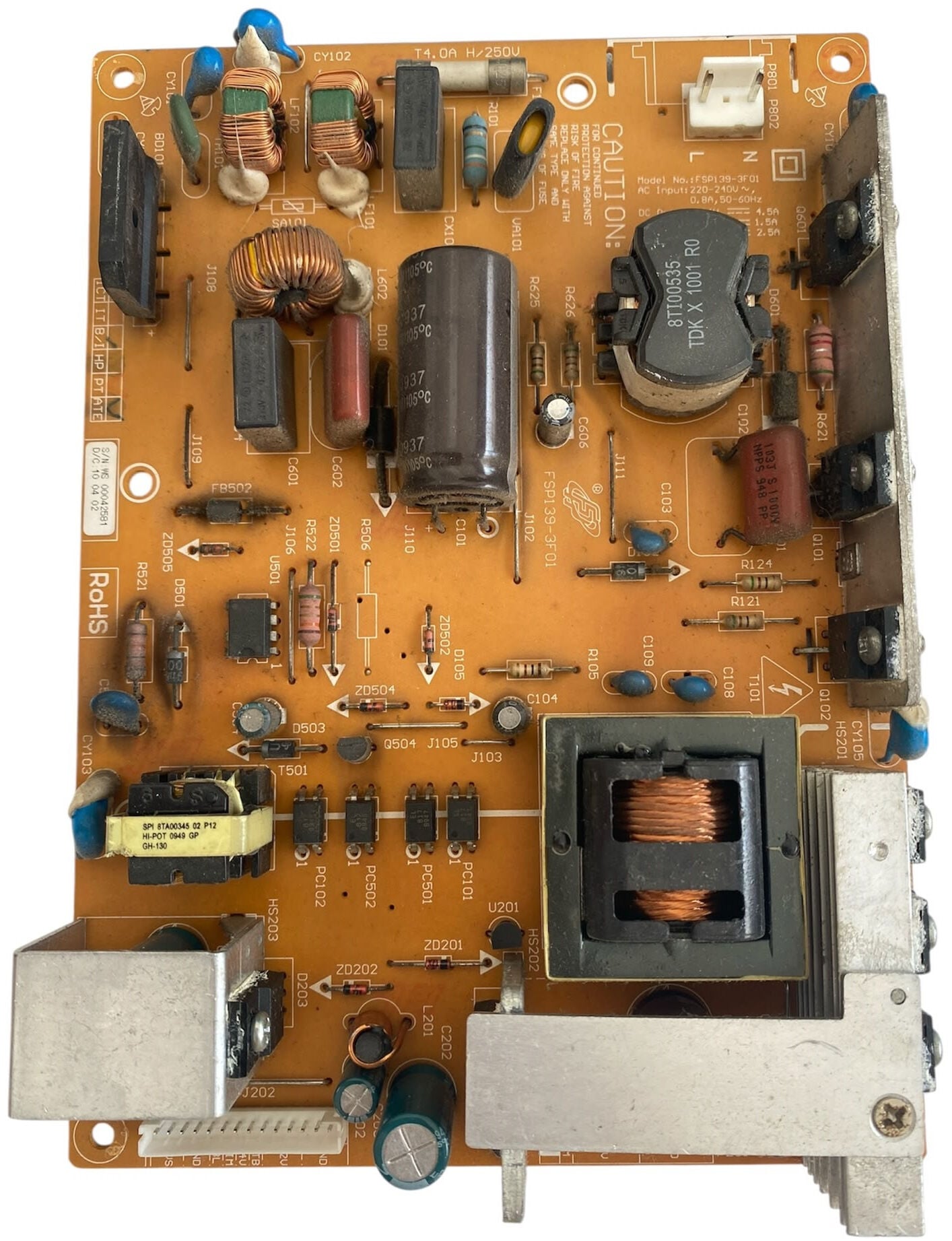

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Primer Giriş ve Doğrultucu Katı (HOT Bölgesi): Üst kenarda 2 pinli dikey beyaz AC şebeke giriş konnektörü yer alır. Giriş şeridinde sistemi ani akım dalgalanmalarından koruyan sigorta, varistör ve gürültü engelleyici iki adet dairesel bakır sargılı EMI bobin yapısı sıralanmıştır. Kartın tam ortasında ise yüksek voltajı doğrultup sisteme kararlı DC akım sağlayan 1 adet dikey konumlandırılmış kalın siyah renkli ana filtre kondansatörü konumlandırılmıştır.

• Isı Dağıtımı ve Güç Entegreleri: Sağ kenar boyunca uzanan ve alt köşede L şeklinde bükülen geniş yüzeyli gümüş renkli alüminyum soğutucu blok (heatsink), yüksek yük altında çalışan MOSFET ve doğrultucu diyotların ısısını sönümlemek üzere tasarlanmıştır. Sol alt köşede ise daha küçük kare şeklinde dikey bir alüminyum soğutucu blok daha yer almaktadır.

• Sekonder Çıkış ve Kontrol Döngüsü: Alt kenarda ana karta ve çevresel donanımlara temiz voltaj taşıyan dikey beyaz çoklu pin konnektör yuvası ve gerilim filtresini tamamlayan elektrolitik kondansatörler yer alır. Orta-alt kısımda ise primer ve sekonder hatlar arasındaki yalıtımı ve veri iletişimini sağlayan optokuplör entegreleri sıralanmıştır.
