Grundig VTY194-34 Besleme Kartı Orijinal Arçelik Beko A48LB5533 Power Board

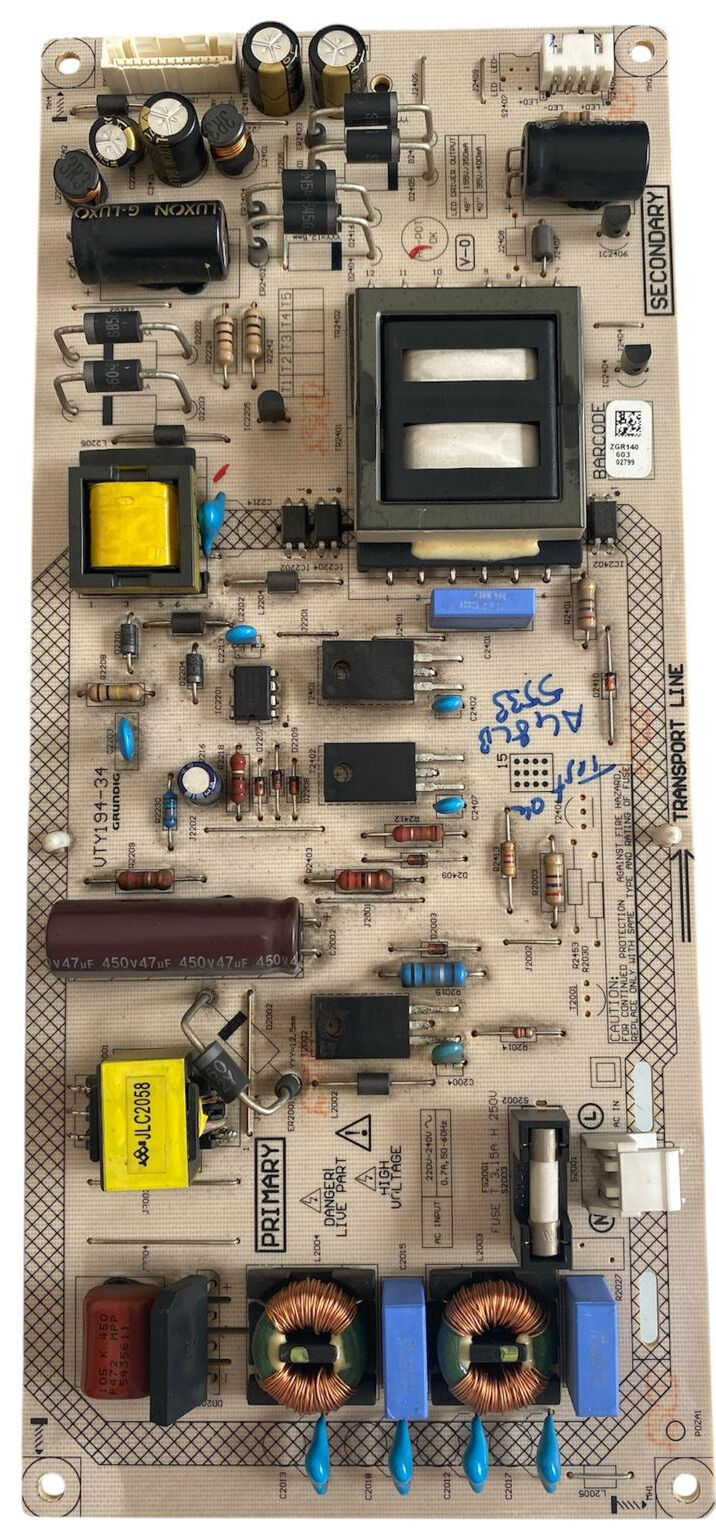

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Arçelik, Beko ve Grundig markalarının popüler 48 inç (122 Ekran) LED TV modellerinde kullanılan orijinal Grundig üretimi VTY194-34 şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol tarafta dikey konumlandırılmış orijinal VTY194-34 GRUNDIG fabrikasyon PCB kodlaması, orijinal fabrika takip barkod etiketleri ve orijinal fabrika tescilleri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Alt taraftaki standart AC şebeke giriş katından giren akım; koruma sigortası, kutupsuz mavi filtre kondansatörleri, mavi disk varistörler ve çift sargılı şebeke EMI filtre bobinleri ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, orta-sol kısımda yatay konumlandırılmış 1 adet yüksek kaliteli 450V 47µF yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın üst-orta tarafında yer alan güçlü ve metal muhafazalı ana güç trafosu ile sol-alt kısımdaki sarı renkli JLC2058 yardımcı trafosu; bağlı oldukları PWM kontrol entegreleri ve alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Üst grupta yer alan yüksek kaliteli Luxon G-LUXO serisi ve diğer elektrolitik filtre kondansatör grupları ile doğrultucu diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sol üstteki çoklu soket üzerinden ana karta kararlı DC besleme voltajları iletilirken, sağ üst taraftaki dikey beyaz soket üzerinden panel içi LED barlara regüleli yüksek DC gerilim (LED Driver Output) gönderilir.
