Grundig VTY194-37 Besleme Kartı Orijinal Beko TV Power Supply

Grundig ve Beko üretimi LED televizyon modelleriyle %100 uyumlu orijinal VTY194-37 şase kodlu televizyon besleme kartıdır (Power Supply Unit). Teknik servis laboratuvarımızda tüm sekonder voltaj çıkışları, stand-by tetik hatları ve panel içi aydınlatmayı besleyen LED sürücü gerilim katları suni yük altında test edilerek onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sağ-orta şeridinde yer alan PCB katmanında fabrikasyon olarak basılı olan şase, dükkanımızda VTY194-37 referans koduyla kataloglanmıştır.

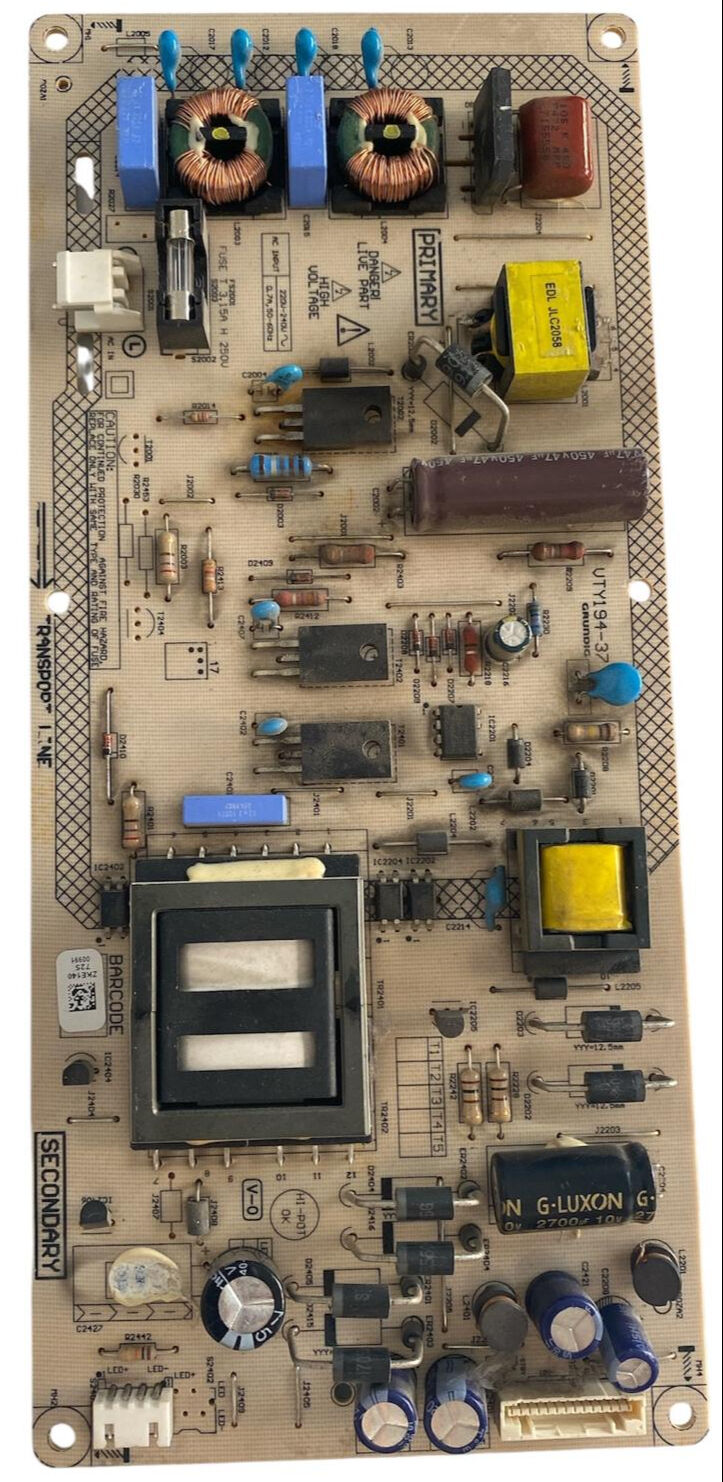

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Primer Doğrultucu Katı (HOT Bölgesi): En üst kısımda beyaz renkli 2 pinli AC 220V şebeke giriş soketi ve hemen yanında koruma sigortası yer alır. Bu girişin alt şeridinde yüksek frekanslı şebeke parazitlerini süzmek için konumlandırılmış 2 adet yuvarlak bakır sargılı EMI şebeke filtresi bobini ve mavi renkli disk kondansatörler mevcuttur. Doğrultulan şebeke akımı, orta şeritte yatay yerleşimli 1 adet uzun kahverengi ana filtre kondansatörü vasıtasıyla pürüzsüz hale getirilmektedir. Üst tarafta ayrıca küçük sarı renkli yardımcı bir trafo (EDL JLC2058) yer almaktadır.

• Ana Güç Dönüşümü ve Regülasyon: Kartın sol alt bölümünde (Secondary hattı sınırında) sistemin ana gerilim dönüşümünü gerçekleştiren yatay yerleşimli 1 adet büyük ana trafo bulunmaktadır. Trafonun hemen sağında regülasyon ve anahtarlama döngünü tamamlayan orta boy ikinci bir sarı trafo daha konumlandırılmıştır.

• Sekonder Çıkış ve Filtreleme Katı (COLD Bölgesi): Kartın en alt kısmında, voltajı temizlemek amacıyla yerleştirilmiş yatay duran dikey montajlı G-LUXON marka siyah filtre kondansatörü ve çevresinde mavi renkli elektrolitik kondansatör grupları yer alır. Sol alt köşede panel içi LED barlara akım gönderen beyaz renkli LED+ / LED- soketi, sağ alt köşede ise ana karta temiz voltaj taşıyan geniş dikey pin konnektörü sıralanmıştır.
