Grundig VTY194-38 Besleme Kartı Orijinal ZKE140R 40 VLE 6520 48 VLE 6520 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Grundig, Arçelik ve Beko markalarının 40 inç ve 48 inç Full HD LED TV modellerinde (başta Grundig 40 VLE 6520, 40 VLE 6565, 48 VLE 6520, 48 VLE 6565, Beko ve Arçelik FHD LED TV serileri olmak üzere) kullanılan orijinal Grundig üretimi VTY194-38 (Barkod / Etiket Kodu: ZKE1400000 / ZKE140R) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve panel içi LED barlarını süren dâhili LED sürücü katı (155V / 150V) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol tarafta ipek baskı ile VTY194-38 tescil kodu ve sağ taraftaki etikette ZKE140R takip kodları yer almaktadır.

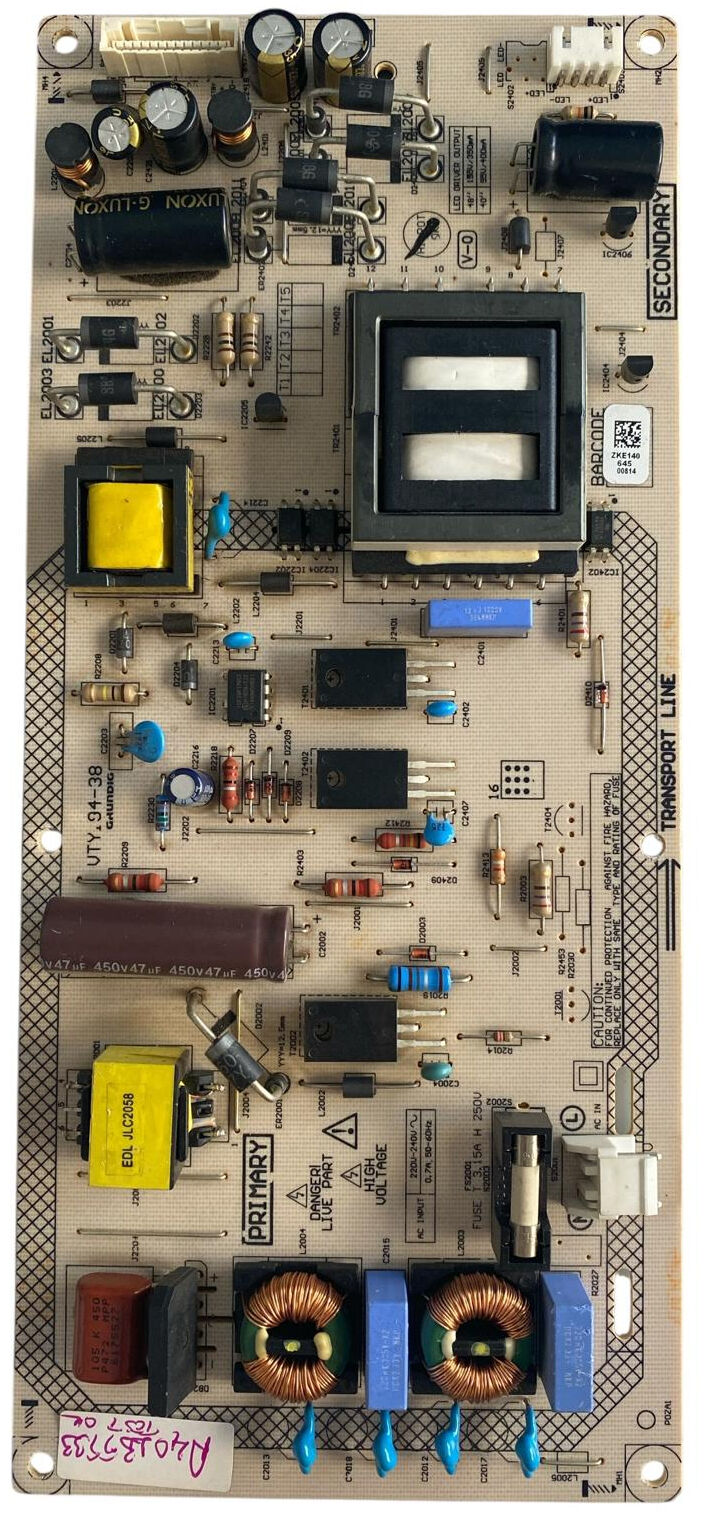

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY Bölgesi): AC şebeke giriş katından giren akım; T 3.15A H 250V koruma sigortası, dikey köprü diyot, dikey yerleşimli çift sargılı toroidal EMI filtre bobinleri, mavi Varistör ve NTC bileşenleri ile süzülür. Doğrultucu katından geçen akım, 1 adet yüksek kaliteli Luxon 450V 47µF yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın orta ve üst katmanında yer alan güç trafoları (EDL JLC2058 ve ana SMPS trafosu); soğutucu bloklara monte edilmiş anahtarlama mosfetleri ve PWM kontrol entegreleri ile birlikte sistemin ihtiyaç duyduğu tüm kararlı DC voltajları yüksek performansla üretir.

• Sekonder Doğrultucu ve LED Sürücü Katı (SECONDARY Bölgesi): Sağ üst taraftaki dâhili LED sürücü trafosu, doğrultucu diyotlar ve filtre kondansatörleri ile desteklenerek 40 inç paneller için 155V / 350mA, 48 inç paneller için ise 150V / 400mA dâhili arka aydınlatma gerilimini kararlı biçimde iletir.
