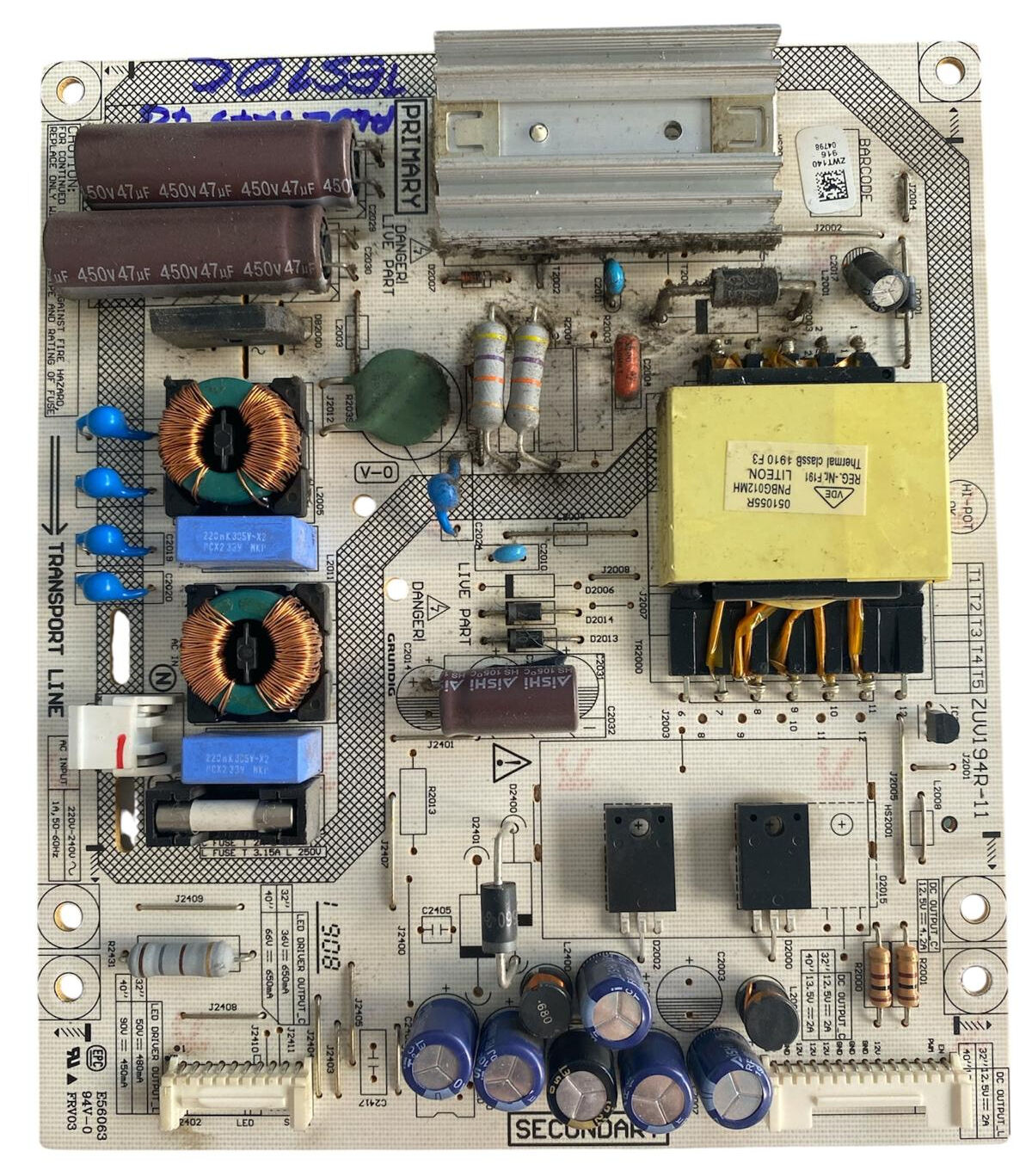

Grundig ZUV194R-11 Besleme Kartı Orijinal A40L57454B Liteon TV Power Board

Grundig, Arçelik, Beko ve Altus markalarının 32 inç (82 Ekran) ile 40 inç (102 Ekran) Slim LED televizyon modellerinde (özellikle çok satan A40L 5745 4B, Grundig Roma ve Sydney serilerinde) ortak kullanılan orijinal Liteon üretimi ZUV194R-11 şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm regülasyon akımları ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ kenarda dikey olarak konumlandırılmış orijinal ZUV194R-11 fabrikasyon PCB kodlaması yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol alt köşedeki AC şebeke giriş soketinden giren şebeke akımı; gecikmeli cam sigorta, varistör, çift sargılı şebeke EMI filtre bobinleri ve mavi kutupsuz dalga bastırma kondansatörleri ile süzülür. Doğrultucu köprü diyot katından geçen gerilim, sol üst köşede yatay konumlandırılmış 2 adet yüksek kaliteli kahverengi renkli 450V 47µF yüksek voltaj ana filtre kondansatörüne aktarılarak pürüzsüz hale getirilir. Üst kısımdaki dikey konumlandırılmış geniş alüminyum soğutucu blok, primer katındaki anahtarlama mosfetlerinin ısısını dengeler.

• SMPS ve Güç Yönetimi: Kartın sağ-orta tarafında yer alan sarı kapaklı orijinal LITEON 051055R ana trafosu ve bağlı olduğu PWM kontrol entegreleri, sistemin kararlı çalışması için ihtiyaç duyulan tüm voltajları üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Alt grupta yer alan mavi renkli yüksek kaliteli elektrolitik filtre kondansatörleri ve soğutucu plakalara bağlı doğrultucu şotki diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sağ alt köşede yer alan çoklu soket üzerinden ana karta kararlı DC besleme voltajları iletilirken, sol alt kısımdaki beyaz soket üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir.
