Grundig ZUV194R-7 Besleme Kartı Orijinal Arçelik Beko 40L5735 Power Board

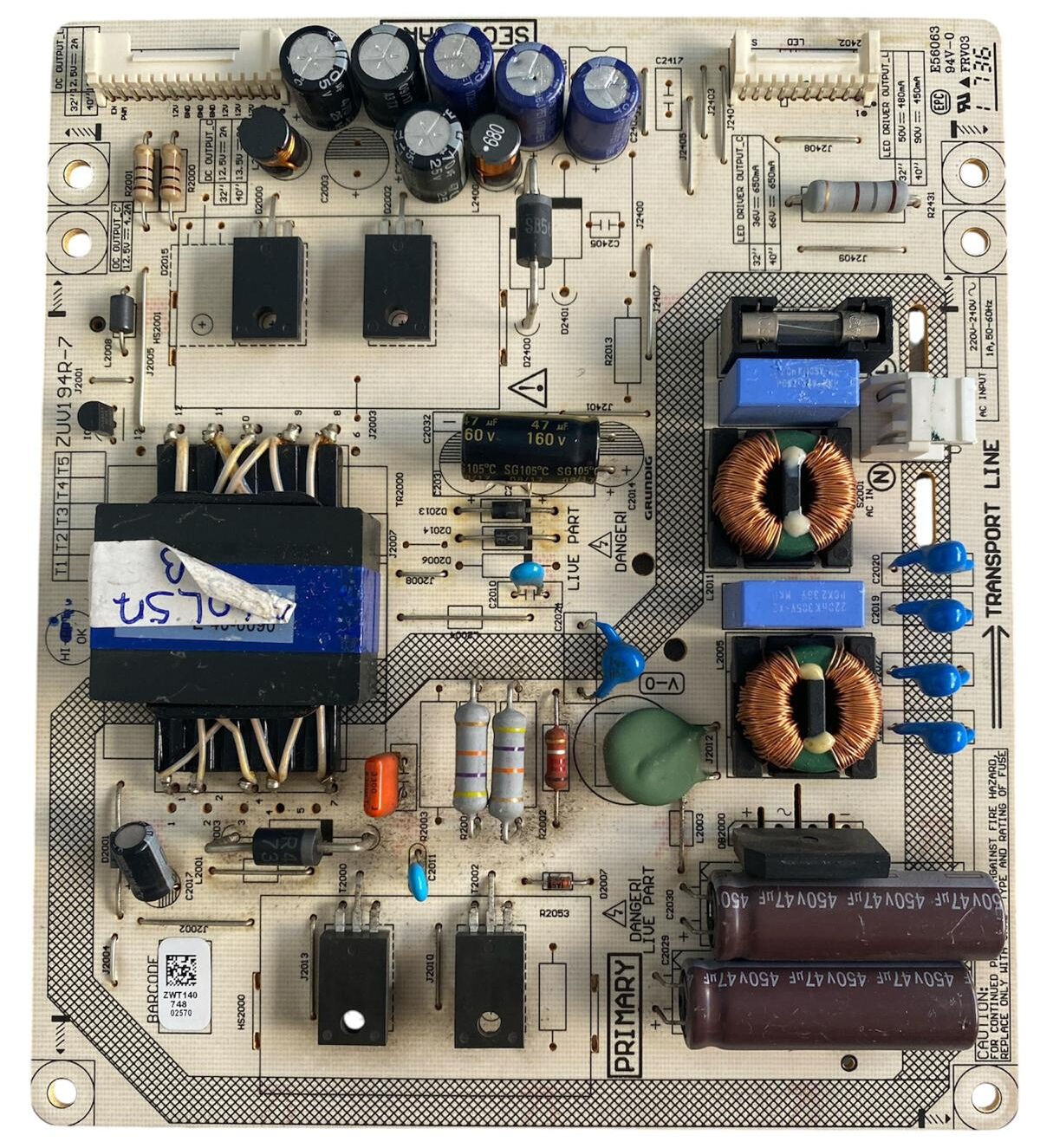

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Arçelik, Beko ve Grundig markalarının popüler 40 inç (102 Ekran) ve 32 inç (82 Ekran) LED TV modellerinde (başta bizzat test edildiği 40L57... serisi cihazlar olmak üzere) kullanılan orijinal Grundig üretimi ZUV194R-7 şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol tarafta dikey konumlandırılmış orijinal ZUV194R-7 fabrikasyon PCB kodlaması, sol alttaki orijinal fabrika barkodu ve üzerindeki orijinal fabrika tescilleri yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sağ taraftaki standart AC şebeke giriş katından giren akım; koruma sigortası, çift sargılı şebeke EMI filtre bobinleri, mavi renkli kutupsuz filtre kondansatörleri ve disk varistörler ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, sağ alt kısımda yatay konumlandırılmış 2 adet yüksek kaliteli 450V 47µF yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın sol-orta tarafında yer alan dikey siyah ana güç trafosu; bağlı olduğu PWM kontrol entegreleri ve alüminyum soğutucu bloklara monte edilmiş yüksek akımlı anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Üst grupta yer alan yüksek kaliteli mavi renkli elektrolitik filtre kondansatör grubu ve doğrultucu diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sol üstteki çoklu soket üzerinden ana karta kararlı DC besleme voltajları (cihaz boyutuna göre regüleli 12.5V veya 13.5V) iletilirken, sağ üst taraftaki dikey beyaz soket üzerinden panel içi LED barlarını besleyen yüksek DC LED sürücü gerilimi gönderilir.
