Grundig ZUV194R-8 Besleme Kartı Orijinal Arçelik Beko Kablolu Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Arçelik, Beko ve Grundig markalarının popüler 32 inç (82 Ekran) ve 40 inç (102 Ekran) LED TV modellerinde kullanılan orijinal Grundig üretimi ZUV194R-8 şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol tarafta dikey konumlandırılmış orijinal ZUV194R-8 fabrikasyon PCB kodlaması, orijinal Grundig tescil baskıları ve orijinal fabrika takip barkod etiketleri yer almaktadır. Ürün, üzerinde takılı olan orijinal sarı-mavi çoklu ana kart bağlantı kablo demeti ile birlikte set olarak gönderilecektir.

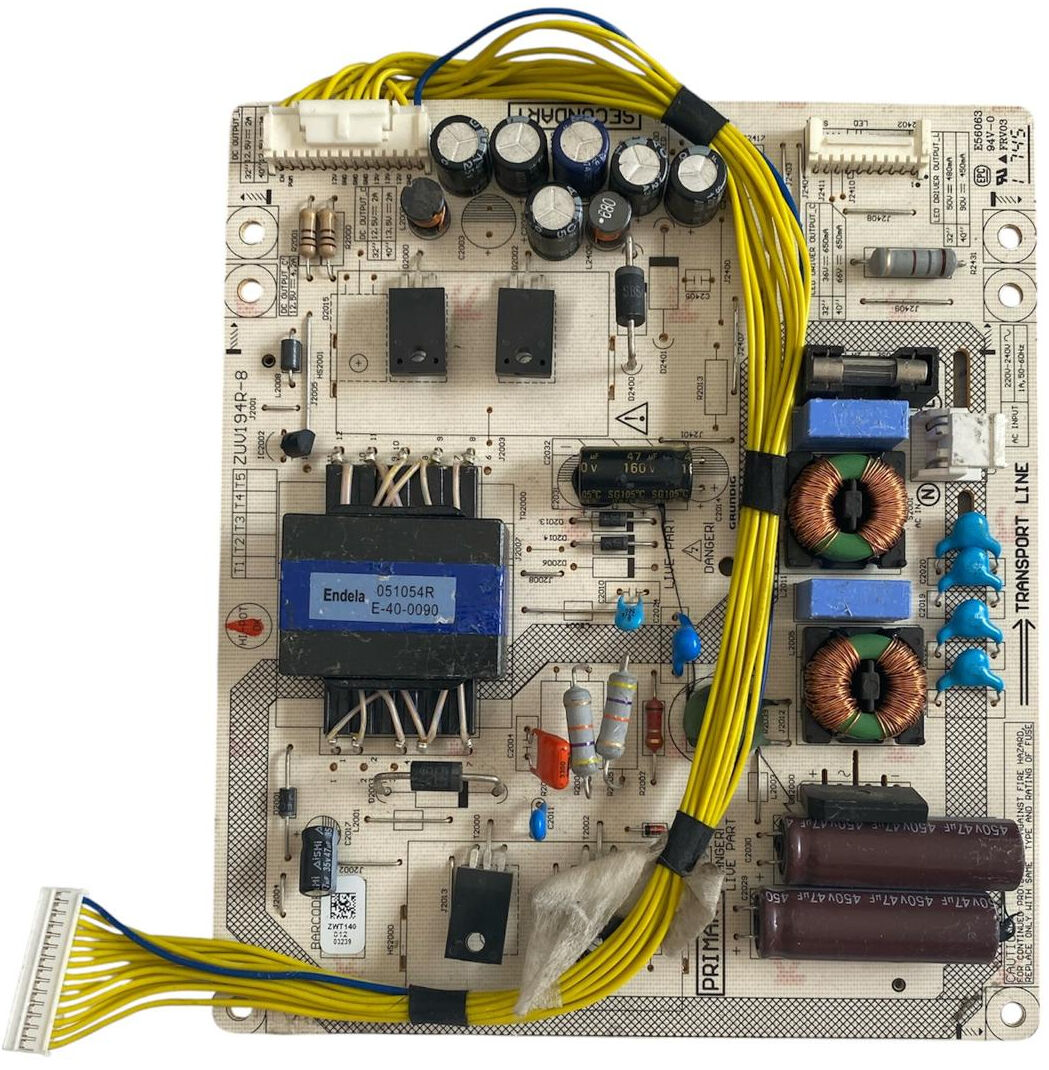

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Kablo Avantajı: Kart üzerinde sol üst köşedeki CN4 besleme soketine bağlı olarak gelen orijinal sarı ve mavi renkli çoklu kablo soketi sayesinde ekstra kablo aramaya gerek kalmadan doğrudan ana kartınıza montaj yapabilirsiniz.

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sağ taraftaki standart AC şebeke giriş katından giren akım; koruma sigortası, kutupsuz mavi filtre kondansatörleri, mavi disk varistörler ve çift sargılı şebeke EMI filtre bobinleri ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, sağ alt kısımda yatay konumlandırılmış 2 adet yüksek kaliteli 450V 47µF yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın sol tarafında yer alan orijinal mavi etiketli Endela 051054R / E-40-0090 güçlü ana güç trafosu, bağlı olduğu PWM kontrol entegreleri ve alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Üst grupta yer alan yüksek kaliteli mavi renkli elektrolitik filtre kondansatör grubu ve doğrultucu diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sol üstteki çoklu kablolu soket üzerinden ana karta kararlı DC besleme voltajları (12.5V vb.) iletilirken, sağ üst taraftaki dikey beyaz soket üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir. Bu kat, dikey konumlandırılmış 2 adet 160V 47µF LED sürücü filtre kondansatörleri ile desteklenmektedir.
