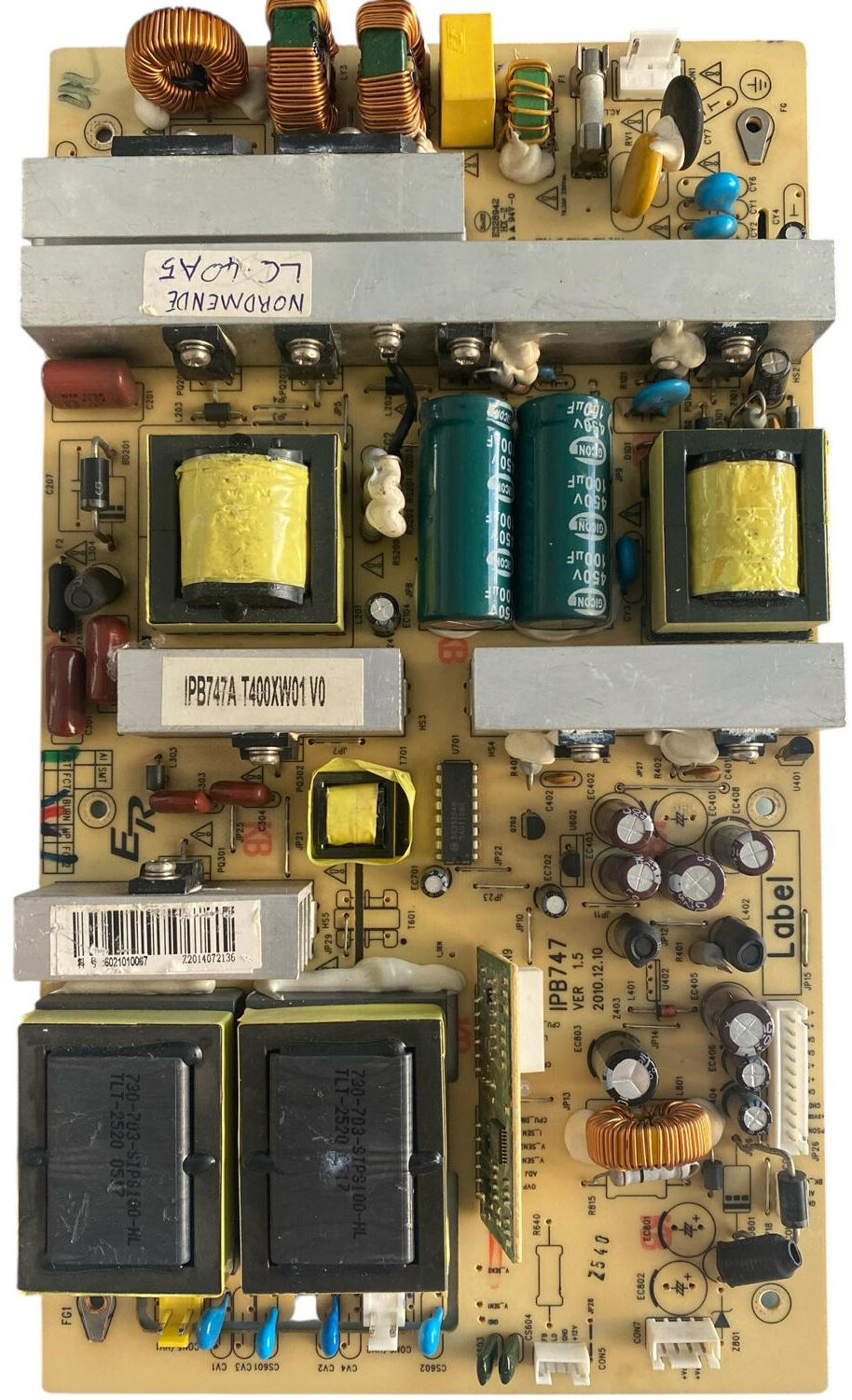

IPB747A Besleme Kartı Orijinal ER IPB747 VER 1.5 T400XW01 V0 Nordmende LC 40A5 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, Nordmende, SEG, Regal, Telefunken ve Vestel / Profilo grubunun 40 inç Full HD LCD TV modellerinde (başta Nordmende LC 40A5 / LC40A5 ve AUO T400XW01 V0 panelli 40 inç şaseler olmak üzere) kullanılan orijinal ER Electronics üretimi IPB747A (Model/PCB Kodu: IPB747 VER 1.5 / Etiket Kodu: IPB747A T400XW01 V0) dâhili yüksek voltaj inverter katlı televizyon besleme kartıdır (Power Supply Unit / SMPS & Inverter Combo Board). Teknik servis laboratuvarımızda stand-by (5V), ana kart besleme gerilimleri (12V, 24V) ve LCD panel CCFL florasanlarını besleyen dâhili yüksek voltaj inverter katları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerindeki ipek baskıda ve etiket alanında IPB747 VER 1.5 ve IPB747A T400XW01 V0 kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC 220V-240V şebeke giriş katından giren akım; emniyet sigortası, varistör, X/Y filtre kondansatörleri ve çift EMI süzgeç bobin yapısından geçirilerek süzülür. Active PFC katı ve 450V 100µF yüksek voltaj filtre kondansatörleri üzerinden kararlı DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY / COLD Bölgesi): Soğutucu bloklara bağlı doğrultucu diyot grupları, regülatörler ve düşük ESR filtre kondansatörleri ile anakart ve ses katı için gerekli olan 5V St-by, 12V ve 24V çalışma hatlarını tamamen stabil bir şekilde üretir.

• Dâhili CCFL Inverter Katı (Alt Bölge): Kartın alt kısmına entegre edilmiş çift 730-703-SIPS100-HL / TLT-2520 yüksek voltaj trafosu ve dikey sürücü kontrol kartı ile 40 inç LCD panel florasan tüplerine kararlı yüksek voltaj aktarımı sağlar.
