LCD Monitör Güç Besleme Kartı (Power Supply + Inverter) - PI-190DTLB5 / 200-003-190DTLB5-BH REVB Orijinal

Proview, Xerox, MAG, Beko ve muadil markaların 19 inç LCD monitör serileri için üretilmiş orijinal Proview Technology LCD monitör güç ve inverter besleme kartı (power board). Şebeke elektriğinde meydana gelen ani voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya uzun süreli kullanıma bağlı termal yıpranmalar sonucu ortaya çıkan; monitöre hiç elektrik gelmemesi, ön bekleme ışığının hiç yanmaması ya da ışık yanmasına rağmen görüntünün anlık gelip gitmesi/ekranın kararması gibi kronik güç ve CCFL inverter katı arızalarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD televizyonlarınız ve monitörleriniz için uzman kadromuzla led tv anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

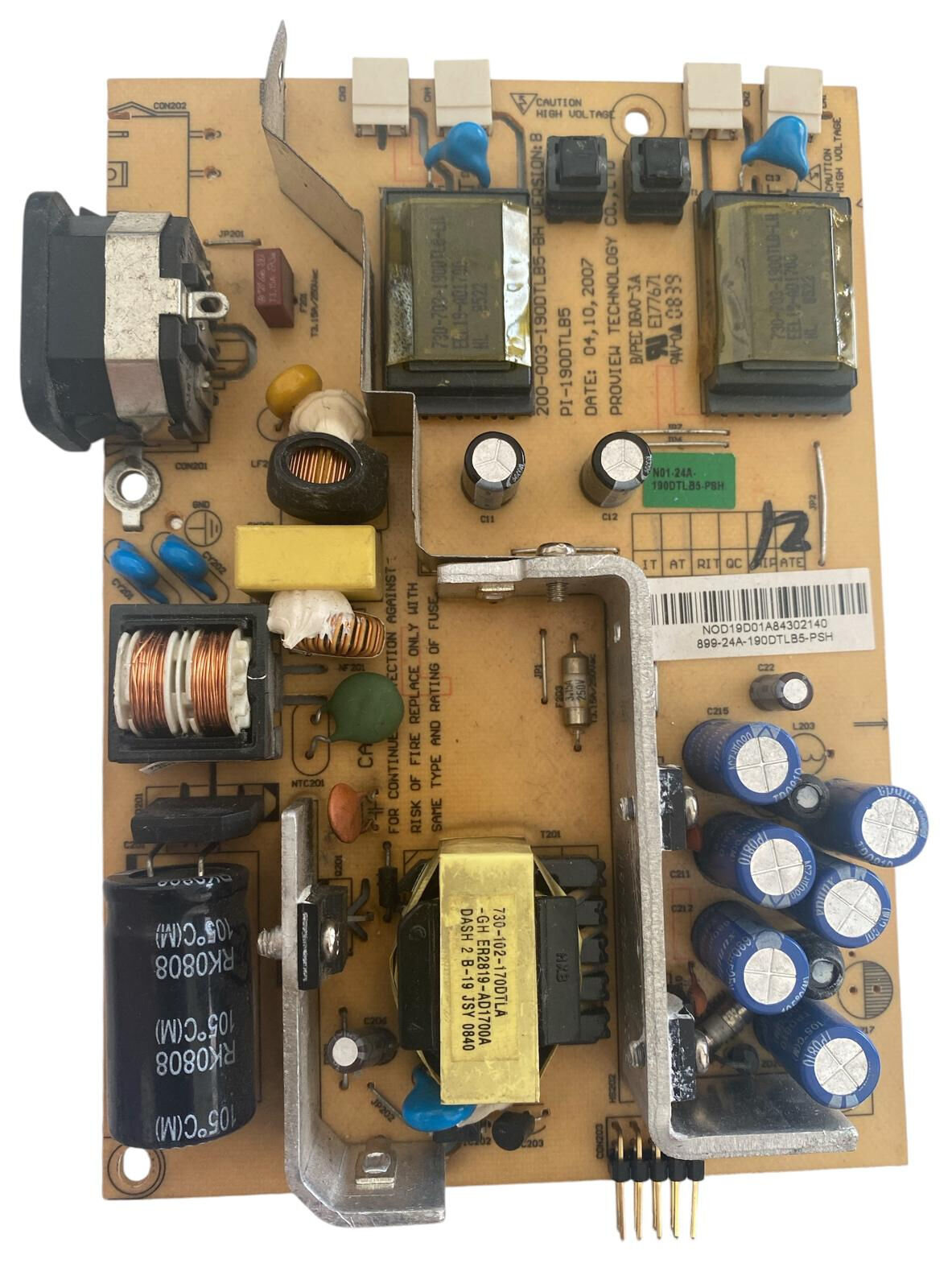

dbf05902-197e-4113-a92a-95870155e021.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana trafo sargı kararlılığı, regülatör çıkış voltajları ve dahili çift inverter trafolu CCFL florasan sürücü katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılnamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki PI-190DTLB5 şase kodunun, 200-003-190DTLB5-BH parça numarasının ve soket yapısının uyumluluğunu mutlaka kontrol ediniz.

Teknik Özellikler

• Ürün Türü: LCD Monitör Güç ve Inverter Kartı (Power & Inverter Board / PSU)

• Üretici Marka: Proview Technology Co., Ltd.

• Uyumlu Cihaz Türü: 19 inç LCD Monitörler (Proview, Xerox, MAG, Beko vb.)

• PCB Şase Kodu: PI-190DTLB5

• Baskı / Üretim Kodu: 200-003-190DTLB5-BH VERSION: B (REV: B)

• Etiket / Barkod Bilgisi: NOD19D01A84302140 / 899-24A-190DTLB5-PSH / N01-24A-190DTLB5-PBH

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz

• Giriş Koruması: Dahili Cam Sigorta (T3.15A / 250Vac), Varistör ve Çift Hatlı EMI Filtre Koruması

• Ana Transformatör: 730-102-170DTLA -GH ER2819-AD1700A DASH 2 B-19 JSY 0840

• Inverter Transformatörleri (Çift Çıkışlı CCFL Sürücü):

  • 2 adet 730-703-190DTLB-LR EEL19-AD1702

• DC Çıkış Voltaj Değerleri (CON203): +5V Standby, +12V Sistem Besleme Voltajları

• Filtre Kondansatörü: 1 adet dikey konumlandırılmış RK0808 105°C yüksek voltaj primer ana filtre kondansatörü

• Tasarım Standartları: B/PEC D6M0-3A, E177671, 94V-0, HI-POT OK

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

LCD monitörlerde görüntü gelip 1-2 saniye sonra ekranın kararması (ses/ışık olmasına rağmen) genellikle panel içerisindeki CCFL florasan tüplerin yıpranmasından veya inverter trafolarının arızalanmasından kaynaklanır. Montaj öncesinde florasan tüplerinizin kısa devre veya tükenme durumunu kontrol etmeniz önerilir.

Yeni takılacak besleme kartının zarar görmemesi adına montaj işlemine başlamadan önce monitörün elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım kağıdı/plastik izolasyonun eksiksiz yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörünün tamamen deşarj olduğundan emin olunuz.
