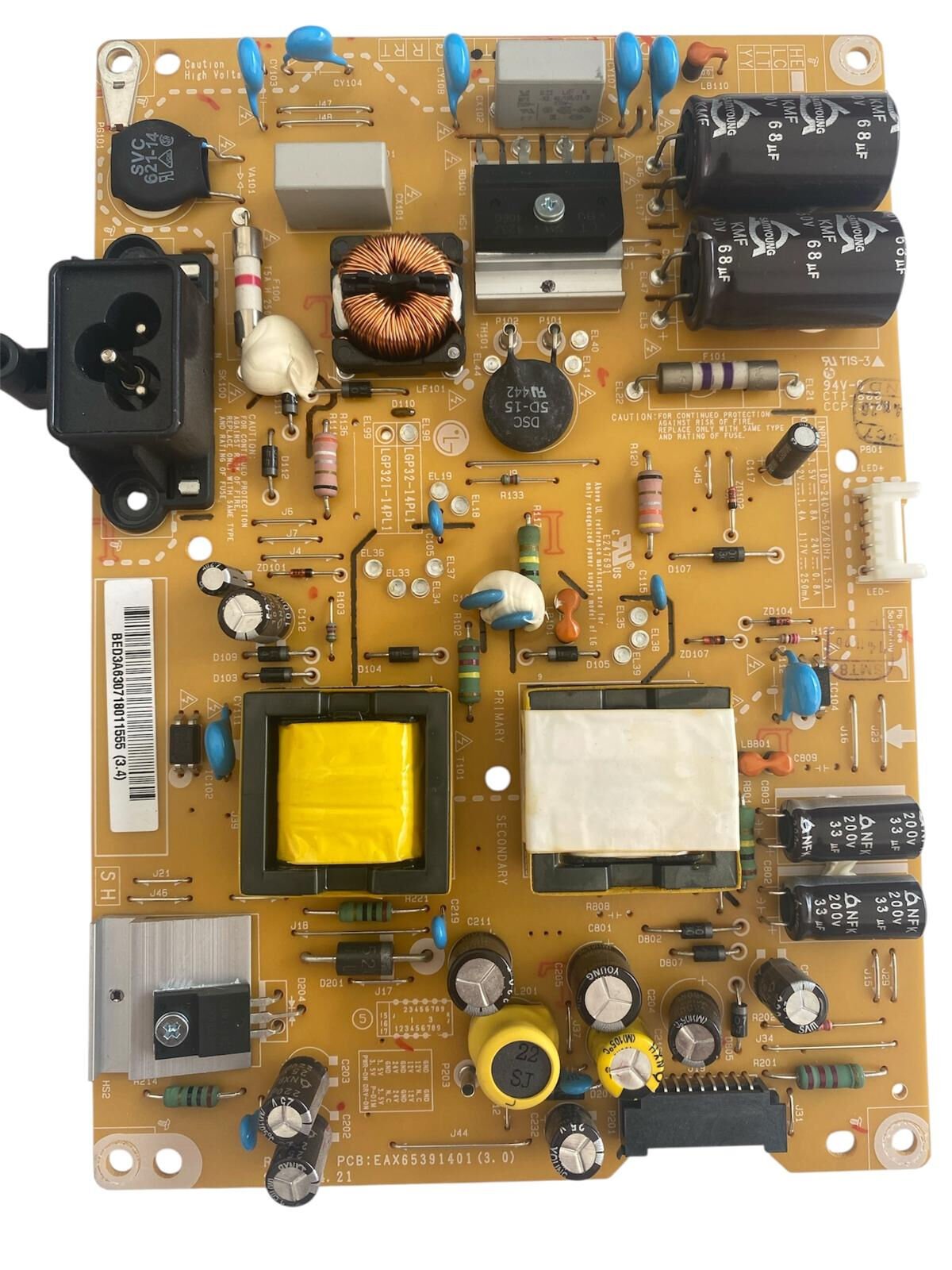

LG 32LB652V Besleme Kartı – EAX65391401 (3.0) Orijinal LGP32-14PL1 LED TV Power Board

LG’nin Cinema 3D ve WebOS akıllı televizyon işletim sistemine sahip 32 inç LB serisi projelerinde kullanılan, EAX65391401 (PCB revizyonu: 3.0, fabrikasyon model kodu: LGP32-14PL1) şase numaralı orijinal televizyon besleme (Power Supply) kartıdır. LG 32LB652V ve uyumlu akıllı LED televizyonların kararlı güç döngülerini sağlamak üzere tasarlanan bu kart; şebekeden gelen 220V alternatif akımı süzüp filtreleyerek, ana kartın işlemci ve dijital devre grupları ile panel arka aydınlatma (LED bar) hatları için ihtiyaç duyulan DC gerilimleri kayıpsız ve stabil bir şekilde üretir.

Kartın üzerinde; şebeke parazitlerini absorbe eden güçlü EMI filtre katı ve ring bobini, yüksek gerilim koruma varistörleri, ana voltaj regülasyonunu üstlenen PRIMARY / SECONDARY yalıtımlı çift trafo mimarisi, yüksek sıcaklık toleransına sahip Samyoung KMF serisi ($450\text{V } 68\mu\text{F}$) dayanıklı ana kondansatör grupları, alüminyum soğutucu blok üzerine konumlandırılmış güç transistörleri ve kararlı çıkış filtre kondansatörleri yer almaktadır. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından standby çıkış voltajları, yük altındaki akım toleransları ve entegre LED sürücü (Inverter) çıkış akımları test ekipmanlarıyla hassas şekilde kontrol edilerek onaylanmış TEST OK durumundadır.

UYUMLU MODELLER:

• LG TV Serileri: Başta LG 32LB652V, 32LB652V-ZA, 32LB650V ve 32LB580N modelleri olmak üzere; iç kasa yerleşimi, ana kart besleme güç soketi pin şeması ($P201$), arka aydınlatma LED bar konnektör yapısı ($P801$) ve EAX65391401 şase baskısı eşleşen tüm 32 inç LG LED televizyonlar.

• Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: PCB: EAX65391401 (3.0), Fabrikasyon Model İsmi: LGP32-14PL1 / GP32-14PL1, Beyaz Barkod No: BED3A630718011555 (3.4), Güç Giriş Değerleri: $100\text{–}240\text{V~ } 50/60\text{Hz } 1.5\text{A}$, Çıkış Değerleri: $3.5\text{V}\equiv 1.8\text{A}$, $24\text{V}\equiv 0.8\text{A}$, $117\text{V}\equiv 250\text{mA}$.

⚠️ TEKNİK NOT: LED TV güç besleme kartıdır (Power Supply Board). LG LB serisi televizyonlarda şebeke dalgalanmalarına, ani voltaj stresine veya ısıya bağlı olarak standby regülatör katının hasar görmesi (ön kırmızı ışığın hiç yanmaması veya koruma modunda kalıp yanıp sönmesi), cihazın hiçbir şekilde tetik alıp açılmaması ya da LED barları süren invertör hattındaki komponent deformasyonları nedeniyle ses gelip görüntünün olmaması (ekrana ışık tutunca görüntünün arkadan çok silik fark edilmesi) kroniktir. Sipariş vermeden önce cihazınızın içini açarak arızalı power kartının üzerindeki EAX65391401 (3.0) yazısını ve soket yerleşimlerini b459d7db-3a20-478c-b057-64a9fe2862d7.jpg ilan resmimizle birebir karşılaştırarak satın alınız.
