LG 32LD350 TV Güç Besleme Kartı (Power Supply) - EAX63985401/5 EAY62308801 LGP32-11P Orijinal

LG markasının oldukça popüler olan 32 inç LCD televizyon serilerinden LG 32LD350, 32LK430 ve 32LK330 (ve aynı besleme şasesini kullanan muadil 32" LG LCD/LED TV) modellerinde kullanılmak üzere tasarlanmış orijinal LG güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani dalgalanmalar, elektrik kesintileri, yüksek voltaj veya uzun süreli kullanıma bağlı termal yıpranmalar nedeniyle bu televizyonlarda sıklıkla görülen; cihaza hiç elektrik gelmemesi, standby (bekleme) ışığının hiç yanmaması ya da standby ışığı yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

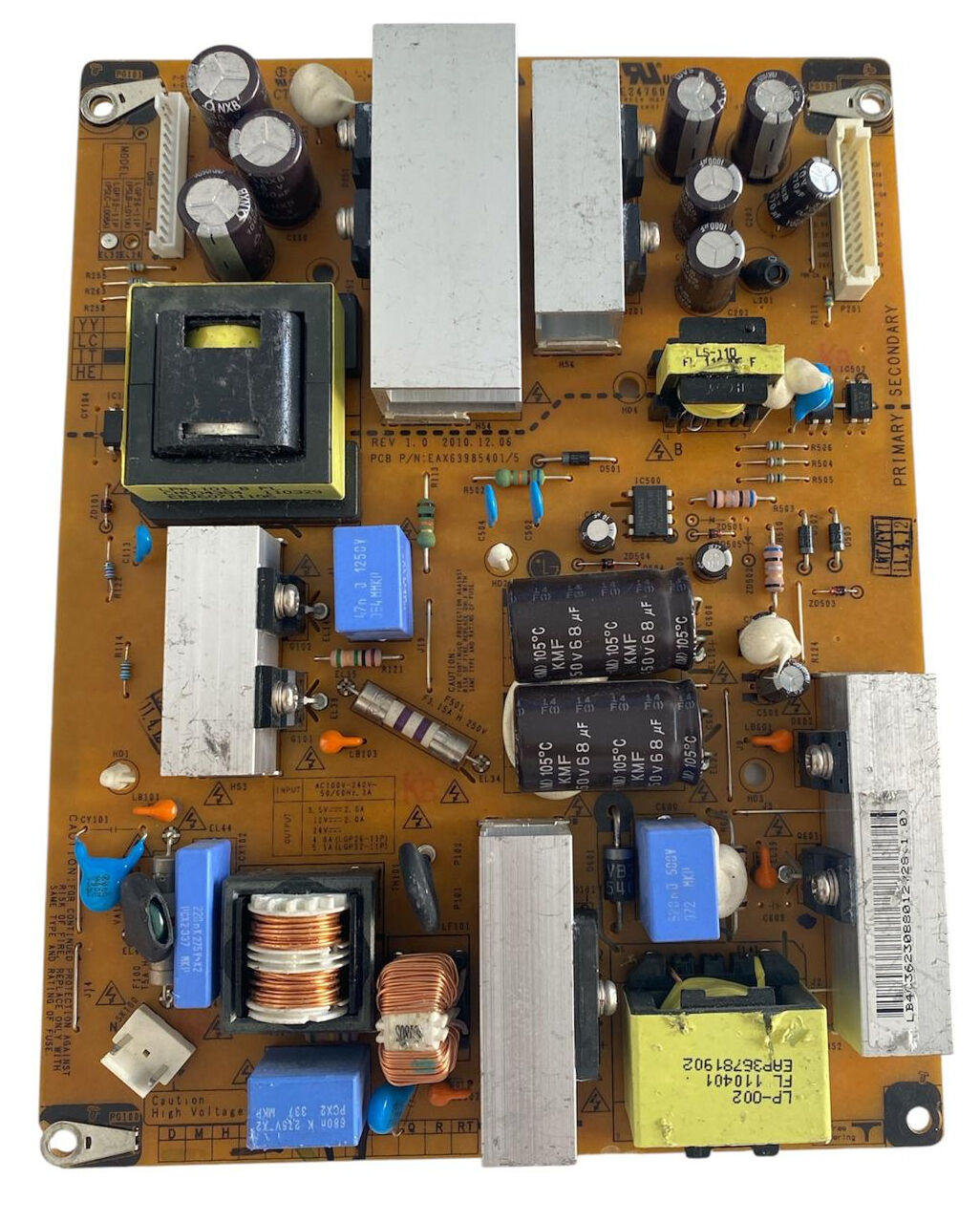

acfdaad4-27ae-4f6e-865c-d29fc436d48e.jpg görselinde yer alan bu orijinal yedek parça, teknik servis istasyonlarımızda profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana güç transformatör sargı kararlılığı, regülatör çıkış voltajları (3.5V, 12V, 24V) ve arka aydınlatma besleme hatları yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürünümüz üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılmamış (tamirsiz) olup, tüm bileşenleri fabrikasyon temizliğinde ve orijinal kalitesinde ikinci el temiz çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki EAX63985401/5 ve EAY62308801 kodlarının birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: LG / LGIT

• Uyumlu TV Modelleri: LG 32LD350, LG 32LK430, LG 32LK330 (ve muadil EAX63985401 şaseli 32 inç LG televizyonlar)

• PCB Şase Kodu: EAX63985401/5 (REV 1.0 / Date: 2010.12.06)

• LG P/N (Yedek Parça Kodu): EAY62308801

• Model Kodu: LGP32-11P (LGP32-11PI / LGP32-11PU)

• Yazılım / Üretim Barkod Bilgisi: LB403623088012328 (1.0)

• Ana Transformatörler ve Sürücü Bileşenleri:

  • EAP36781902 FL 110401 LP-002 (Ana Güç Trafosu)

  • LS-110 FL 1104 F F (Yardımcı/Standby Trafosu)

• Giriş Voltajı (AC Input): 100V-240V ~ 50Hz/60Hz 2.0A

• Çıkış Voltaj Değerleri (DC Output):

  • 3.5V === 2.0A

  • 12V === 2.0A

  • 24V === 2.0A

  • 4.0A (LGP32L-11P) / 3.1A (LGP32-11P)

• Filtre Kondansatör Grubu: 2 adet yatay konumlandırılmış 450V 68µF (105°C) KMF Serisi Samyoung Yüksek Voltaj Kondansatörü

• Giriş Koruması: F501 T3.15A H 250V Cam Gecikmeli Sigorta ve Varistör Koruması

• Bölgesel Şase Yapısı:

  • PRIMARY (High Voltage - Sıcak Bölge)

  • SECONDARY -> COLD (Düşük Voltaj İzole Çıkış Bölgesi)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Bu LCD televizyon serisinde, besleme kartındaki arızaların yanı sıra yüksek voltaj üreten invertör trafolarında veya ekranın içerisindeki CCFL (floresan) aydınlatma tüplerinde zamanla yıpranma ve kısa devre oluşabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, ekrana bir anlık ışık (logo) gelip hemen kararıyor ancak ses gelmeye devam ediyorsa; sorun besleme kartının ana çıkışlarından ziyade floresan tüplerin ömrünü tamamlamasından ya da yüksek voltaj koruma devresinin (OVP) devreye girmesinden kaynaklanıyor olabilir.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde tüm panel içi aydınlatma bileşenlerinin omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
