LG 42 inç TV Güç Besleme Kartı (Power Supply) - EAX63543801/9 LGP42-11P Orijinal

LG markasının 42 inç Full HD LED televizyon serilerinde yaygın olarak kullanılan, son derece kararlı regülasyon mimarisine sahip orijinal LG güç besleme kartı (power supply). Şebeke elektriğindeki anlık dalgalanmalar, ani voltaj şokları veya uzun süreli kullanıma bağlı termal yıpranmalar nedeniyle bu serilerde sıklıkla karşılaşılan; televizyona hiç elektrik gelmemesi, ön panel standby arıza ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen ana anakartı tetikleyemeyip cihazı açamaması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

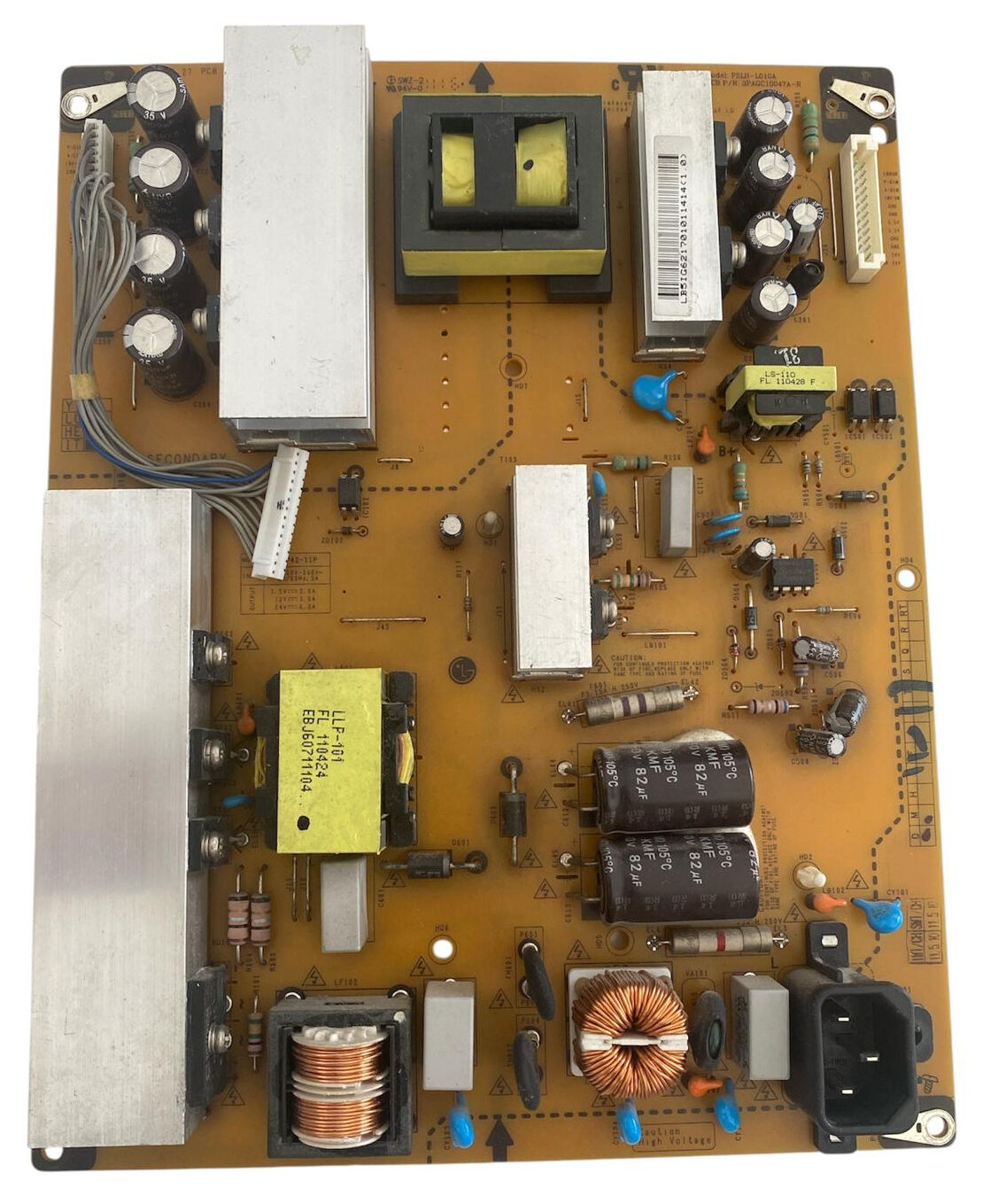

834b2580-5ee4-4273-85c6-46ce9b27d6f0.jpg isimli görseldeki bu orijinal yedek parça, teknik servis istasyonlarımızda profesyonel test panelleri ve ölçüm cihazları üzerinde; yüksek voltaj primer filtre katı, ana güç transformatör sargı kararlılığı, regülatör çıkış voltajları ve LED sürücü katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürün üzerinde herhangi bir komponent değişimi, hat onarımı veya tamir işlemi yapılmamış (tamirsiz), tüm parçaları fabrikasyon temizliğinde ve orijinal kalitesinde ikinci el çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki EAX63543801/9 kodunun, LGP42-11P şase ibaresinin ve soket pin yerleşimlerinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: LG

• Uyumlu TV Modelleri: LG 42LV3550, 42LV370S, 42LV4500 ve muadil LGP42-11P şaseli 42" LG LED TV modelleri

• PCB Şase Kodu: EAX63543801/9 (Rev 1.0)

• Model Serisi Mimari Yapısı: LGP42-11P (Model: PSLF-L010A)

• LG Parça Numarası (P/No): 3PAGC10047A-R

• Yazılım / Üretim Barkod Bilgisi: LB51G621701011414(1.0)

• Ana Transformatörler ve Sürücü Bileşenleri:

  • LLP-101 FL 110424 EBJ60711104 (Sarı Trafo)

  • LS-110 FL 110428 F (Küçük Standby Trafosu)

• Giriş Voltajı (AC Input): 100V-240V ~ 50Hz/60Hz 2.0A

• Çıkış Voltaj Değerleri (Output):

  • 3.5V --- 2.0A

  • 12V --- 2.0A

  • 24V --- 2.3A

• Filtre Kondansatör Grubu: 2 x 450V 82µF (105°C) KMF Serisi Yatay Yüksek Voltaj Kondansatörleri

• Giriş Koruması: T3.15AH / 250V Cam Gecikmeli Sigorta ve Varistör Koruması

• Bölgesel Şase Yapısı: PRIMARY (High Voltage - Sıcak Bölge), SECONDARY (Düşük Voltaj İzole Çıkış Bölgesi)

• Malzeme Standartları: RoHS ve Kurşunsuz (Pb-Free) Uyumlu, SWZ-2 94V-0

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

LG'nin LV serisi LED televizyonlarında panel içi arka aydınlatma (LED bar) arızaları sıklıkla görülmekte ve bu durum doğrudan besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, ekranın arkasındaki LED'ler anlık olarak göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa, sorun besleme kartından ziyade panel içi LED barların ömrünü tamamlamış olmasından kaynaklanır.

LED barların kısa devre yapması veya aşırı akım çekmesi durumunda besleme kartı üzerindeki koruma devresi sistemi kilitler. Bu nedenle yeni kart montajı yapılmadan önce mutlaka panel içi LED barların omaj ve kısa devre testlerinin yapılması tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki büyük 450V kondansatörlerin tamamen deşarj olduğundan emin olunuz.
