LG 42 inç TV Güç Besleme Kartı (Power Supply) - EAX64276501/16 EAY62609701 Orijinal

LG markasının 42 inç Full HD Slim LED televizyon serilerinde yaygın olarak kullanılan, yüksek enerji verimliliğine ve kararlı voltaj çıkış mimarisine sahip orijinal LG güç besleme kartı (power supply). Şebeke elektriğindeki ani dalgalanmalar, voltaj düşüklükleri, yıldırım düşmesi veya uzun süreli kullanıma bağlı termal yıpranmalar sebebiyle bu serilerde sıklıkla karşılaşılan; televizyona hiç elektrik gelmemesi, ön panel standby arıza LED'inin hiç yanmaması ya da kırmızı ışığın yanıp sönmesine rağmen ana anakartı tetikleyemeyip cihazı açamaması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

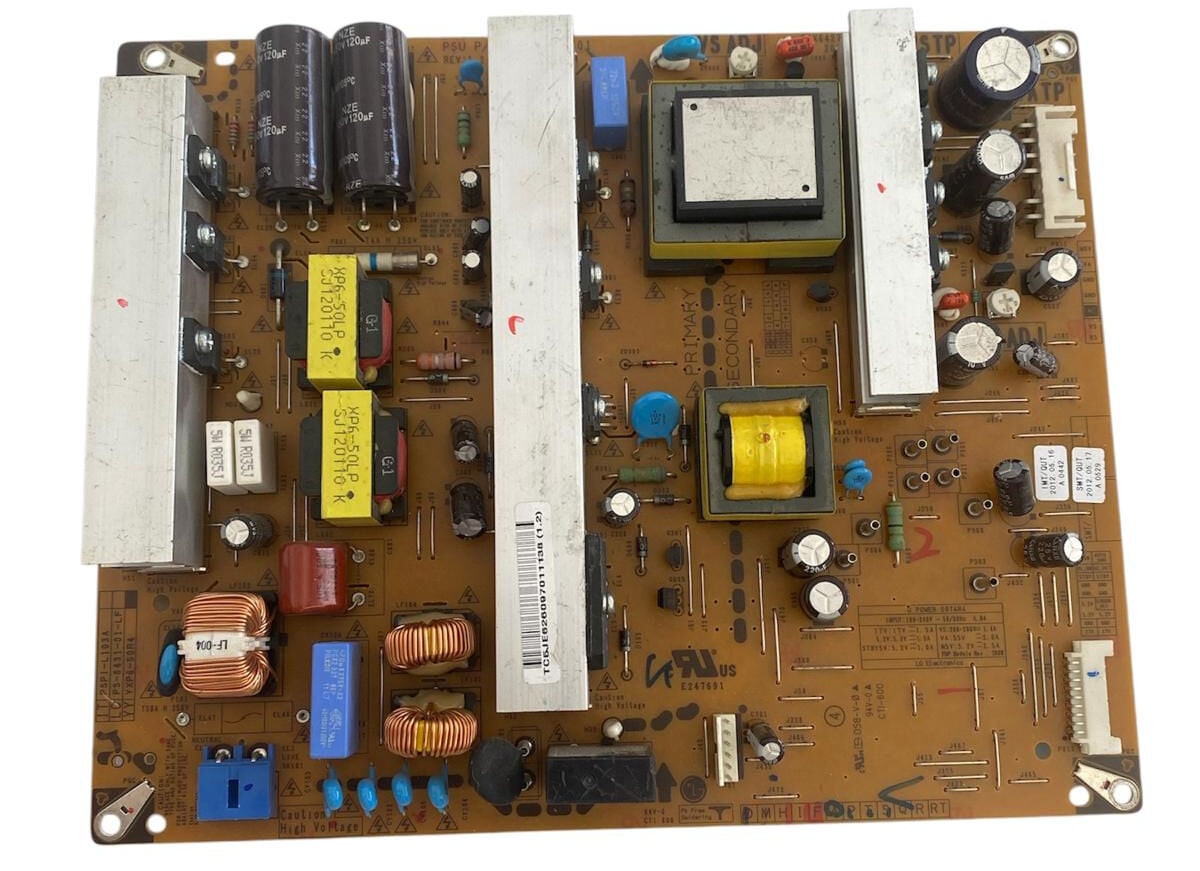

1de51d1d-c972-4d10-9ccf-6ce6aa5a3e3c.jpg isimli görseldeki bu orijinal yedek parça, teknik servis istasyonlarımızda profesyonel test panelleri ve hassas ölçüm cihazları üzerinde; yüksek voltaj primer (PRIMARY) filtre katı, ana güç transformatör sargı kararlılığı, ikincil (SECONDARY) regülatör çıkış voltajları ve LED sürücü voltaj hatları yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Ürün üzerinde herhangi bir komponent değişimi, hat onarımı veya tamir işlemi yapılmamış (tamirsiz), tüm bileşenleri fabrikasyon temizliğinde ve orijinal kalitesinde ikinci el çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki EAX64276501 (özellikle revizyon numarası olan /16 eki ile birlikte) şase kodunun, EAY62609701 parça numarasının ve soket pin yerleşimlerinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: LG

• Uyumlu TV Modelleri: LG 42LS5600, 42LS570S, 42LS5700 ve muadil EAX64276501 şaseli 42" LG LED TV modelleri

• PCB Şase Kodu: EAX64276501 / 16 (Rev 1.2)

• LG Parça Numarası (P/No): EAY62609701

• Model Serisi Mimari Yapısı: LGP42-12PL1 (PSU P/No: EAY62609701)

• Yazılım / Üretim Barkod Bilgisi: TC6JE626097011138 (1.2)

• Giriş Voltajı (AC Input): 100V-240V ~ 50Hz/60Hz 1.8A

• Çıkış Voltaj Değerleri (Output):

  • 3.5V --- 1.0A

  • 12V --- 1.2A

  • 24V --- 0.8A

  • LED Sürücü Çıkışları: 115V --- 250mA / 58V --- 250mA

• Filtre Kondansatör Grubu: 2 x 450V 120µF NZE Serisi Yüksek Voltaj Kondansatörleri

• Giriş Koruması: T5AH / 250V Seramik Gecikmeli Sigorta ve Varistör Koruması

• Bölgesel Şase Yapısı: PRIMARY (Sıcak Bölge - High Voltage), SECONDARY (İzole Düşük Voltaj Bölgesi)

• Malzeme Standartları: RoHS ve Kurşunsuz (Pb-Free) Uyumlu, E247691, 94V-0

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

LG'nin LS serisi LED televizyonlarında panel içi arka aydınlatma (LED bar) arızaları kronik düzeyde sıklıkla görülmekte ve bu durum doğrudan besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, ekranın arkasındaki LED'ler anlık olarak göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa, sorun besleme kartından ziyade panel içi LED barların ömrünü tamamlamış veya kısa devreye düşmüş olmasından kaynaklanır.

Bu serilerde LED barlar aşırı akım çektiğinde besleme kartı üzerindeki LED sürücü katı sistemi korumaya alarak kilitler. Bu nedenle yeni kart montajı yapılmadan önce mutlaka panel içi LED barların omaj ve kısa devre testlerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki büyük 450V kondansatörlerin tamamen deşarj olduğundan emin olunuz.
