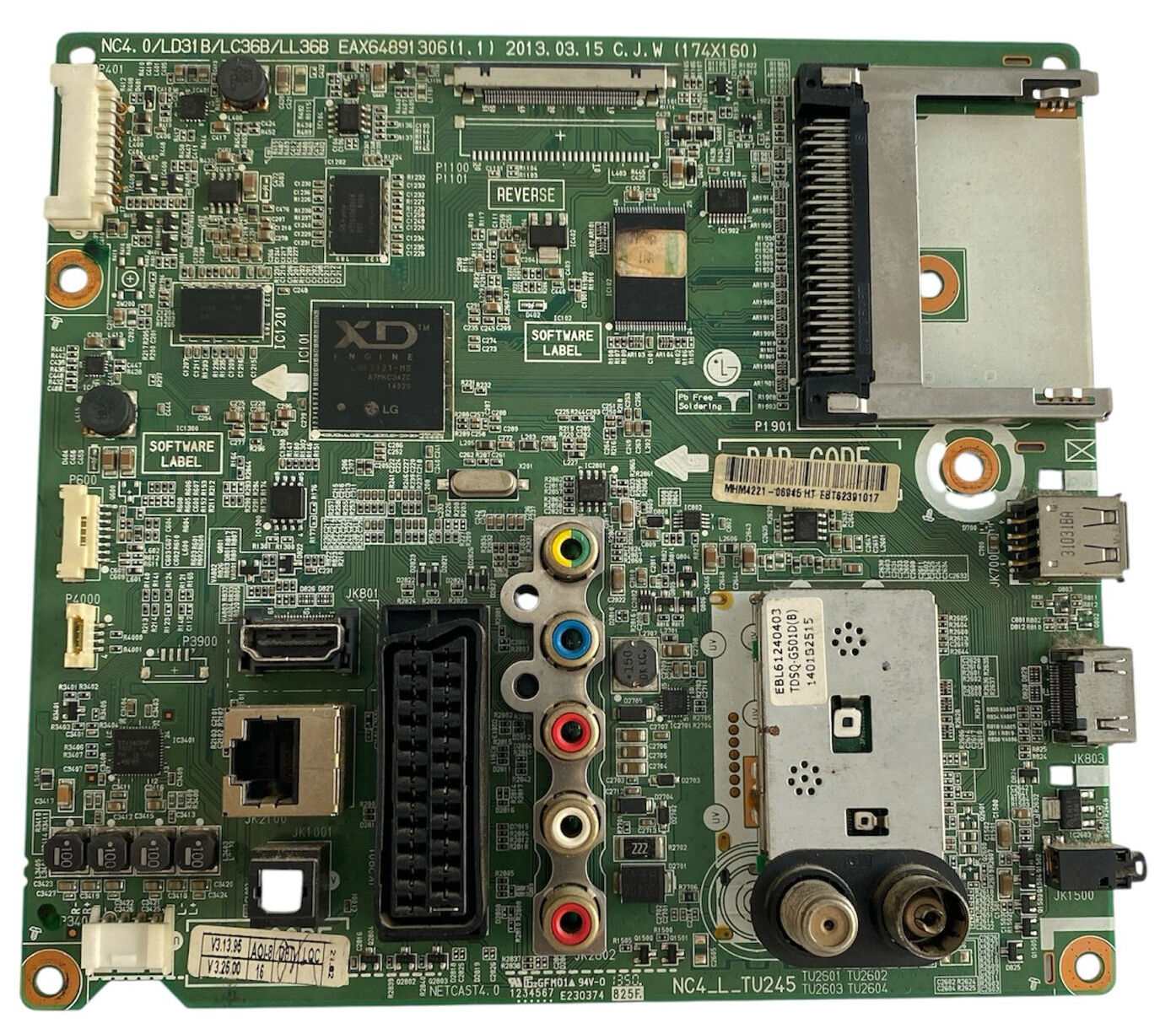

LG 42LA613S TV Anakart EAX64891306(1.1) Orijinal Main Board

LG 42LA613S model 42 inç (106 Ekran) Full HD Smart 3D LED televizyonlar başta olmak üzere aynı şase mimarisini, parça kodunu ve panel yazılım altyapısını kullanan Vestel üretimi veya orijinal LG televizyon serileriyle %100 uyumlu orijinal EAX64891306(1.1) şase koduna sahip televizyon ana kartıdır (Main Board). Teknik servis laboratuvarımızda tüm kaynak girişleri, panel LVDS görüntü çıkış hatları ve ses çıkış entegreleri yük altında test edilerek sorunsuzluğu onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın üzerinde dâhili beyaz fabrikasyon baskı ile EAX64891306(1.1) şase kodu ve NC4.0 / LD31B / LC36B / LL36B platform kimliği net bir şekilde tescil edilmiştir.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• XD Engine İşlemci Katmanı ve Bellek Yapısı: Kartın sol-orta hizesında, LG'nin dinamik renk ve kontrast algoritmalarını yürüten, üzerinde XD ENGINE baskısı bulunan güçlü dâhili ana BGA işlemci yer alır. İşlemcinin hemen üzerinde sistem alt döngü yazılımlarını barındıran orijinal bellek ve kontrol entegreleri konumlandırılmıştır.

• Zengin Harici Bağlantı ve Port Arayüzü: Orta alt hizada dikey sıralı 5'li renkli analog RCA Component/AV giriş yuvaları, eski nesil cihazlar için 1 adet geniş siyah SCART soketi, dikey siyah RJ45 LAN (Ethernet) internet ağ portu, 1 adet HDMI arabirimi (JKB01) ve yüksek çözünürlüklü dijital ses iletimi sağlayan optik ses çıkış yuvası yer alır. Sağ kenar çerçevesinde ise harici medya oynatımı için dikey USB port soketi ve harici kaynaklar için 1 adet dikey yan HDMI girişi sıralanmıştır. Sol üst köşede ise güç kartından voltajları alan dikey beyaz besleme konnektör yuvası mevcuttur.

• Modül Slotu ve Çiftli Tuner Katı: Sağ üst kısıma konumlandırılmış dikey metal zırhlı geniş PCMCIA şifreli yayın modül yuvası yer almaktadır. Sağ alt tarafta ise hem analog/karasal hem de dâhili uydu (DVB-S2) yayın frekanslarını kusursuz şekilde süzen, üzerinde EBL61240403 TDSQ-G501D(B) kodları basılı çift girişli dikey metal zırhlı tuner kovanı konumlandırılmıştır.
