LG 42LB580N Besleme Kartı – EAX65628601 (1.3) LGP3942-14PL1 Orijinal Power Board

LG’nin popüler LB serisi akıllı LED televizyonlarında kullanılan, EAX65628601 (1.3) (Fabrikasyon model kodu: LGP3942-14PL1, alternatif şase eşleşmesi: LGP3942I-14PL1) şase numaralı orijinal televizyon besleme (Power Supply) kartıdır. LG Innotek kalitesiyle üretilen bu bord; ana kartın, dijital ses entegrelerinin ve panel arkasındaki yüksek akım çeken Direct LED arka aydınlatma barlarının kararlı çalışması için gereken tüm DC çıkış voltajlarını ($3.5\text{V}$, $12\text{V}$, $24\text{V}$) kusursuz bir regülasyon ve filtreleme ile sağlar.

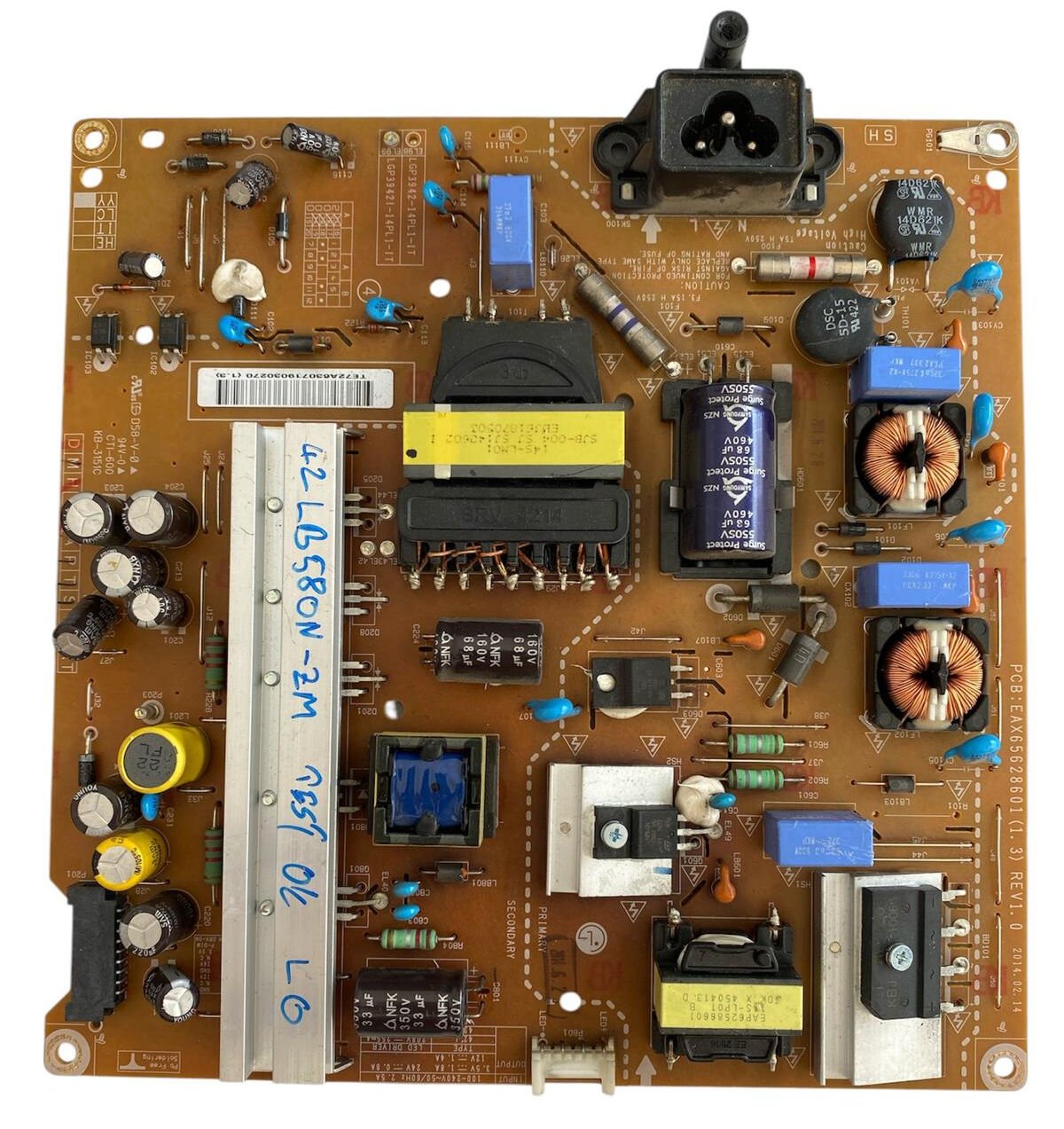

Kart üzerinde; parazitleri engelleyen çift aşamalı EMI süzgeç şeması, F5A 250V yüksek akım emniyet sigortası, entegre SJB-004 / EM361870503 ana voltaj dönüştürücü trafosu, regülasyonu sağlayan komponentler ve dikey yerleşimli geniş alüminyum soğutucu blok yer almaktadır. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından stand-by hatları, yük altında akım dalgalanmaları ve LED bar besleme sürücü (Inverter) çıkışları hassas ölçüm cihazlarıyla test edilmiş olup TEST OK durumundadır.

UYUMLU MODELLER:

• LG TV Serileri: Başta LG 42LB580N, 42LB580N-ZM, 42LB580, 42LB652V, 42LB620V, 42LB582V ve 42LB561V modelleri olmak üzere; iç montaj vida yuvaları, ana kart besleme soketi pin dizilimi ve EAX65628601 kodlu güç kartını kullanan tüm 39 ve 42 inç LG LED televizyonlar.

• Uyumlu Parça / Şase Kodları: PCB Şase Baskısı: EAX65628601 (1.3) REV1.0 (2014.02.14), Beyaz Barkod No: TE72A630719030270 (1.3), Fabrika Model Kodu: LGP3942-14PL1 / LGP3942I-14PL1, Trafo Kodları: 14S-LM01 SJB-004, EAP62586601 14S-LP01, Alt Kart Baskıları: D58-V-0 94V-0 CT-600 KB-3151C.

⚠️ TEKNİK NOT: Güç besleme kartıdır (Power Supply Board). LG LB serisi televizyonlarda şebeke gerilim dalgalanmalarına bağlı olarak standby geriliminin çökmesi (ön kırmızı ışığın hiç yanmaması), cihazın tetik alıp açılmaması veya LED barları süren besleme katındaki diyot/kondansatör deformasyonları nedeniyle ekrana anlık görüntü gelip gitmesi ya da ses olup görüntünün olmaması arızalarında bu power kartının değişimi gerekir. Sipariş öncesi eski orijinal kartınızın üzerindeki EAX65628601 kodunu ve revizyon numarasını ilan fotoğraflarımızla birebir eşleştirerek satın alınız.
