LG 42LB580V TV Güç Besleme Kartı (Power Supply) - EAX65650301 (1.3) LGP3942-14PL1 Orijinal

LG markasının dünyada ve ülkemizde çok satan, sevilen LB ile LY serisi (özellikle LG 42LB580V, 42LB620V, 42LB561V, 42LB550V gibi 39", 42", 47", 50" ve 55" boyutlarındaki) LED televizyon modelleri için üretilmiş orijinal LG güç besleme kartı (power supply). Şebeke elektriğinde yaşanan ani dalgalanmalar, voltaj sıçramaları, elektrik kesintileri veya zamanla oluşan yüksek ısı (termal yıpranma) sebebiyle cihazınızın kırmızı bekleme (standby) ışığının hiç yanmaması, cihaza elektrik gelmemesi ya da standby ışığı yanıp söndüğü halde televizyonun açılmaması gibi kronik besleme katı arızalarının en güvenilir ve kesin çözümüdür.

Muğla'nın Ortaca ilçesinde yer alan teknik servisimizde, her türlü televizyon donanımı için yedek parça sağlamanın yanı sıra uzman teknisyenlerimizle anakart tamiri ve panel onarım hizmetleri de vermekteyiz.

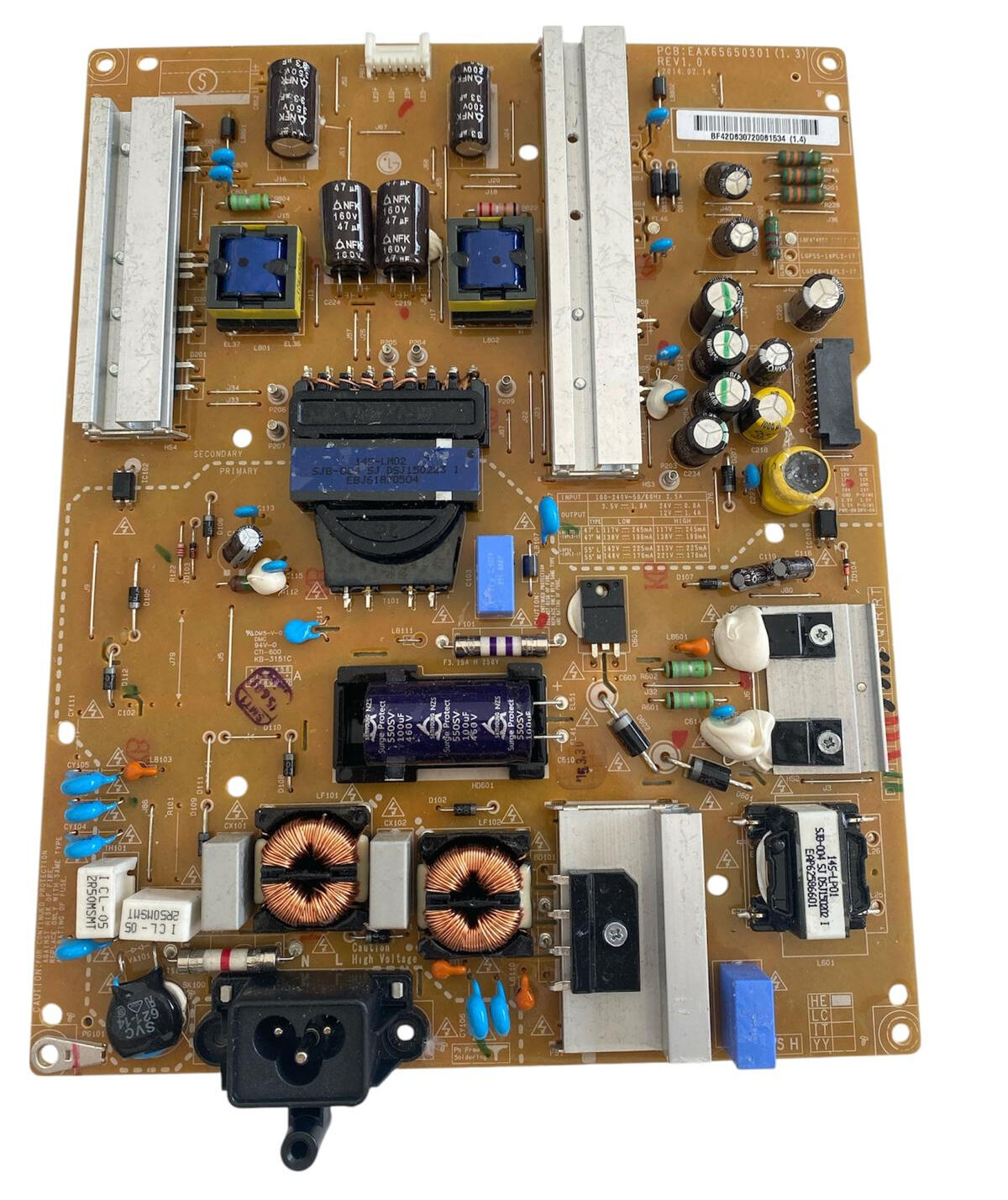

8dec43cc-d774-4598-a481-5e8b3b09165f.jpg görselinde teknik detayları görülen bu orijinal çıkma yedek parça, servisimiz bünyesindeki profesyonel test panelleri ve ölçüm cihazları ile detaylıca incelenmiş; yüksek voltaj giriş katı, regüle çıkış voltajları (3.5V, 12V, 24V) ve LED backlight sürücü (driver) devreleri kontrol edilerek sorunsuz çalışır durumda onaylanmıştır. Ürün üzerinde herhangi bir parça değişimi, yol onarımı veya lehim tazeleme (tamir) işlemi yapılmamış olup, fabrikasyon temizliğinde orijinal çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki EAX65650301 (1.3) kodunun birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: LG / LGIT (LG Innotek)

• Uyumlu TV Modelleri: LG 42LB580V, 42LB620V, 42LB561V, 42LB550V vb. (EAX65650301 şaseli 39" - 55" LG LED TV'ler)

• PCB Şase Kodu: EAX65650301 (1.3) (REV1.0 / Date: 2014.02.14)

• Model Kodu: LGP3942-14PL1 (Kart üzerinde LGP47-14PL1 / LGP50-14PL1 / LGP55-14PL1 seçenekleri de mevcuttur)

• Yazılım / Üretim Barkod Bilgisi: BF42D830720081534 (1.4)

• Ana Transformatörler:

  • Ana Güç Trafosu: 14S-LM02 SJP-004 SJ DSJ150223 EBJ61800504

  • Standby Trafosu: 14S-LP01 SJP-004 SJ DSJ150202 EAP62586601

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz 2.5A

• Standart Çıkış Voltaj Değerleri (DC Output):

  • 3.5V === 1.8A (Standby kontrol hattı)

  • 12V === 1.4A (Sinyal ve ses katı beslemesi)

  • 24V === 0.8A

• LED Sürücü Voltaj Çıkış Aralıkları (Panel Boyutuna Göre Değişken):

  • 47" Panel İçin: L: 117V 245mA / M: 139V 190mA

  • 55" Panel İçin: L: 148V 170mA / M: 170V 170mA

• Filtre Kondansatör Grubu: 1 adet yatay konumlandırılmış 550V 100µF Su'scon Surge Protect Yüksek Voltaj Kondansatörü

• Giriş Koruması: F3.15A H 250V Cam Gecikmeli Tip Sigorta ve Varistör Koruması

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

LG'nin LB serisi televizyonlarında panel içi arka aydınlatma (LED bar) arızaları kronik olarak sıklıkla görülmektedir ve bu durum genellikle besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
