LG 42LB620V TV Güç Besleme Kartı (Power Supply) - EAX65942801 (1.5) EAY63488601 Orijinal

LG markasının LB serisi (özellikle LG 42LB620V, 42LB650V, 42LB652V, 42LB582V gibi 42 inç boyutlarındaki) Smart LED televizyon modellerinde kullanılmak üzere üretilmiş orijinal LG güç besleme kartı (power supply). Şebeke elektriğinde yaşanan ani dalgalanmalar, voltaj sıçramaları, elektrik kesintileri veya zamanla oluşan yüksek ısı (termal yıpranma) sebebiyle cihazınızın kırmızı bekleme (standby) ışığının hiç yanmaması, cihaza elektrik gelmemesi ya da standby ışığı yanıp söndüğü halde televizyonun açılmaması gibi kronik besleme katı arızalarının en güvenilir ve kesin çözümüdür.

Muğla'nın Ortaca ilçesinde yer alan teknik servisimizde, her türlü televizyon donanımı için yedek parça sağlamanın yanı sıra uzman teknisyenlerimizle led tv anakart tamiri ve panel onarım hizmetleri de vermekteyiz.

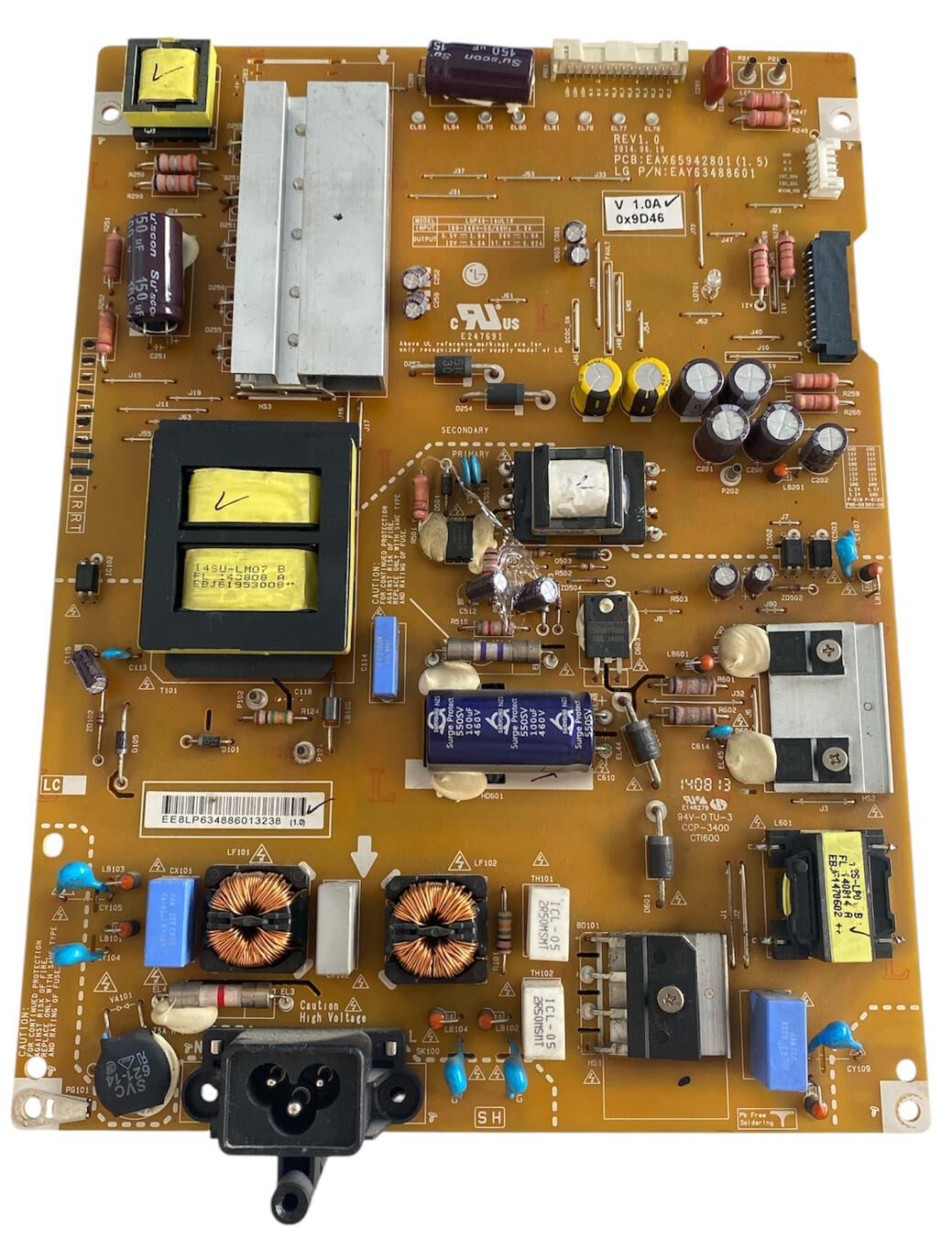

56d69c8a-215a-41bc-a4d0-787527d8c698.jpg görselinde teknik detayları görülen bu orijinal çıkma yedek parça, servisimiz bünyesindeki profesyonel test panelleri ve ölçüm cihazları ile detaylıca incelenmiş; yüksek voltaj giriş katı, regüle çıkış voltajları (3.5V, 12V, 24V) ve LED backlight sürücü (driver) devreleri kontrol edilerek sorunsuz çalışır durumda onaylanmıştır. Ürün üzerinde herhangi bir parça değişimi, yol onarımı veya lehim tazeleme (tamir) işlemi yapılmamış olup, fabrikasyon temizliğinde orijinal çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki EAX65942801 (1.5) kodunun ve EAY63488601 parça numarasının birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: LG / LGIT (LG Innotek)

• Uyumlu TV Modelleri: LG 42LB620V, 42LB650V, 42LB652V vb. (EAX65942801 şaseli 42 inç LG LED TV'ler)

• PCB Şase Kodu: EAX65942801 (1.5) (REV1.0 / Date: 2014.06.19)

• LG P/N (Yedek Parça Kodu): EAY63488601

• Model Kodu: LGP42-14UL12

• Yazılım / Üretim Barkod Bilgisi: EE8LP634886013238 (1.0)

• Ana Transformatörler:

  • Ana Güç Trafosu: 14SU-LM07 B FL 140808 A EBJ61953008

  • Standby Trafosu: 12S-LP01 B FL 140814 A EBJ61470602

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz 2.5A

• Standart Çıkış Voltaj Değerleri (DC Output):

  • 3.5V === 1.0A (Standby kontrol hattı)

  • 12V === 1.8A (Sinyal ve ses katı beslemesi)

  • 24V === 1.0A

• LED Sürücü Voltaj Çıkışı (LED Driver Output): 117V === 300mA / 234V === 300mA

• Filtre Kondansatör Grubu: 1 adet yatay konumlandırılmış 450V 150µF Su'scon Yüksek Voltaj Kondansatörü ve 1 adet dikey konumlandırılmış 450V 100µF Surge Protect Yüksek Voltaj Kondansatörü

• Giriş Koruması: T3.15A H 250V Cam Gecikmeli Tip Sigorta ve Varistör Koruması

• Üretim Yeri / Sertifikalar: E247691, 94V-0, CCP-3400

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

LG'nin LB serisi televizyonlarında panel içi arka aydınlatma (LED bar) arızaları kronik olarak sıklıkla görülmektedir ve bu durum genellikle besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
