LG 42LE5300 Besleme Kartı – EAY60803101 Orijinal LED TV Power Board

LG’nin ilk nesil yüksek performanslı ve ultra ince kasaya sahip LED televizyon projelerinde kullanılan, EAY60803101 parça numaralı (Fabrikasyon şase kodu: PLDF-L903A) orijinal televizyon güç besleme kontrol kartıdır (Power Board / Power Supply). LG 42LE5300 ve uyumlu 42 inç ($106\text{ ekran}$) LED televizyonların şebekeden aldığı 100-240V alternatif akımı ($AC$), ana kontrol kartının (Main Board), ses çıkış katlarının ve panel kenar aydınlatma (Edge LED Backlight Sürücü) devrelerinin ihtiyaç duyduğu kararlı ve pürüzsüz doğru akım ($DC$) voltaj formlarına dönüştürmek üzere tasarlanmıştır.

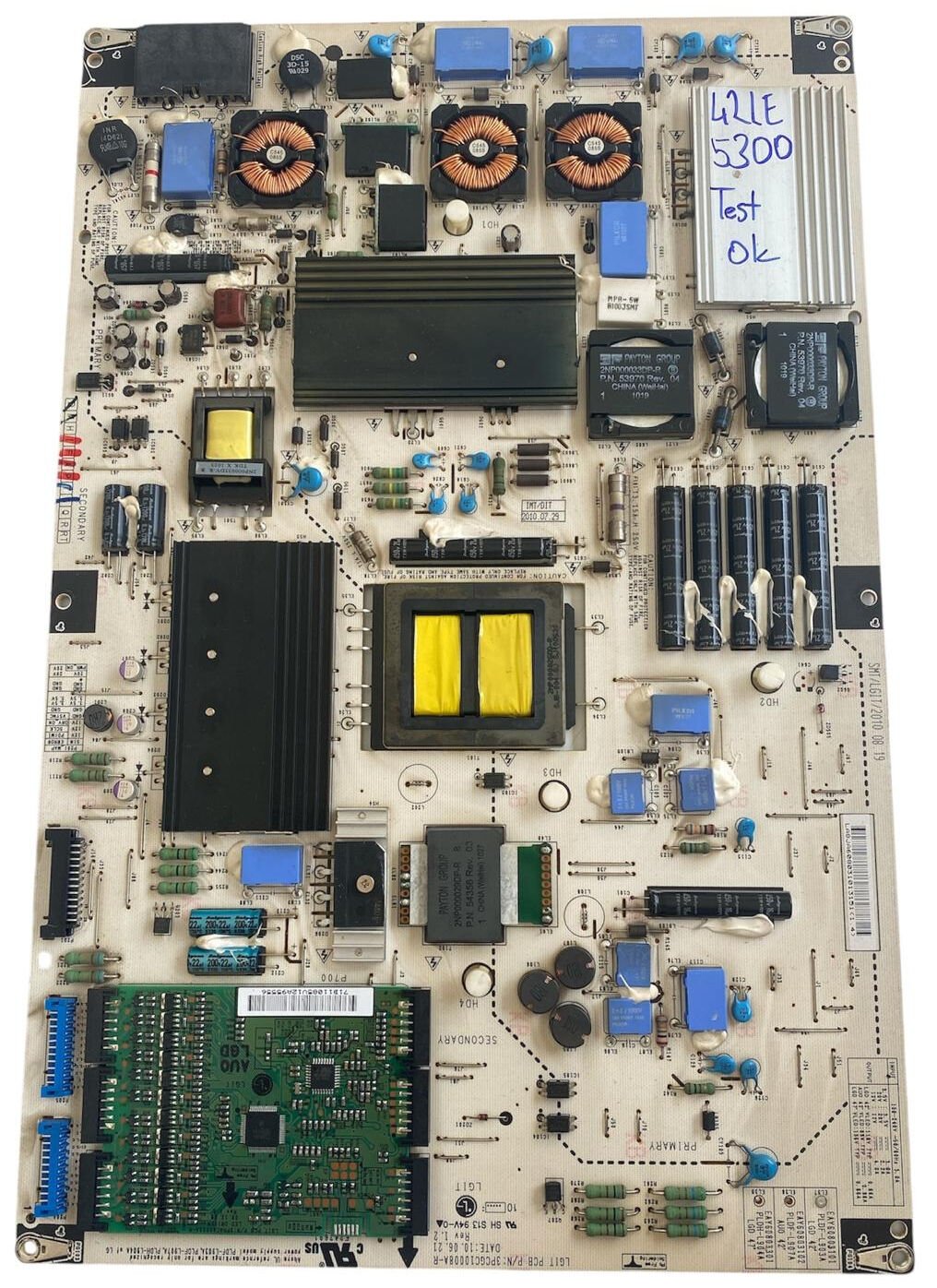

Oldukça gelişmiş ve büyük bir PCB mimarisine sahip olan bu profesyonel güç kartı üzerinde; şebekeden gelebilecek yüksek frekanslı gürültüleri filtreleyen 3 adet halka çekirdekli EMI şok bobini, şebeke akım dalgalanmalarını sönümleyen aktif PFC (Güç Faktörü Düzeltme) devresi, yüksek voltajı filtreleyen yan yana dizilmiş dikey elektrolitik silindir kondansatör grubu ve ısı dağılımı sağlayan 2 adet geniş siyah alüminyum soğutucu blok yer almaktadır. Kartın sol alt köşesinde entegre edilmiş olan yeşil renkli LED sürücü kontrol kartı (Inverter/Driver katı), panel aydınlatma LED'lerine pürüzsüz ve yüksek frekanslı akım göndererek ekranda kararlı bir parlaklık sağlar. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından yük altındaki voltaj çıkış döngüleri, akım kararlılığı, PFC aktiflik kontrolü ve kısa devre koruma mekanizmaları kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Serileri: Başta LG 42LE5300, 42LE5300-ZA serileri olmak üzere; iç şasi vidalama yerleşimi, ana karta giden çoklu soket pin dizilimleri, panel LED aydınlatma soket yapıları ve EAY60803101 parça kodu birebir eşleşen tüm uyumlu LG LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: P/N: EAY60803101, LGIT PCB P/N: 3PCG000008A-R, Rev: 1.2, DATE: 2010.05.21, Fabrikasyon Model Kodları: PLDF-L903A (42" LGD), PLDF-L907A (42" AUO), PLDF-L904A, Baskı Standartları: SMT/LGIT/2010.08.19, SH S13 94V-0A.

⚠️ TEKNİK NOT: LED televizyon güç besleme ve LED sürücü kartıdır (Power Supply). LG’nin 42LE5300 serilerinde kullanılan bu besleme kartlarında zamanla şebeke dalgalanmalarına, ani voltaj sıçramalarına veya yaşlanmaya bağlı olarak; televizyonun önündeki kırmızı standby ışığının hiç yanmaması (cihaza elektriğin hiç gelmemesi), standby ışığının yanıp sönmesi ama televizyonun röle çıt çıt sesi verip açılmaması ya da televizyon açıldığında sesin normal gelip ekranın anlık yanıp sönmesi veya tamamen karanlık kalması (LED sürücü katı veya LED bar arızası) gibi arızalar kroniktir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal besleme kartınızın üzerindeki EAY60803101 veya PLDF-L903A kodunu, soket yapılarını ve parça konumlarını görsel ilan resmimizle birebir karşılaştırarak satın alınız.
