LG 42LF580N Besleme Kartı – EAX65628601 Orijinal Smart Full HD TV Power Supply

LG’nin akıllı multimedya (Smart TV) altyapısına ve kararlı LED aydınlatma sürücü mimarisine sahip LF serisinde kullanılan, EAX65628601(1.3) parça numaralı (Fabrikasyon şase kodu: LGP3942-14PL1-IT veya LGP3942I-14PL1-IT) orijinal televizyon güç besleme kontrol kartıdır (Power Board / Power Supply). LG 42LF580N ve uyumlu 42 inç ($106\text{ ekran}$) Smart Full HD LED televizyonların şebekeden aldığı 100-240V alternatif akımı ($AC$), ana kontrol kartının (Main Board) ve dahili panel arka aydınlatma (LED Backlight) matrislerinin ihtiyaç duyduğu regüleli doğru akım ($DC$) voltaj formlarına dönüştürmek üzere tasarlanmıştır.

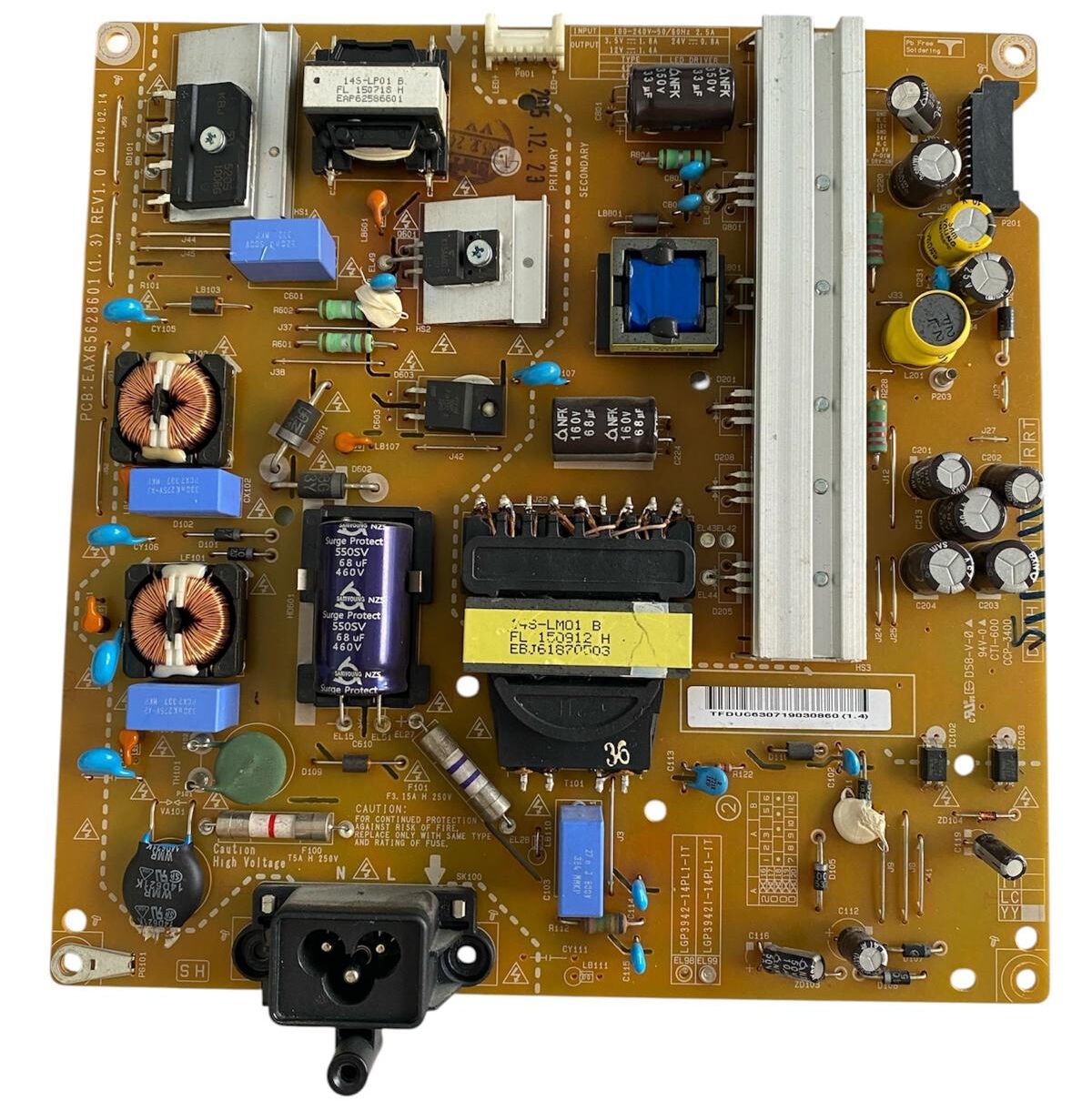

Yüksek kaliteli donanım bileşenleri ile dizayn edilen bu güç kartı üzerinde; şebekeden gelebilecek anlık voltaj piklerini ve frekans gürültülerini sönümleyen çift katmanlı EMI hat filtre bobinleri (LF101), giriş sigortası, şebeke akım dalgalanmalarını dengeleyen aktif PFC devresi ve yüksek voltajı doğrultup filtreleyen dikey yerleşimli mor renkli Surge Protect Samyoung serisi ($460\text{V } 68\mu\text{F}$) ana silindir kondansatörü yer almaktadır. Kartın orta katmanında konumlandırılmış sarı etiketli 14S-LM01 B / EBJ61870503 ana anahtarlama güç trafoları ile üst kısımdaki 14S-LP01 B / EAP62586601 standby trafosu, cihazın tüm iç donanımlarına ve panel LED sürücü yollarına kayıpsız, pürüzsüz akım dağıtımı sağlar. Isı dağılımı ise sol üstteki köprü diyot katında ve sağ taraftaki sürücü transistör hatlarında yer alan dikey döküm alüminyum soğutucu bloklar yardımıyla optimize edilmiştir. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından AC/DC voltaj çıkış döngüleri, yük altındaki akım kararlılığı, PFC aktiflik kontrolü ve kısa devre koruma mekanizmaları kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Serileri: Başta LG 42LF580N, 42LF580N-ZA serileri olmak üzere; iç şasi vidalama yerleşimi, ana karta giden çoklu soket pin dizilimleri (P201), panel arka aydınlatma (LED+/-) sürücü çıkış soket yapıları (P801) ve EAX65628601 parça kodu birebir eşleşen tüm uyumlu LG Smart Full HD LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: PCB: EAX65628601 (1.3) REV1.0 2014.02.14, LGIT Model No: LGP3942-14PL1-IT / LGP3942I-14PL1-IT, Beyaz Barkodlu Servis Etiket Kodu: TFDUC630719030860 (1.4), Giriş Değerleri: Input 100-240V ~ 50/60Hz 2.5A, Çıkış Değerleri: Standby $3.5\text{V} \dots 1.0\text{A}$, Main $12\text{V} \dots 1.4\text{A}$ / $24\text{V} \dots 0.8\text{A}$, Trafolar: 14S-LP01 B FL 150718 H EAP62586601, 14S-LM01 B FL 150912 H EBJ61870503, Baskı Standartları: D58-V-0 A 94V-0 CTI-600 CCP-3400, RoHS.

⚠️ TEKNİK NOT: LED televizyon güç besleme kartıdır (Power Supply). LG’nin bu nesil LF serisi şaselerinde şebeke gerilimindeki düzensizliklere, ani elektrik kesintilerine veya kart üzerindeki SMPS kontrol entegrelerinin/kondansatörlerin zamanla yaşlanıp deforme olmasına bağlı olarak; cihazın ön panelindeki standby LED ışığının hiç yanmaması (cihaza elektriğin hiç gelmemesi), standby ışığının yanıp sönmesi ama televizyonun röle açma sesi vermesine rağmen açılmaması ya da televizyon açıldığında sesin normal gelip ekran arka aydınlatmasının anlık yanıp sönmesi veya tamamen karanlık kalması (besleme üzerindeki LED sürücü katı regülasyon hatası) gibi arızalar kroniktir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal besleme kartınızın üzerindeki EAX65628601 kodunu, soket yapılarını ve parça konumlarını referans gösterilen dd50bf9a-0f21-4079-ae04-f63d08340c41.jpg görsel ilan resmimizle birebir karşılaştırarak satın alınız.
