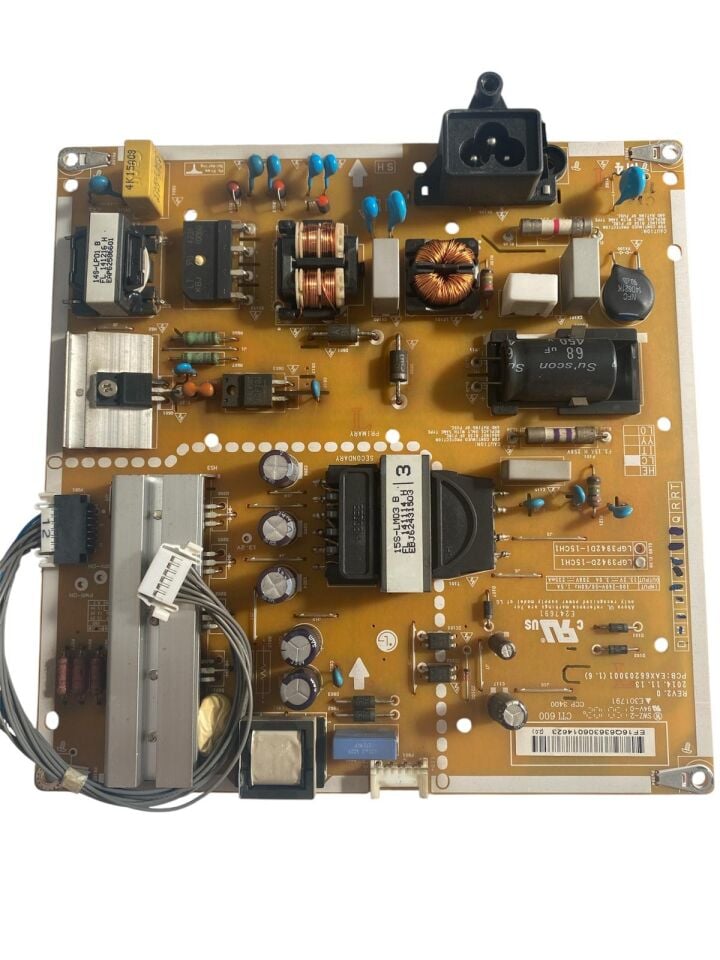

LG 42LF650V Besleme Kartı – EAX66203001 (1.6) Orijinal LGP3942D-15CH1 LED TV Power Board

LG’nin Cinema 3D özellikli ve WebOS akıllı televizyon işletim sistemine sahip popüler LF serisinde kullanılan, EAX66203001 (PCB revizyonu: 1.6, fabrikasyon model kodu: LGP3942D-15CH1) şase numaralı orijinal televizyon besleme (Power Supply) kartıdır. LG 42LF650 / 42LF650V ve uyumlu 42 inç ($106\text{ ekran}$) Smart LED televizyonların yüksek kararlılıktaki enerji ihtiyacını karşılamak üzere tasarlanan bu güç kartı; şebekeden gelen 220V alternatif akımı süzüp filtreleyerek ana kartın dijital işlem birimleri ile arka aydınlatma panel LED barları için gereken DC gerilim döngülerini kayıpsız üretir.

Gelişmiş komponent mimarisine sahip olan kart üzerinde; şebeke gürültülerini absorbe eden EMI filtre bobin grupları, yüksek gerilim koruma varistörü, kararlı voltaj regülasyonu sağlayan entegre 15S-LM03 B / EBJ62431503 ana güç trafosu, dikey yerleşimli izolasyon bobini, yüksek sıcaklık toleransına sahip dayanıklı Su'scon ($450\text{V } 68\mu\text{F}$) ana kondansatör grubu ve geniş yüzeyli alüminyum ısı dağıtıcı bloklar yer almaktadır. Atölyemiz teknik servis laboratuvarında uzman teknisyenlerimiz tarafından standby çıkış hatları, yük altındaki akım esneme payları ve entegre LED sürücü (Inverter) çıkış gerilimleri test ekipmanlarıyla hassas şekilde kontrol edilerek onaylanmış TEST OK durumundadır.

UYUMLU MODELLER:

• Uyumlu TV Markaları: Başta LG 42LF650, 42LF650V, 42LF650V-ZA serileri olmak üzere; iç kasa şeması, ana kart besleme kablo soket bağlantısı ($P201$), arka aydınlatma LED bar konnektör yapısı ($LED+$) ve EAX66203001 kodlaması birebir uyuşan tüm 42 inç LG LED televizyonlar.

• Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: PCB: EAX66203001 (1.6), Revizyon Tarihi: 2014.11.13 REV2.0, Fabrikasyon Model Kodları: LGP3942D-15CH1 / LGP3942DI-15CH1, Beyaz Barkod No: EF16Q36306014623 (2.0), Ana Trafo Komponent Kodu: 15S-LM03 B EBJ62431503, Güç Giriş Değerleri: $100\text{–}240\text{V~ } 50/60\text{Hz } 1.5\text{A}$, Çıkış Değerleri: $13.2\text{V}\equiv 2.0\text{A}$, $208\text{V}\equiv 235\text{mA}$.

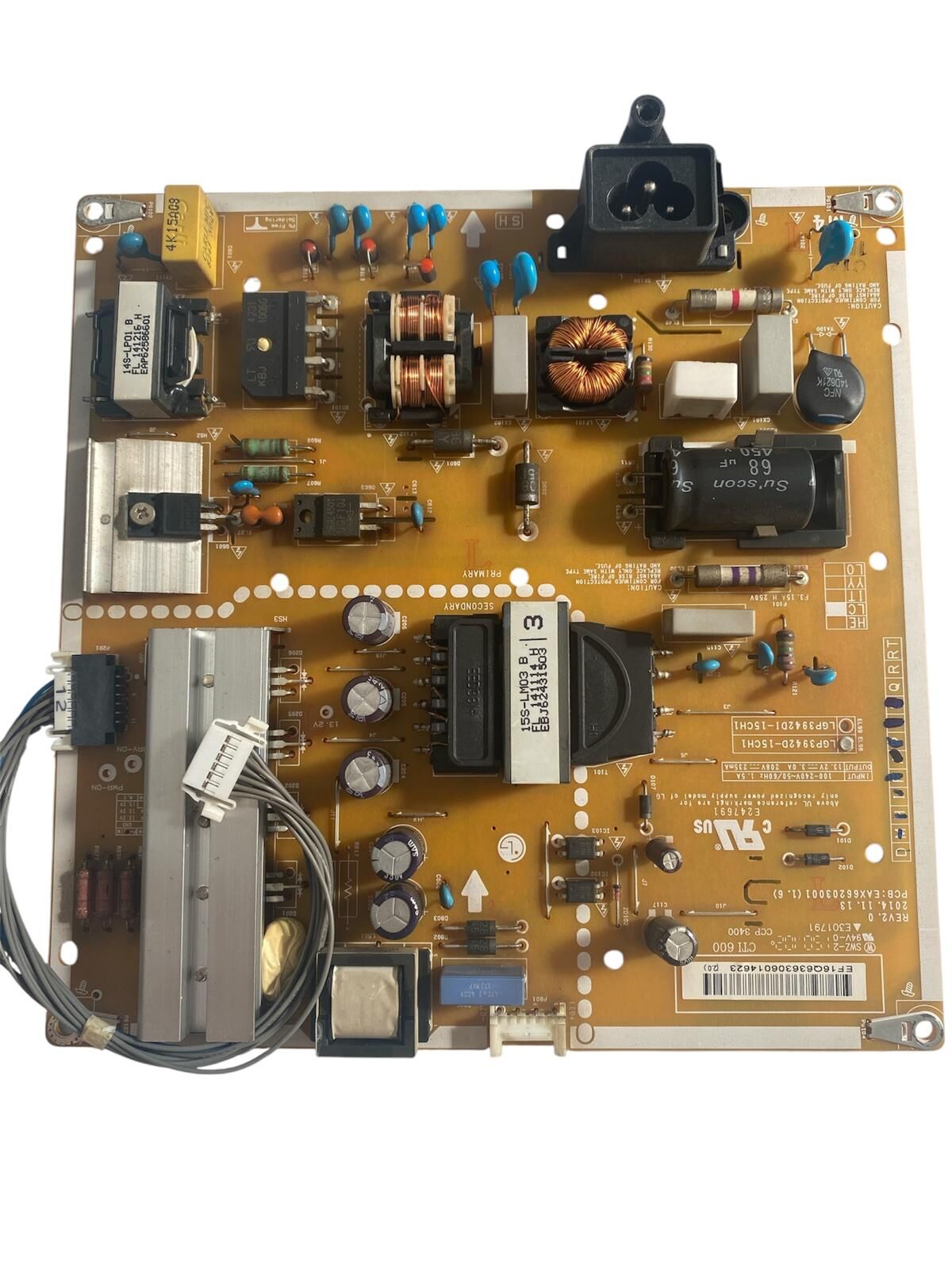

⚠️ TEKNİK NOT: LED TV güç besleme kartıdır (Power Supply Board). LG'nin LF serisi bu akıllı televizyonlarında şebeke dalgalanmalarına, ani gerilim stresine veya aşırı ısınmaya bağlı olarak standby regülatör katının çökmesi (ön kırmızı standby ışığının hiç yanmaması), cihazın hiçbir şekilde tetik alıp açılmaması ya da LED barları süren yüksek voltaj invertör hattındaki diyot/kondansatör deformasyonları nedeniyle ses gelip görüntünün olmaması (ekrana ışık tutunca görüntünün arkadan çok silik fark edilmesi) kroniktir. Sipariş vermeden önce cihazınızın içini açarak arızalı power kartının üzerindeki EAX66203001 (1.6) yazısını ve soket yapılarını 083f1bae-2920-4318-8a56-74c9b83b40b3.jpg ilan resmimizle birebir karşılaştırarak satın alınız.
