LG 42LK530 TV Güç Besleme Kartı (Power Supply) - EAX61124201 / 16 LGP4247-10H Orijinal

LG markasının yüksek performanslı LCD televizyon serilerinden olan LG 42LK530 (ve aynı besleme şasesini kullanan muadil 42/47 inç LG modellerinde) kullanılmak üzere tasarlanmış orijinal LG güç besleme kartı (power supply). Şebeke voltajındaki ani dalgalanmalar, elektrik kesintileri, yüksek voltaj veya uzun süreli kullanıma bağlı termal yıpranmalar nedeniyle bu televizyonlarda sıklıkla görülen; cihaza hiç elektrik gelmemesi, standby (bekleme) ışığının hiç yanmaması ya da standby ışığı yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

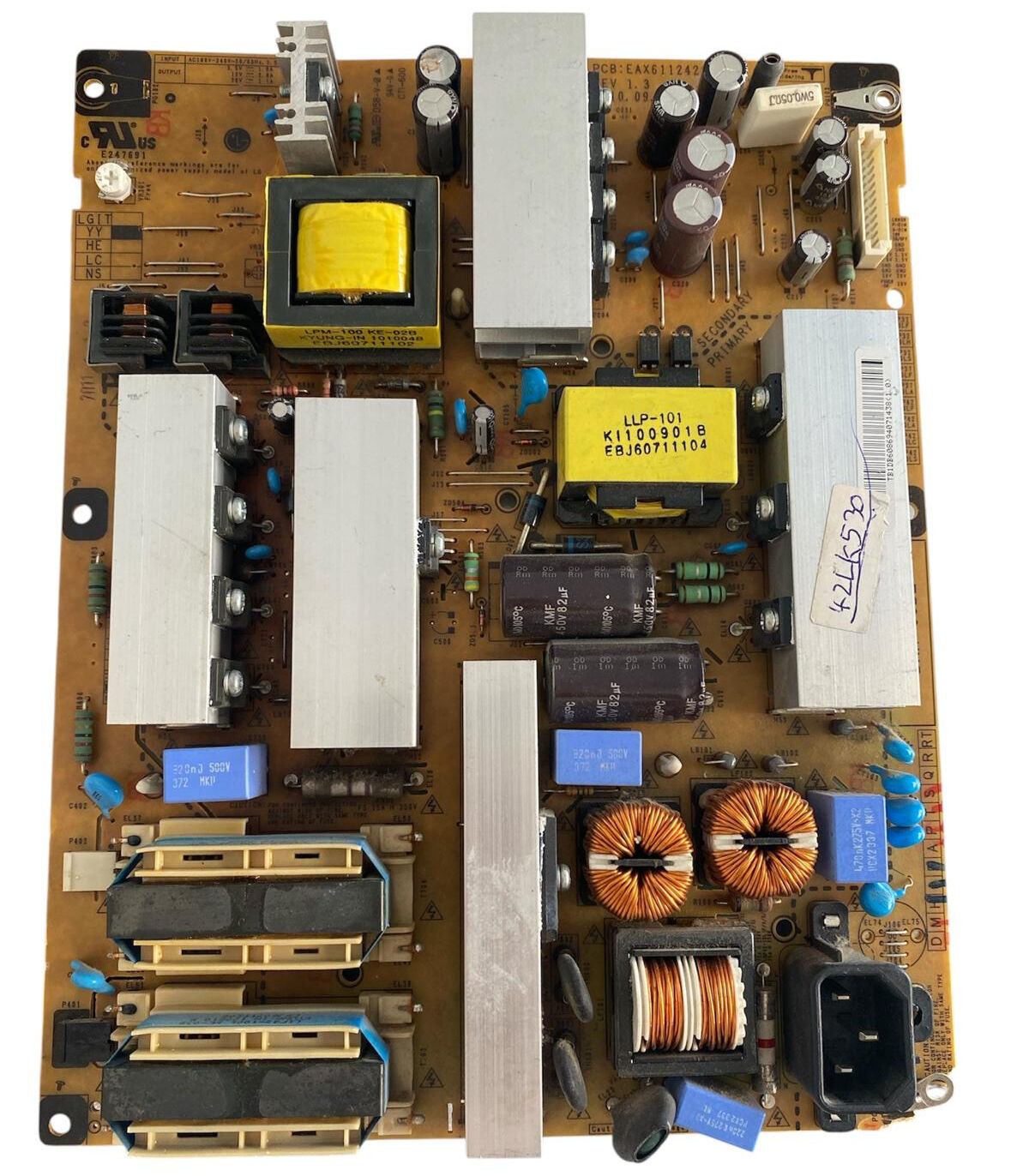

7c8c932c-04f8-47cf-9231-443f4c79cd2d.jpg görselinde yer alan bu orijinal parça, teknik servis istasyonlarımızda profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana güç transformatör sargı kararlılığı, regülatör çıkış voltajları (3.5V, 12V, 24V) ve CCFL floresan/invertör besleme hatları yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Kartın sağ tarafındaki soğutucu blok üzerinde yer alan kağıt etikette "42LK530" modeli elle not düşülmüştür. Ürünümüz üzerinde herhangi bir komponent değişimi, yol onarımı veya tamir işlemi yapılmamış (tamirsiz) olup, tüm bileşenleri fabrikasyon temizliğinde ve orijinal kalitesinde ikinci el temiz çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki EAX61124201 (özellikle revizyon numarası) kodunun ve soket pin yerleşimlerinin birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: LG / LGIT

• Uyumlu TV Modeli: LG 42LK530 (ve muadil EAX61124201 şaseli LG LCD televizyonlar)

• PCB Şase Kodu: EAX61124201 (Revizyon: 1.3 / Revizyon Detayı: 1.6)

• Model Kodu: LGP4247-10H

• Ana Transformatörler ve Sürücü Bileşenleri:

  • LLP-101 KI100901B EBJ60711104 (Ana Güç Trafosu)

  • LPM-100 KE-02B EBJ60711102 (Yardımcı Standby Trafosu)

• Giriş Voltajı (AC Input): 100V-240V ~ 50Hz/60Hz 2.0A

• Filtre Kondansatör Grubu: 2 adet yatay konumlandırılmış 450V 82µF (105°C) KMF Serisi Samyoung Yüksek Voltaj Kondansatörü

• Giriş Koruması: T5.0A H 250V Cam Gecikmeli Sigorta ve Varistör Koruması

• Bölgesel Şase Yapısı:

  • PRIMARY (High Voltage - Sıcak Bölge / ATTENTION: LIVE PARTS)

  • SECONDARY -> COLD (Düşük Voltaj İzole Çıkış Bölgesi)

• Malzeme Standartları: RoHS ve Kurşunsuz (Pb-Free) Uyumlu, SW 94V-0

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

Bu LCD televizyon serisinde, besleme kartındaki arızaların yanı sıra yüksek voltaj üreten invertör trafolarında veya ekranın içerisindeki CCFL (floresan) aydınlatma tüplerinde zamanla yıpranma ve kısa devre oluşabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, ekrana bir anlık ışık (logo) gelip hemen kararıyor ancak ses gelmeye devam ediyorsa; sorun besleme kartının ana çıkışlarından ziyade floresan tüplerin ömrünü tamamlamasından ya da yüksek voltaj koruma devresinin (OVP) devreye girmesinden kaynaklanıyor olabilir.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde tüm panel içi aydınlatma bileşenlerinin omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
