LG 42LM3450-ZA TV Güç Besleme Kartı (Power Supply) - EAX64770201 (1.8) EAY62713701 Orijinal

LG markasının 3D özellikli popüler modellerinden olan LG 42LM3450-ZA (ve aynı besleme şasesini kullanan muadil 42 inç LG LED TV) televizyonlarda kullanılmak üzere üretilmiş orijinal LG güç besleme kartı (power supply). Şebeke elektriğinde meydana gelen ani dalgalanmalar, voltaj yükselmeleri, yıldırım düşmesi veya uzun süreli kullanıma bağlı termal yıpranmalar nedeniyle bu serilerde sıkça görülen; televizyona hiç elektrik gelmemesi, ön panel kırmızı standby (bekleme) ışığının hiç yanmaması ya da standby ışığının yanıp sönmesine rağmen cihazın ana anakartı tetikleyemeyip açılmaması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

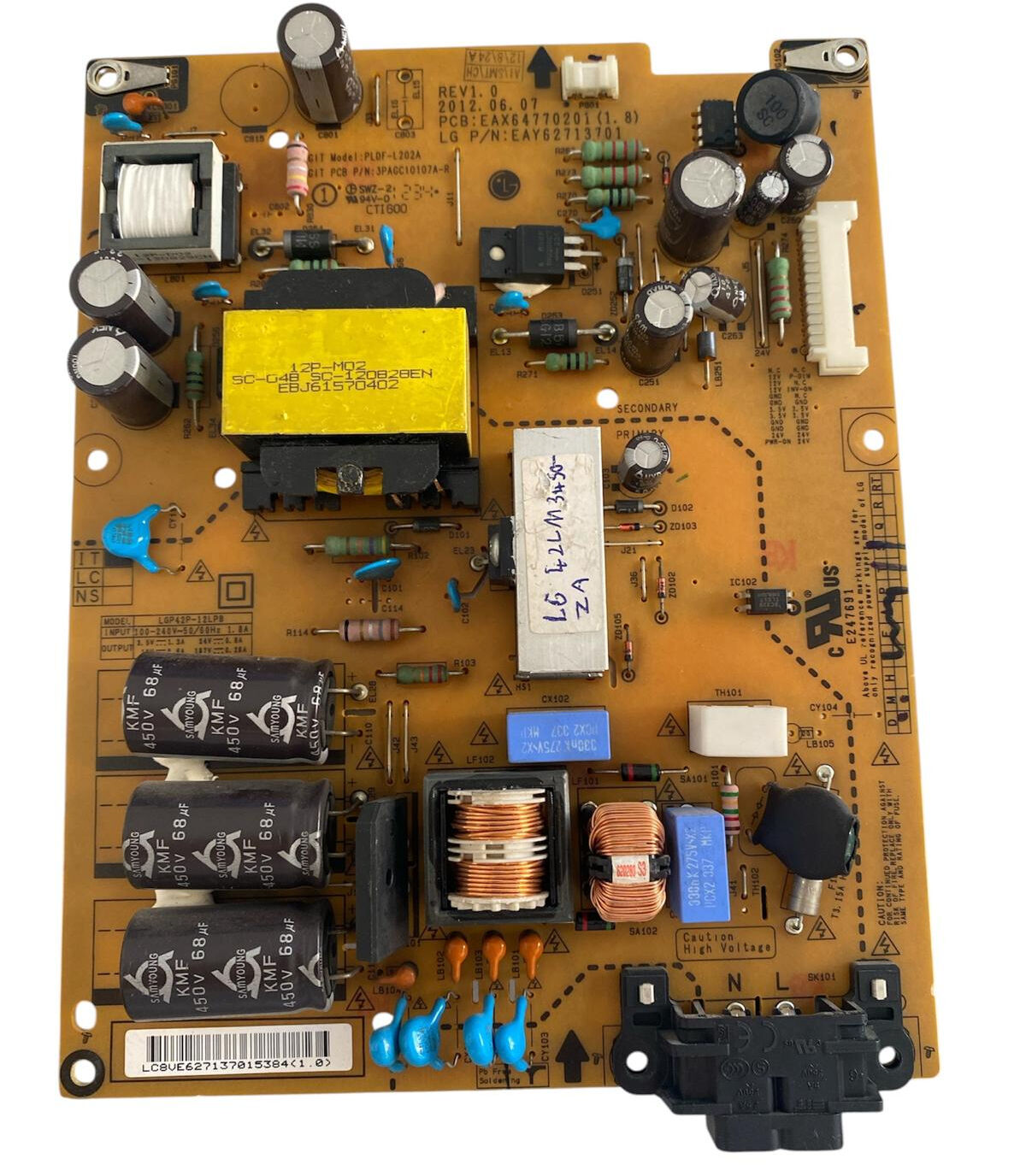

fd268ee6-7e59-4c43-9010-c220f08d3bb8.jpg isimli görseldeki bu orijinal yedek parça, teknik servis istasyonlarımızda profesyonel test panelleri ve hassas ölçüm ekipmanları üzerinde; yüksek voltaj primer filtre katı, ana güç transformatör sargı kararlılığı, regülatör çıkış voltajları ve panel arka aydınlatma LED sürücü katı yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Kart üzerindeki dikey soğutucu blok üzerine mavi kalemle "LG 42LM3450-ZA" ibaresi not düşülmüştür. Ürünümüz üzerinde herhangi bir komponent değişimi, hat onarımı veya tamir işlemi yapılmamış (tamirsiz), tüm bileşenleri fabrikasyon temizliğinde ve orijinal kalitesinde ikinci el çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki EAX64770201 (1.8) ve EAY62713701 kodlarının birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: LG

• Uyumlu TV Modeli: LG 42LM3450-ZA (ve muadil EAX64770201 kullanan LG 42" LED TV modelleri)

• PCB Şase Kodu: EAX64770201 (1.8) (REV1.0 / Date: 2012.06.07)

• LG P/N (Yedek Parça Kodu): EAY62713701 (GIT PCB P/N: 3PAGC10107A-R)

• Model Kodu: LGP42P-12LPB (PLDF-L202A)

• Yazılım / Üretim Barkod Bilgisi: LC8UE627137015384 (1.0)

• Ana Transformatör Bileşeni: 12P-M02 SC-G4B SC-120828EN EBJ61570402 (Sarı Büyük Trafo)

• Giriş Voltajı (AC Input): 100V-240V ~ 50Hz/60Hz 1.8A

• Filtre Kondansatör Grubu: 3 adet dikey konumlandırılmış 450V 68µF (105°C) KMF Serisi Yüksek Voltaj Kondansatörü

• Giriş Koruması: T3.15A H 250V Cam Gecikmeli Sigorta ve Varistör Koruması

• Bölgesel Şase Yapısı:

  • PRIMARY (High Voltage - Sıcak Bölge / ATTENTION: LIVE PARTS)

  • SECONDARY -> COLD (Düşük Voltaj İzole Çıkış Bölgesi)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Durumu: Montaj işlemi uzman teknik servis personeli veya yetkili kişilerce yapıldığında garanti kapsamındadır

Önemli Notlar ve Montaj Tavsiyesi

LG'nin LM, LN ve LA serisi LED televizyonlarında panel içi arka aydınlatma (LED bar) arızaları kronik olarak sıklıkla görülmektedir ve bu durum çoğunlukla besleme kartı arızasıyla karıştırılabilmektedir. Eğer cihazınız açıldığında standby ışığı sönüyor, arka ışıklar bir anlık göz kırpıp gidiyor veya ses olduğu halde ekrana görüntü gelmiyorsa (ekrana fener tuttuğunuzda arkada gölge görüntü seçiliyorsa), sorun besleme kartından ziyade panel içi LED barlardan kaynaklanmaktadır.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde panel içi LED barların kısa devre ve omaj kontrollerinin yapılması önemle tavsiye edilir. Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, kartın altındaki yalıtım plastiğinin yerinde olduğunu ve primer katındaki yüksek voltaj kondansatörlerinin tamamen deşarj olduğundan emin olunuz.
