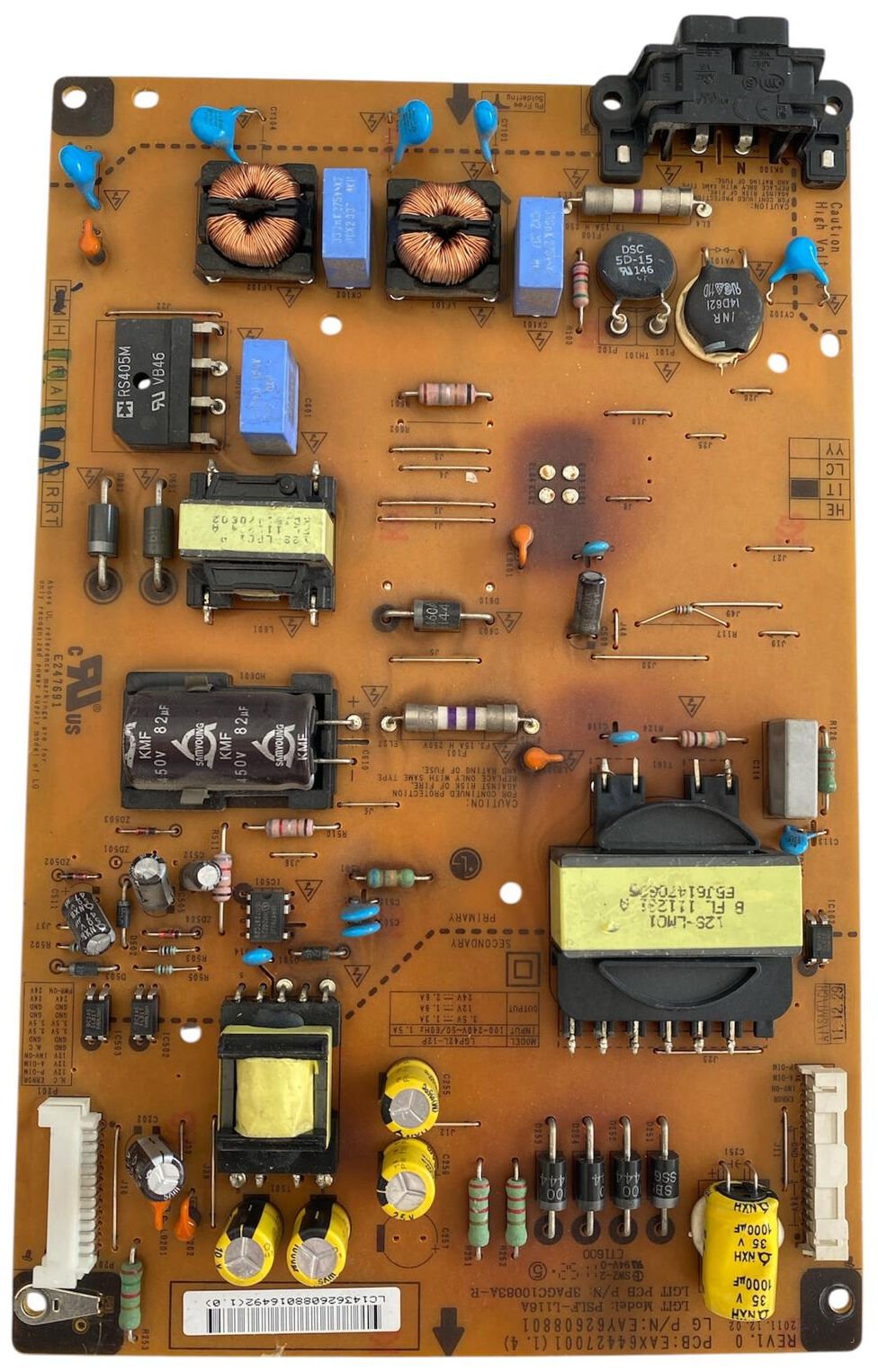

LG 42LS5600 Besleme Kartı EAX64427001(1.4) EAY62608801 Orijinal TV Power Supply

LG 42LS5600 başta olmak üzere aynı şase mimarisini ve güç tasarımını paylaşan LG 42 inç LED televizyon modelleriyle %100 fabrikasyon uyumlu, orijinal LG üretimi LGP42L-12P model (PCB Stok Kodu: EAX64427001 (1.4) / LG P/N: EAY62608801) televizyon güç besleme (Power Supply / PSU) kartıdır. Cihazın ihtiyaç duyduğu kararlı sistem voltajlarını ve arka aydınlatma LED akımını en yüksek verimlilikle regüle eden orijinal yedek parçadır.

Kartın donanımsal güç bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Doğrultma Katı (PRIMARY): Sağ üst köşede AC 220V şebeke elektrik giriş konnektörü (P100), hemen altında dikey beyaz sigorta, parazit süzücü çift sargılı şok bobinleri, mavi EMI kondansatörleri ve koruyucu varistör/termistör grubu yer alır. Sol orta düzlemde ise yüksek gerilim doğrultma görevini üstlenen yatay konumlandırılmış mat siyah Samyoung marka ana filtre kondansatörü (450V 82µF) konumlandırılmıştır.

• Güç Dönüşüm Katı (Trafolar): Kartın orta-sağ alt alanında, primer ve sekonder katları ayıran kalın yalıtım sargılı 12S-LM01 ana switching güç trafosu yer almaktadır. Sol alt kısımda ise stand-by voltaj regülasyonunu sağlayan yardımcı küçük bir trafo yer alır.

• Çıkış ve Filtre Grubu (SECONDARY): Sol alt tarafta anakarta ana sistem voltajlarını (3.5V Standby / 12V / 24V) aktaran P201 soket yapısı, sağ alt köşede ise ekran içi LED barlarını süren P801 dâhili invertör sürücü çıkış soketi konumlandırılmıştır. Sekonder çıkış hatlarında yüksek kaliteli sarı Samyoung marka filtre kondansatörleri (35V 1000µF) kullanılmıştır.
