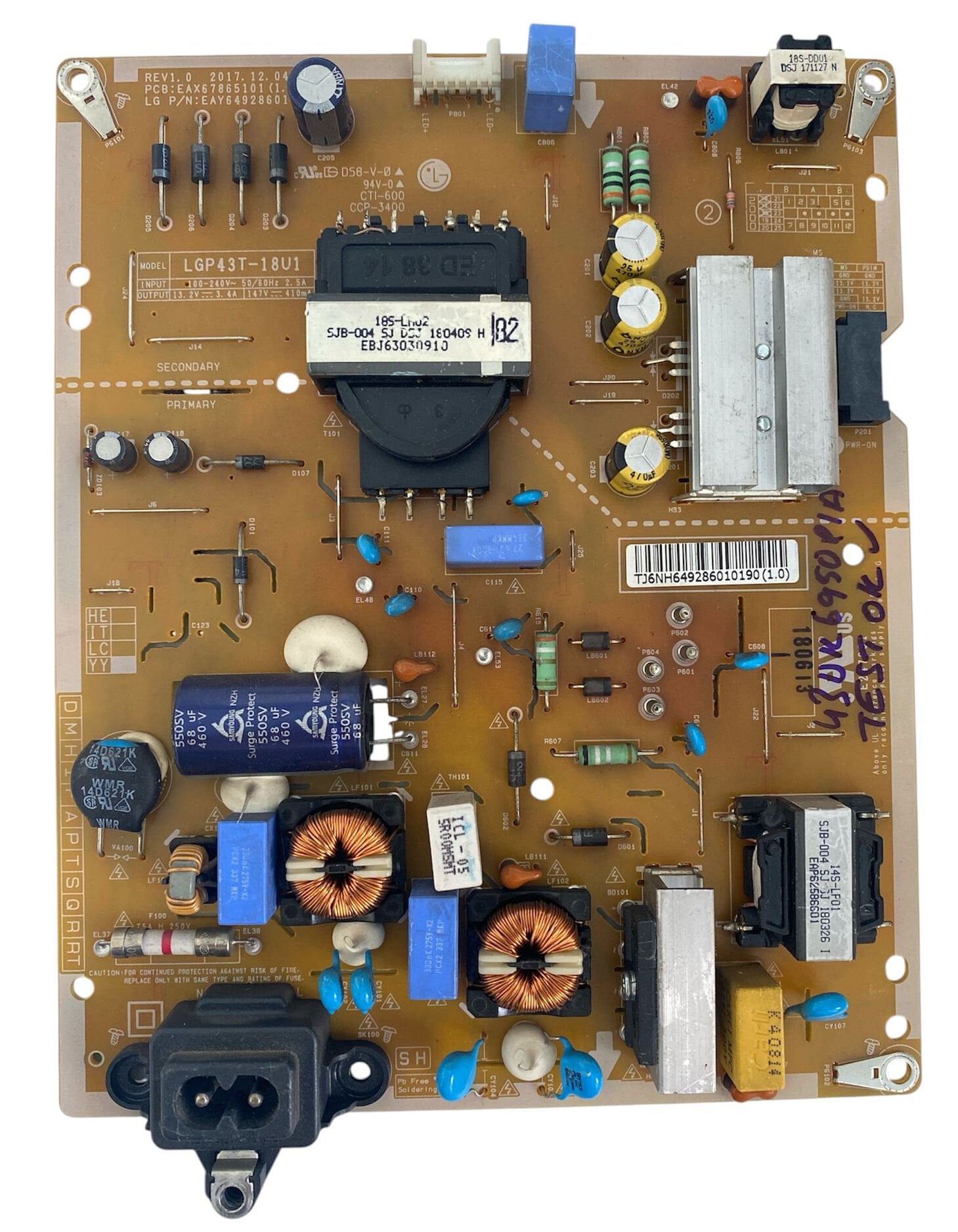

LG 43UK6950 Besleme Kartı – EAX67865101 EAY64928601 LGP43T-18U1 Çıkma Power Supply

LG'nin ultra yüksek çözünürlüklü UHD 4K Smart LED TV serilerinden 43UK6950 (Özellikle 43UK6950PLB / 43UK6950PIA) modelleriyle tam uyumlu, EAX67865101 (1.6) şase ve EAY64928601 parça numaralı orijinal temiz söküm televizyon besleme (Power Supply) kartıdır. Cihazın ana kart sinyal yolları için $13.2\text{V}$ ($3.4\text{A}$) kararlı çalışma akımını sağlayan, ekran arka aydınlatması (LED barlar) için ise dahili sürücü (Inverter) katı üzerinden $147\text{V}$ ($410\text{mA}$) yüksek voltaj regülasyonu üreten, yüksek frekanslı anahtarlamalı (SMPS) tek katmanlı kahverengi PCB mimarisine sahip orijinal güç modülüdür.

Kartın teknik komponent mimarisi detaylıca incelendiğinde; alt bölümde konumlandırılmış kulaklı montaj yuvasına sahip iki pinli standart AC şebeke giriş soketi, akım dalgalanmalarını sönümleyen T5A H 250V seramik sigortası, parazit önleyici mavi kaplı EMI filtre diskleri ve iki adet yüksek endüktanslı şebeke bobini (filtre katı) göze çarpar. Hemen sol orta tarafta, şebeke elektriğini filtreleyen yan yana yerleştirilmiş iki adet büyük, mavi kılıflı yüksek voltaj ve yüksek ısıl dayanımlı ($550\text{V } 68\mu\text{F}$) ana filtre kondansatörü (Surge Protect) konumlandırılmıştır. Kartın merkezinde "PRIMARY" (Sıcak/Canlı) kat ile "SECONDARY" (Soğuk/Yalıtılmış) katı birbirinden ayıran belirgin beyaz yalıtım çizgisinin üzerinde, voltajı basamaklayan 18S-LIV02 / EBJ63030910 kodlu güçlü ana trafo modülü yer alır. Sağ üst kenarda ise yüksek akım altında çalışan schottky diyotları ve güç transistörlerini termal dalgalanmalardan korumak için tasarlanmış geniş yüzeyli dikey alüminyum soğutucu (Heatsink) plaka monte edilmiştir. Kartın üst sağ tarafında ana karta giden çoklu voltaj çıkış soketi, üst orta kısmında ise doğrudan panel arkasındaki LED barlara akım gönderen 2 pinli beyaz LED besleme konnektörü eksiksiz yer almaktadır.
