LG 47'' 3D Full HD LED TV Ana Kart (Main Board) - EAX64909901(1.0) / EBT62058354 / LG 47LM615S (LC470EUE Panel Uyumlu) Orijinal

LG markasının 47 inç Cinema 3D Full HD LED televizyon serilerinden LG 47LM615S / 47LM615 (ve aynı EAX64909901(1.0) / LD21B / LC21B PCB şasesini kullanan 42LM615S, 47LM615S, 55LM615S gibi LG Cinema 3D LED TV modelleri) için üretilmiş orijinal LG Electronics üretimi ana kart (main board / motherboard).

Televizyonun açılışta LG logosunda takılı kalması (bootloop), ön bekleme ışığının (standby LED) kırmızı yanıp sönerek cihazın açılmaması veya tetiklememesi, NAND Flash / EEPROM yazılım çökmeleri, HDMI, USB veya VGA portlarının sinyal vermemesi, ses var görüntü yok veya LGE ana işlemci (soğutucu blok altındaki çip) kaynaklı kilitlenmelerin kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

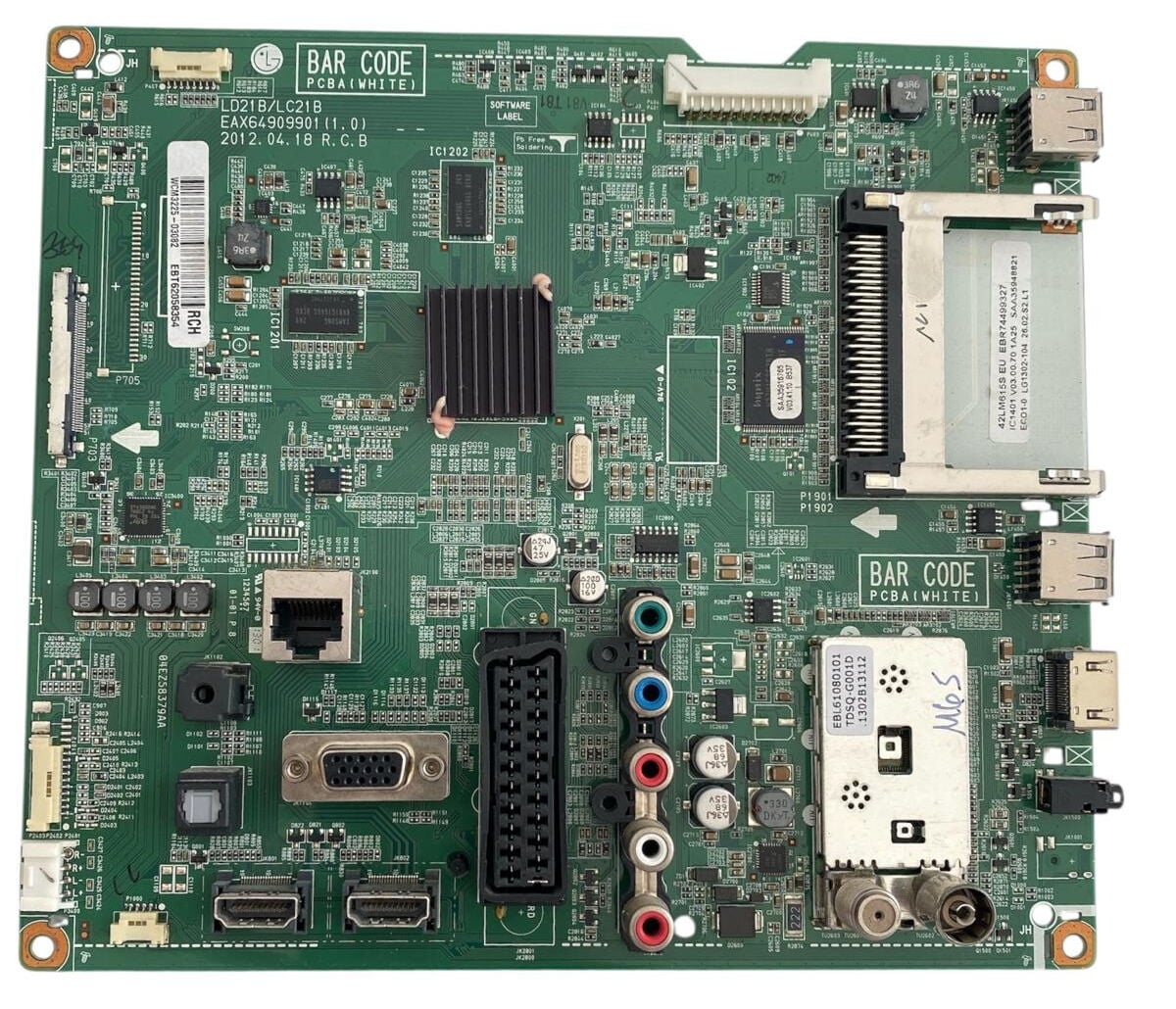

Görselde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel test cihazları ve yazılım programlama istasyonları üzerinde; siyah alüminyum soğutucu altındaki LGE 3D görüntü işlemcisi performansı, Hynix ve Samsung RAM bellekler, NAND Flash entegreleri, 3D Full HD paneller (LC470EUE / LC420EUE vb.) için LVDS ekran çıkış katı, dahili EBL61080101 TDSQ-G001D dijital DVB-S2/T2/C uydu & karasal tuner katı sinyal alımı, çoklu HDMI / USB / Ethernet LAN port kararlılığı, Full SCART / PC VGA / Component / Composite analog girişleri ve DC-DC voltaj regülatörleri yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (TEST OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi, BGA reballing veya onarım işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın sol üst tarafındaki EAX64909901(1.0) (LD21B/LC21B 2012.04.18 R.C.B) PCB şase numarasını, barkod etiketindeki EBT62058354 (WCM3225-03062) veya EBR74499327 kodlarını ve televizyonunuzun arka etiketindeki 47LM615S / 47LM615 model bilgisini kontrol ediniz.

Teknik Özellikler

• Ürün Türü: 3D Full HD LED TV Ana Kartı (Main Board / Motherboard)

• Üretici Marka: LG Electronics

• Uyumlu TV Modelleri: LG 47LM615S, 47LM615, 42LM615S, 55LM615S Serisi 3D Cinema LED TV'ler

• Uyumlu Panel: LG Display LC470EUE, LC420EUE ve Uyumlu Full HD 3D IPS Paneller

• PCB Şase Kodu: EAX64909901(1.0) (LD21B / LC21B Platformu, Date: 2012.04.18)

• LG Parça / Barkod Kodları: EBT62058354, EBR74499327

• Ana İşlemci (SoC): LGE 3D Dual-Core Engine Processor (Siyah Alüminyum Soğutuculu)

• Bellek & Depolama: SKhynix & Samsung DDR SDRAM + NAND Flash Depolama

• Tuner Modülü: Dahili LG EBL61080101 TDSQ-G001D Dual Tuner Katı (DVB-S2 Dahili Uydu Alıcısı & DVB-T/C Karasal/Kablo RF Girişi)

• Bağlantı Portları:

  • 3 Adet HDMI Girişi

  • 2 Adet USB Girişi (Medya Oynatıcı / Servis Portu)

  • RJ45 Ethernet (LAN) Portu

  • Full SCART (RGB / AV) Girişi

  • VGA (PC D-Sub 15-Pin) Girişi & PC Ses Giriş Jakı

  • Component (YPbPr) / Composite RCA Video ve Ses Girişleri

  • Dijital Optik (SPDIF) Ses Çıkışı & 3.5mm Kulaklık Jakı

  • CI+ PCMCIA Smart Kart Slotu (3D TV Modülü Uyumlu)

• Tasarım Standartları: RoHS, Pb Free Soldering, LG LD21B Platformu (94V-0 04EZ58379AA)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli (TEST OK)

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

LG 47LM615S EAX64909901(1.0) anakart değişimlerinde, kart takıldıktan sonra farklı panel revizyonuna (LC470EUE-SEF1, SEU1 vb.) veya farklı ekran boyutuna (42", 47", 55") sahip cihazlarda ekranda ters görüntü, renk bozulması (LVDS Jeida/VESA mapping farkı) veya 3D mod uyumsuzluğu oluşabilir. Bu durum bir anakart arızası olmayıp, LG servis kumandası (IN-START tuşu) ile servis menüsüne girilerek Tool Option / Panel Type ayarlarının eşleştirilmesi veya yazılım güncellenmesi ile kolayca çözülür.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, statik elektriğin boşalmasını bekleyiniz ve panelin hassas LVDS flex kablosunu kart üzerindeki sokete takarken tırnakların tam oturduğundan ve pinlerin ezilmediğinden emin olunuz.
