LG 47LA690S Besleme Kartı – EAX64905701 EAY62810901 Orijinal Çıkma Power Supply

LG Cinema 3D Smart LED TV serisinin en çok tercih edilen modellerinden olan LG 47LA690S 47 inç ($119\text{ Ekran}$) cihazı ile birebir uyumlu, EAX64905701 (2.3) PCB üretim numarasına ve EAY62810901 LG fabrika parça koduna sahip orijinal temiz söküm televizyon güç besleme (Power Supply Unit - PSU) kartıdır. Şehir şebeke akımını regüle ederek ana kartın ve yardımcı donanımların kararlı çalışması için gerekli olan alt voltaj döngülerini ($3.5\text{V}$, $12\text{V}$, $24\text{V}$) üretirken, panel arkasındaki hassas LED aydınlatma barlarını besleyen sürücü devresini de tek bir kahverengi PCB üzerinde barındırır.

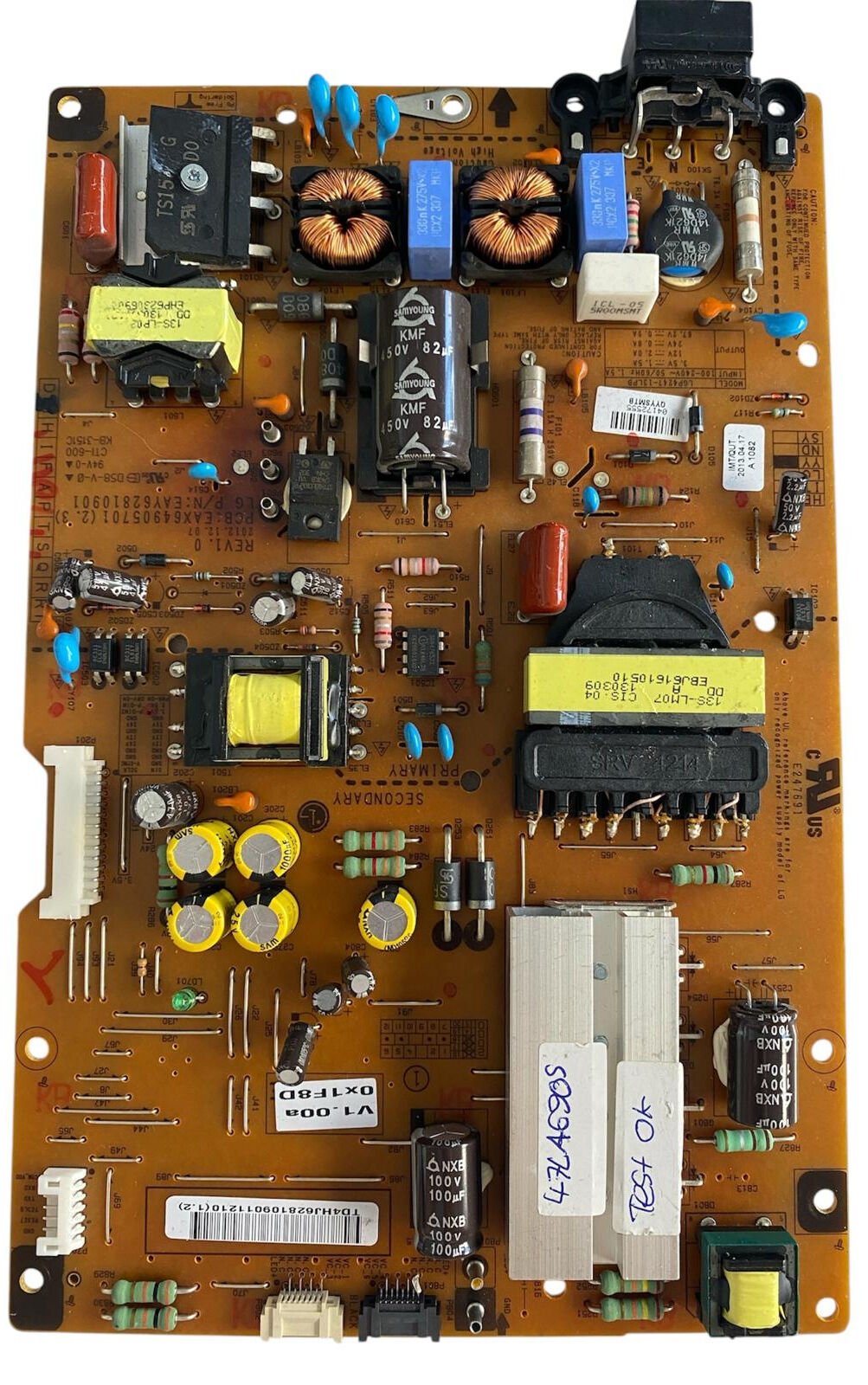

Kartın teknik mimarisi incelendiğinde; sağ üst köşede AC şebeke giriş soketi, akım koruma sigortaları ve parazit önleyici EMI filtre devre sargıları konumlandırılmıştır. Doğrultulan yüksek gerilim akımı, kartın üst merkezinde yer alan yüksek kaliteli Samyoung 450V 82uF ana filtre kondansatörü ile sönümlenir. Sistem yükünü anahtarlayan TS15G köprü diyot katı ile sağ alt tarafta yer alan geniş yüzeyli mat alüminyum soğutucu (Heatsink) plaka, yüksek akım çeken güç transistörlerini termal koruma altında tutar. Kartın merkez aksındaki sarı yalıtımlı 13S-LM07 B (EBJ61610510) ve sol üstteki 13S-LP02 trafoları, voltajı güvenli seviyelere indirgeyen ana Switching elemanlarıdır. Sol alt kenardaki beyaz pinli soket ise doğrudan ana karta (Mainboard) regüle voltaj çıkışlarını aktarır.
