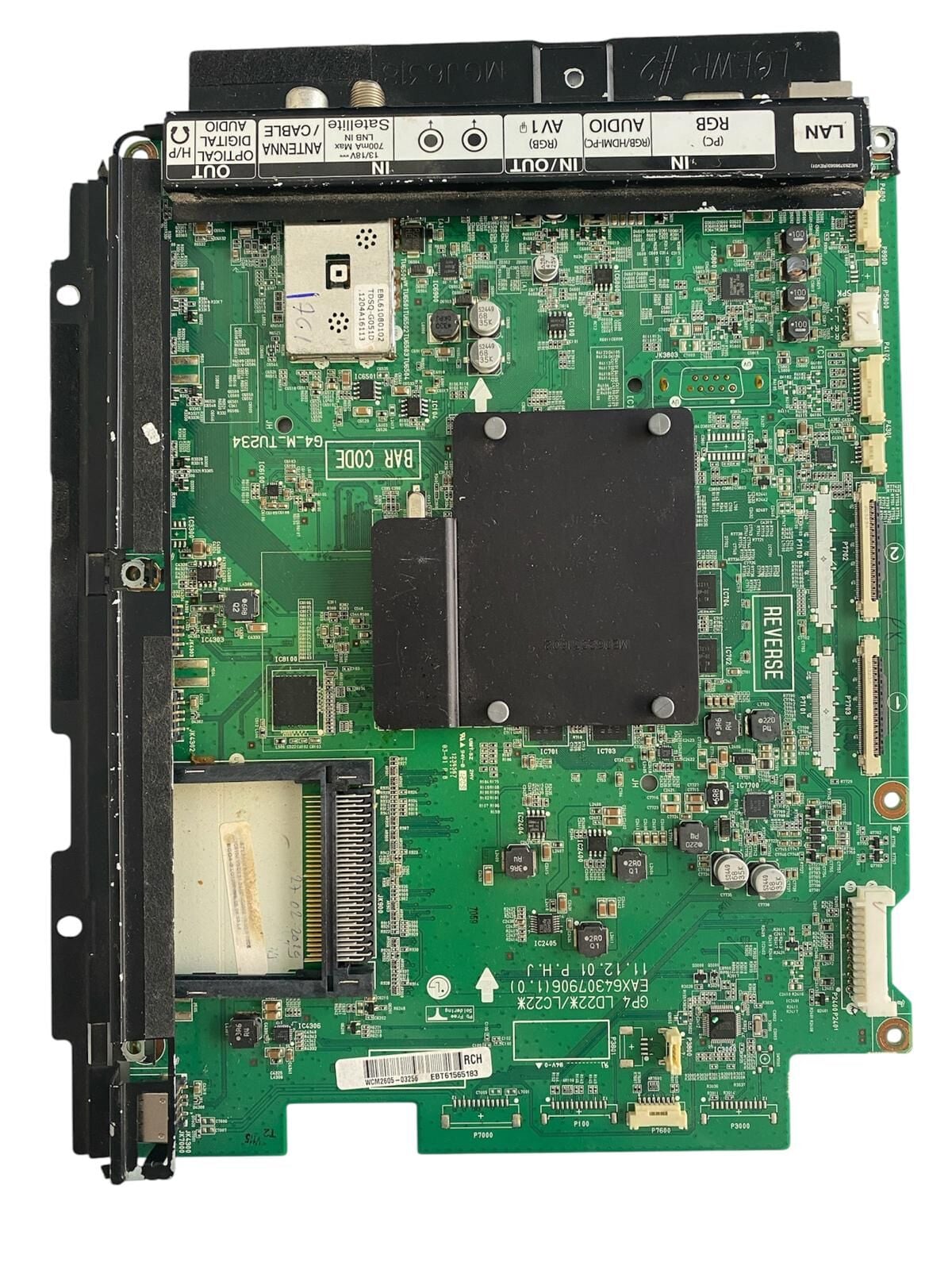

LG 47LM660S Ana Kart – EAX64307906(1.0) Premium Smart 3D Main Board
LG’nin 47 inç (119 ekran) Cinema 3D, Smart TV özellikli ve kenar aydınlatmalı (Edge LED) premium serisi olan 47LM660S modelinden sökülmüş, EAX64307906(1.0) şase numaralı orijinal çıkma televizyon ana kartıdır (Main Board). Cihazın akıllı TV arayüzünü (NetCast), dahili Wi-Fi/LAN ağ protokollerini, 3D derinlik işleme motorunu, uydu sinyal yönetimini ve tüm zengin harici bağlantı kaynaklarını üzerinde barındıran, çok katmanlı, yüksek yoğunluklu yeşil PCB mimarisine sahip üst segment bir elektronik karttır.
Kartın teknik donanım yapısı ve zengin port havuzu incelendiğinde; üst panelde analog ses ve görüntü aktarımı için dikey yerleşimli çift Scart (AV1/AV2) soketi, komponent (RGB/YPbPr) RCA girişleri ve VGA (PC) bağlantı noktası yer alır. Yan ve dijital panel girişlerinde yüksek çözünürlüklü dijital görüntü/ses aktarımı sağlayan HDMI portları, Smart TV uygulamaları ve multimedya oynatıcılar için USB girişleri, kablolu ağ bağlantısı için RJ45 LAN soketi, optik dijital ses çıkışı ve biri dahili HD uydu alıcısı (DVB-S2), diğeri karasal/kablolu yayın (Antenna/Cable) olmak üzere çift tuner modülü konumlandırılmıştır. Kartın sol alt köşesinde ise şifreli yayın modülleri için CI (Common Interface) yuvası yer almaktadır. İşlemci (CPU) ve grafik yongasının (GPU) akıllı TV uygulamaları ve 3D görüntü işleme esnasında ürettiği yüksek ısıyı absorbe etmek amacıyla, kartın merkezine siyah renkli, geniş yüzeyli ve fırınlanmış özel bir alüminyum soğutucu blok yerleştirilmiştir. Bu kartı standart modellerden ayıran en önemli teknik detay, sağ alt kısımda yer alan ve yüksek frekanslı 3D/Smart panel datalarını ekrana ileten çift hatlı LVDS flex kablo konnektör mimarisidir.
