LG’nin yüksek çözünürlüklü 4K Ultra HD akıllı televizyon serilerinde kullanılan, EAX66360501 parça numaralı (Fabrikasyon şase kodu: LGP49-15ULK) orijinal televizyon güç besleme kontrol kartıdır (Power Board / Power Supply). LG 49UF8507 ve uyumlu 49 inç ($124\text{ ekran}$) Ultra HD LED televizyonların şebekeden aldığı 100-240V alternatif akımı ($AC$), ana kontrol kartının (Main Board) ve dahili panel arka aydınlatma (LED Backlight) devrelerinin ihtiyaç duyduğu kararlı doğru akım ($DC$) voltaj formlarına dönüştürmek üzere tasarlanmıştır.

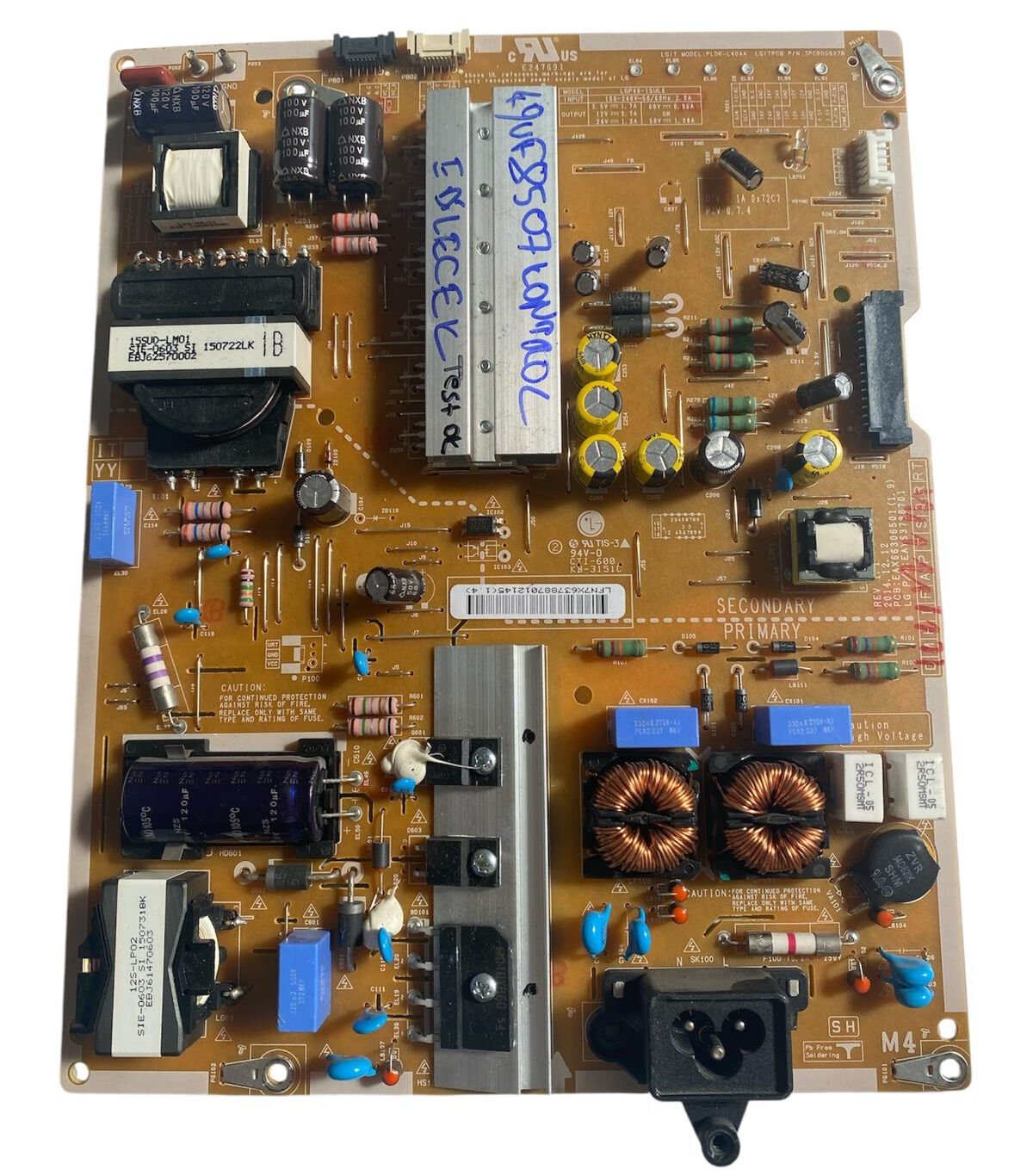

Üst segment bir donanım mimarisine sahip olan bu güç kartı üzerinde; şebekeden gelebilecek yüksek frekanslı gürültüleri sönümleyen çiftli EMI filtre şok bobinleri, aktif güç faktörü düzenlemesini sağlayan PFC katı, yatay yerleşimli büyük ana yüksek voltaj kondansatörü ve ısı dağılımını optimize eden 2 adet geniş dikey gümüş renkli alüminyum soğutucu blok yer almaktadır. Sol üst katmanda yer alan kararlı trafo grubu ve çıkışındaki düşük ESR değerli filtre kondansatörleri sayesinde, televizyonun ana işlemci döngülerine ve panel LED sürücü yollarına pürüzsüz akım aktarımı sağlanır. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından AC/DC voltaj çıkış döngüleri, yük altındaki akım kararlılığı, PFC aktiflik kontrolü ve kısa devre koruma mekanizmaları kontrol edilerek onaylanmış TEST OK durumundaktadır.
UYUMLU MODELLER:
-
Uyumlu TV Serileri: Başta LG 49UF8507, 49UF8507-ZA serileri olmak üzere; iç kasa şasi vidalama yerleşimi, ana karta giden soketli kablo pin dizilimleri, panel LED aydınlatma voltaj çıkış değerleri ve EAX66360501 parça kodu birebir eşleşen tüm uyumlu LG 4K LED televizyonlar.
-
Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: EAX66360501 (1.9), LGIT Model: PLDK-L404A, LGIT PCB P/N: 3PCR00927B, Model Input: LGP49-15ULK (100-240V ~ 50/60Hz 2.0A), DC Output Değerleri: $13.2\text{V} \dots 1.1\text{A}$, $24\text{V} \dots 1.2\text{A}$, $68\text{V} \dots 0.55\text{A}$ veya $58\text{V} \dots 1.05\text{A}$, Trafo Stok Kodları: 15SUD-LM01 / EBJ62570002, 12S-LP02 / EBJ61470603, Baskı Standartları: TIS-3A 94V-0 CTI-600 KB-3151C, RoHS.
⚠️ TEKNİK NOT: 4K LED televizyon güç besleme kartıdır (Power Board). LG’nin bu nesil UHD şaselerinde şebeke elektriğinde yaşanan dalgalanmalara veya zamanla yaşlanmaya bağlı olarak; cihazın altındaki standby LED ışığının hiç yanmaması (cihaza akımın hiç gelmemesi), standby ışığının yanıp sönmesi ama televizyonun röle çıt çıt sesi verip açılmaması ya da televizyon açıldığında sesin normal gelip görüntünün anlık yanıp sönmesi veya tamamen karanlık kalması (LED sürücü katı regülasyon hatası) gibi arızalar doğrudan bu kart üzerindeki SMPS entegrelerinin, koruma diyotlarının veya kondansatörlerin deforme olmasından kaynaklanır. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal besleme kartınızın üzerindeki EAX66360501 kodunu, soket yapılarını ve parça konumlarını "49UF8507 BESLEME" talebinize istinaden referans gösterilen 468541e5-fe19-44b6-b8fb-9086990f5fff.jpg görsel ilan resmimizle birebir karşılaştırarak satın alınız.
