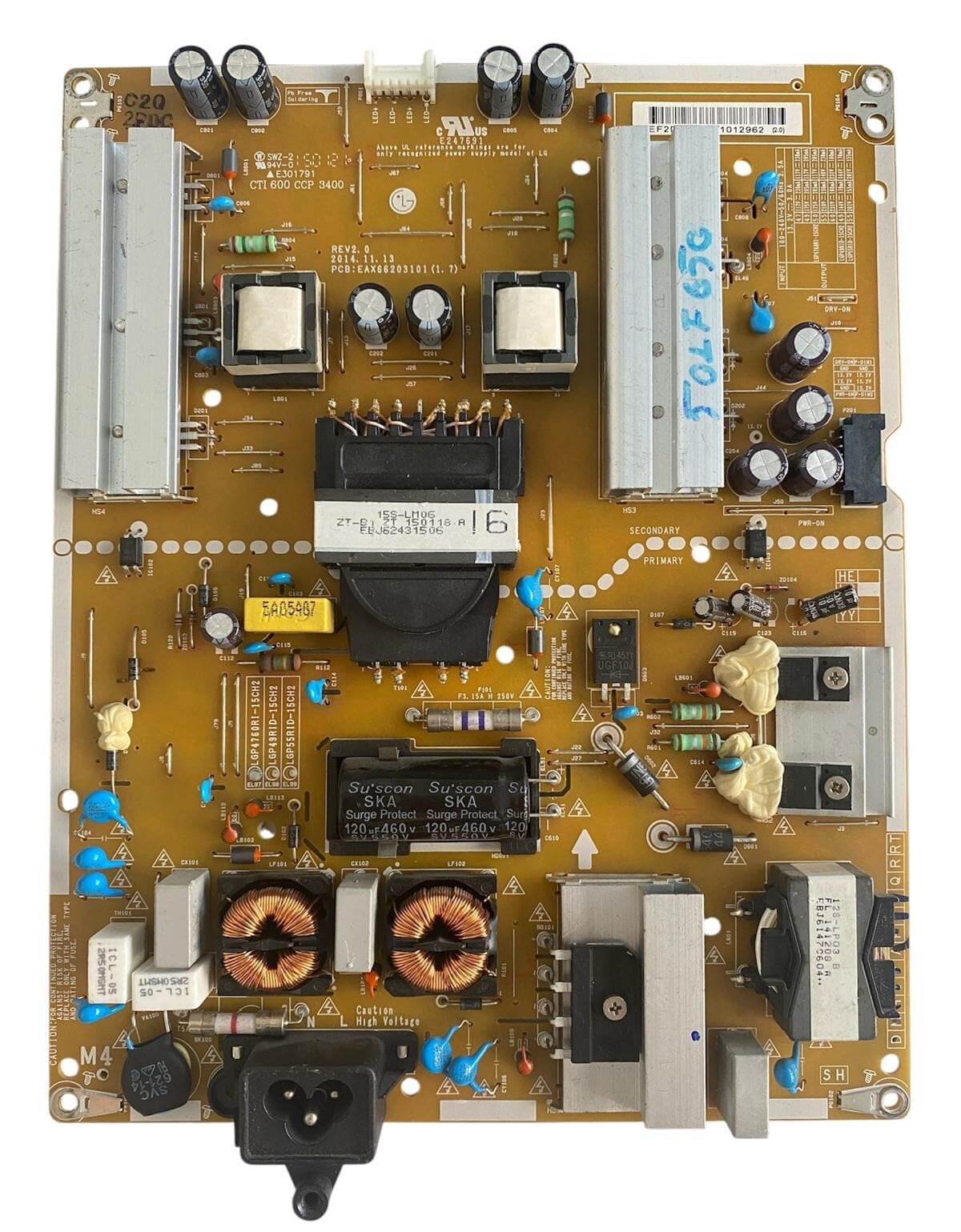

LG 50LF650 Besleme Kartı EAX66203101 (1.7) Orijinal TV Power Supply

LG 50LF650 (50LF650V) Smart 3D LED TV başta olmak üzere aynı güç şaselerini kullanan 47", 49", 50" ve 55" LF serisi LG televizyon modelleriyle tam uyumlu, orijinal LG Innotek üretimi EAX66203101 (1.7) televizyon güç besleme (Power Supply) kartıdır. Üzerindeki dâhili teknik barkod etiketinde EF20 üretim serisi ve 1012962 kodu yer almaktadır. Hem ana kart voltaj regülasyonunu kusursuz sağlayan hem de dâhili yüksek voltajlı LED sürücü (LED Driver) katını barındıran testleri tamamlanmış orijinal temiz yedek parçadır.

Kartın donanımsal güç bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve AC Filtre Katı (PRIMARY - HOT Bölgesi): Alt orta kısımda standart 3 pinli topraklamalı AC şebeke elektrik giriş soketi, akım koruma sigortası, çift sargılı büyük bakır parazit filtre bobinleri (LF101 / LF102) ve mavi emniyet kondansatörleri yer alır. Girişin hemen üzerinde yatay konumlandırılmış ikiz yapılı Su'scon SKA Surge Protect 120µF 460V yüksek voltaj ana filtre kondansatörleri (C610) konumlandırılmıştır. Alt sağ köşede ise PFC katına ait geniş yüzeyli soğutucu blok ve dikey döküm trafo bloku mevcuttur.

• Güç Dönüşüm Katı (SMPS Trafosu): Kartın tam ortasında primer ve sekonder hatları izole eden, üzerinde 15S-LM06 ZT-B1 ZT 150118-A EBJ62431506 yazılı siyah koruma bantlı büyük ana güç transformatörü (T101) yer almaktadır.

• Çıkış ve LED Sürücü Katı (SECONDARY - COLD Bölgesi): Kartın sağ ve sol üst kenarlarında sekonder katı voltaj regülatörlerini koruyan dikey hatlı geniş alüminyum soğutucu bloklar yer alır. Sağ üst köşede ana karta regüle akımları ileten çoklu pin soket yapısı (P201) ve filtre kondansatörleri bulunur. Üst ortada ise panel dâhili LED barlarını süren dikey yerleşimli beyaz renkli LED+ / LED- inverter çıkış soketi (P801) mevcuttur.
