LG 50PT351 Plasma TV Güç Besleme Kartı (Power Supply) - EAX63329901/9 EAY62171101 Orijinal

LG markasının yüksek kontrast ve akıcı görüntü performansı sunan popüler 50 inç LG 50PT351 (ve aynı güç şasesini kullanan muadil 50 inç PT serisi) Plazma (PDP) televizyon modelleri için üretilmiş orijinal LG güç besleme kartı (power supply). Plazma televizyonların yüksek akım çeken yapısı ve şebeke voltajındaki dalgalanmalar nedeniyle zamanla oluşan aşırı ısınma (termal yıpranma) sonucu ortaya çıkan; televizyonun hiç açılmaması, ön paneldeki standby ışığının yanmaması, cihaz açılmaya çalışırken içinden "tık tık" röle sesi gelip korumaya geçmesi veya cihazın sürekli kendini yeniden başlatması gibi kronik güç katı arızalarının kesin ve kalıcı çözümüdür.

Muğla'nın Ortaca ilçesinde yer alan teknik servisimizde, her türlü televizyon donanımı için yedek parça sağlamanın yanı sıra uzman teknisyenlerimizle anakart tamiri ve panel onarım hizmetleri de vermekteyiz.

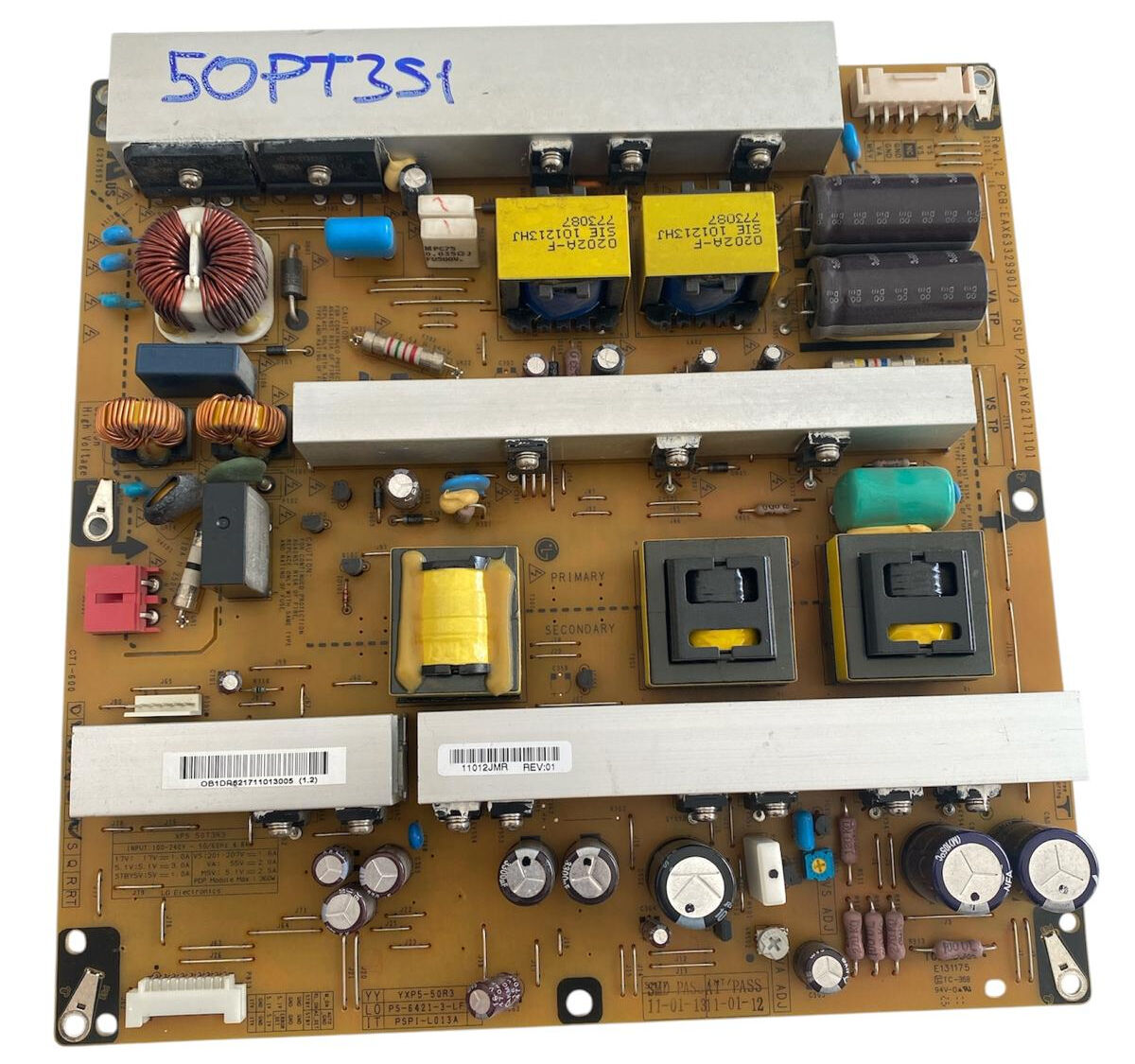

9ba36e85-b69c-456b-a6b1-c8efbfb781b6.jpg görselinde teknik detayları görülen bu orijinal çıkma yedek parça, servisimiz bünyesindeki profesyonel test panelleri ve ölçüm cihazları ile detaylıca incelenmiş; yüksek voltaj giriş katı, ana regülatör transformatörleri, röle kontrol devreleri ve plazma paneli besleyen kritik Vs ve Va voltaj hatları kontrol edilerek %100 sorunsuz çalışır durumda onaylanmıştır. Kartın en üst kısmında yer alan geniş soğutucu blok üzerinde mavi kalemle "50PT351" modeli not düşülmüştür. Ürünümüz üzerinde herhangi bir parça değişimi, yol onarımı veya lehim tamiri işlemi yapılmamış olup, fabrikasyon temizliğinde orijinal çıkma yedek parçadır.

Montaj aşamasında soket yapısı, donanım veya şase uyumsuzluğu yaşamamak adına mevcut eski kartınızın üzerindeki EAX63329901/9 kodunun ve EAY62171101 parça numarasının birebir uyuştuğundan emin olunuz.

Teknik Özellikler

• Ürün Türü: Plazma Televizyon Güç Besleme Kartı (Power Supply Board / PSU)

• Üretici Marka: LG Electronics

• Uyumlu TV Modeli: LG 50PT351 (ve muadil EAX63329901/9 şaseli 50" LG Plazma TV'ler)

• PCB Şase Kodu: EAX63329901/9 (Rev1.2)

• LG P/N (Yedek Parça Kodu): EAY62171101

• Model / Şase Tipi: YXP5-50R3 (PSPI-L013A)

• Yazılım / Üretim Barkod Bilgisi: OB1DR621711013005 (1.2) / 11012JMR REV:01

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz 4.0A

• Maksimum Çıkış Gücü (PDP Module Max): 360W

• Kritik Çıkış Voltaj Değerleri (DC Output):

  • Vs: 201V - 207V === 1.6A (Y-SUS ve Z-SUS kartları için yüksek voltaj hattı)

  • Va: 55V === 2.0A

  • M5V: 5.1V === 2.5A

  • 17V: 17V === 1.0A

  • 5.1V: 5.1V === 3.0A

• Filtre Kondansatör Grubu: 2 adet dikey konumlandırılmış yüksek voltaj filtresi (Vs ve Va kararlılığı için)

• Üretim Yeri / Sertifikalar: E131175 TC-358 94V-0, SMD PAS AT/PASS (11-01-13 / 11-01-12)

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

Plazma televizyonlarda besleme arızaları çoğunlukla tek başına gerçekleşmeyebilir. Cihaz açılmaya çalışırken röle sesleri ("tık tık") gelip tekrar kapanıyorsa veya korumaya geçiyorsa, bu durum çoğunlukla Y-SUS veya Z-SUS kartlarındaki hibrit entegrelerin (STK) ya da güç MOSFET'lerinin kısa devreye düşmesinden kaynaklanır.

Yeni takılacak besleme kartının zarar görmemesi adına montaj öncesinde mutlaka Y-SUS ve Z-SUS kartlarının girişlerindeki Vs ve Va hatlarının şaseye karşı kısa devre kontrollerini yapınız. Kısa devre tespit edilen kartlar onarılmadan yeni besleme kartını sisteme bağlamayınız. Montaj işlemine başlamadan önce mutlaka televizyonun elektrik fişini çekiniz ve yüksek voltaj kondansatörlerinin deşarj olmasını bekleyiniz.
