LG 55LA620S Anakart – EAX64797004(1.1) Orijinal Smart 3D Full HD TV Main Board

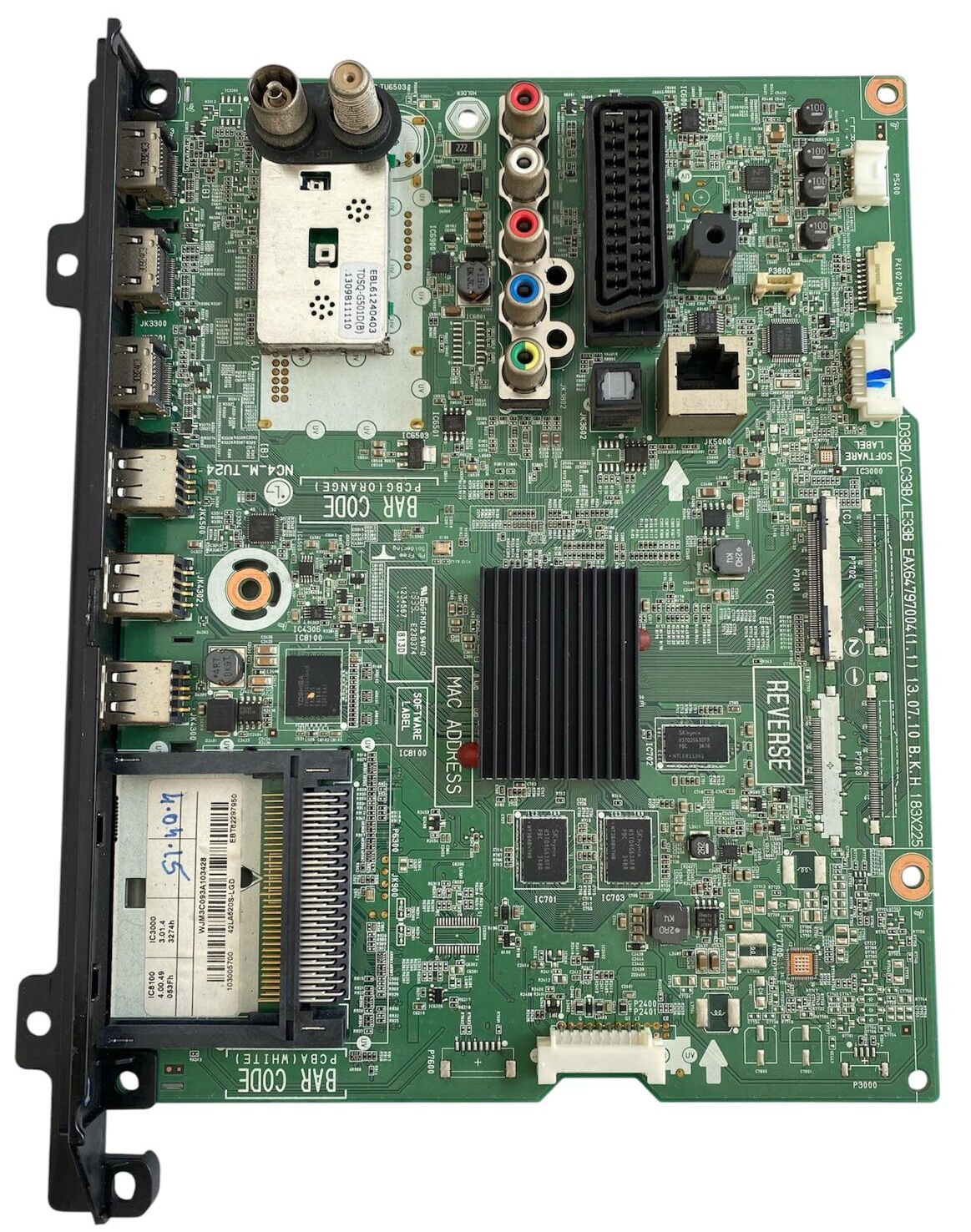

LG’nin Cinema 3D akıllı televizyon (Smart TV) platformuna, dinamik arka aydınlatma kontrol döngülerine ve gelişmiş Triple XD Engine görüntü motoru katmanlarına sahip LA serisinde kullanılan, EAX64797004(1.1) parça numaralı orijinal televizyon ana kontrol kartıdır (Main Board). LG 55LA620S modeli ve uyumlu 55 inç ($140\text{ ekran}$) Smart 3D LED televizyonların tüm donanımsal arayüz yönetimlerini, çok boyutlu sinyal ayrıştırma döngülerini, dijital ses mikserlerini ve kablolu/kablosuz internet ağ senkronizasyonlarını yürütmek üzere tasarlanmıştır. Kartın merkezinde, yüksek yük altında bile ısı dağılımını optimize eden dikey hatlı siyah renkli taraklı alüminyum soğutucu blok ve çevresinde kararlı işlem döngüleri sağlayan SK hynix üretimi hızlı RAM yongaları yer almaktadır.

Zengin bir harici bağlantı mimarisine sahip olan bu anakart üzerinde; yüksek tanımlı 3D/HD kaynaklar, oyun konsolları ve medya oynatıcılar için yan panele yerleşik 3 adet HDMI girişi, USB çoklu ortam portları, kablolu ağ erişimi için 1 adet RJ45 Ethernet (LAN) portu ve eski nesil analog cihazlar için 1 adet tam boy Scart yuvası yer almaktadır. Ayrıca komponent ($Y/Pb/Pr$) ile kompozit RCA ses-video konnektör grubu, harici ses sistemlerine kayıpsız ses aktarımı sağlayan optik dijital ses çıkışı, kulaklık/servis jakları, şifreli dijital yayın modülleri için tam boy CI ($Common\ Interface$) ortak arayüz yuvası ve dahili HD uydu ile karasal yayın sinyalleri için çiftli metal korumalı EBL61240403 / TDSQ-G501D(B) dahili RF tuner bloğu kart üzerine entegre edilmiştir. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından HDMI veri yolları, tuner sinyal kalitesi, ses amplifikasyon entegreleri ve webOS/Smart TV yazılım döngüleri kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Serileri: Başta LG 55LA620S, 55LA620S-ZA serileri olmak üzere; iç şasi metal vida yerleşimi, güç besleme (Power Supply) kartı giriş konnektör yapısı, panel modeline bağlı T-Con çıkış soket dizilimi ve EAX64797004(1.1) şase kodu birebir uyuşan tüm LG Smart 3D LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: Fabrikasyon PCB Kodu: EAX64797004(1.1) 13.07.10 B.K.H 183X225, Şasi Grubu: LD33B/LC33B/LE33B, Tuner Model No: EBL61240403 TDSQ-G501D(B) 1309B11110, Beyaz Barkodlu Kart Etiketi Kodları: W.M3C093A103428, 42LA620S-LGD, EB73229790, IC8100 4.00.49 3.01.4, Baskı Standartları: GCI MO1A 94V-0, E230374, RoHS, REVERSE.

⚠️ TEKNİK NOT: Smart LED TV ana kontrol kartıdır (Main Board). LG’nin bu nesil LA620S şaselerinde şebeke elektriğindeki gerilim dalgalanmalarına, ani elektrik kesintilerine veya BGA yapılı ana işlemci altındaki lehim toplarının (ball grid array) zamanla yüksek ısıdan dolayı deforme olmasına ve SPI/NAND Flash bellek (EEPROM) arızalarına bağlı olarak; cihazın ön panelindeki standby LED ışığının kırmızı yanıp sönmesi ama televizyonun hiç açılmaması, cihazın "LG Smart TV" logosunda takılı kalması (çökme arızası), kendi kendine sürekli reset atması veya açıldığı halde ekrana sinyal göndermemesi gibi kronik arızalar görülebilmektedir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal kartın üzerindeki EAX64797004(1.1) kodunu ve soket yapılarını referans gösterilen 75285a53-d77b-40ed-9f6e-f86803d5d41f.jpg ürün resmimizle birebir karşılaştırarak satın alınız.
