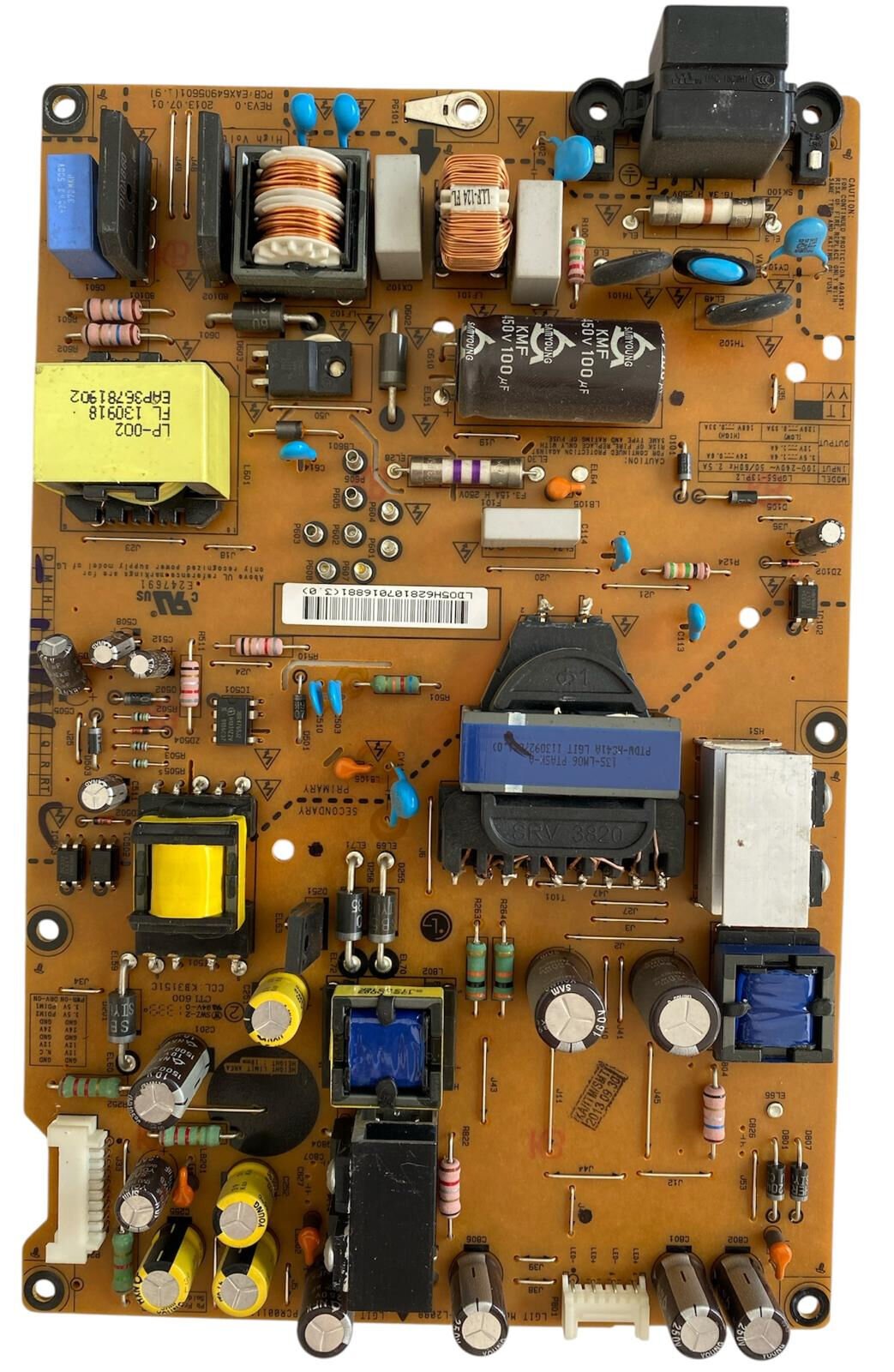

LG 55LA620S Besleme Kartı – EAX64905601 Orijinal Cinema 3D Smart TV Power Supply

LG’nin Cinema 3D akıllı televizyon serilerinde ve dinamik LED sürücü mimarisine sahip geniş ekran projelerinde kullanılan, EAX64905601(1.9) parça numaralı (Fabrikasyon şase kodu: LGP55-13PL2) orijinal televizyon güç besleme kontrol kartıdır (Power Board / Power Supply). LG 55LA620S ve uyumlu 55 inç ($140\text{ ekran}$) Smart LED televizyonların şebekeden aldığı alternatif akımı ($AC$), ana kontrol kartının (Main Board) ve dahili panel arka aydınlatma (LED Backlight) matrislerinin ihtiyaç duyduğu regüleli doğru akım ($DC$) voltaj formlarına dönüştürmek üzere tasarlanmıştır.

Yüksek kaliteli donanım bileşenleri ile dizayn edilen bu güç kartı üzerinde; şebekeden gelebilecek anlık voltaj piklerini ve parazitleri sönümleyen çift katmanlı EMI hat filtre bobinleri, giriş sigortaları, şebeke akım dalgalanmalarını dengeleyen aktif PFC devresi, yüksek voltajı doğrultup filtreleyen yan yana çift yerleşimli Samyoung üretimi KMF serisi ($450\text{V } 100\mu\text{F}$) ana silindir kondansatör grubu yer almaktadır. Kartın orta ve alt segmentlerinde konumlandırılmış yüksek yalıtımlı LP-002 / EAP36781902 standby trafosu ile mavi korumalı ana anahtarlama güç trafoları, cihazın tüm iç donanımlarına ve panel LED sürücü yollarına kayıpsız, pürüzsüz akım dağıtımı sağlar. Isı dağılımı ise dikey yerleşimli gümüş renkli alüminyum soğutucu bloklar yardımıyla optimize edilmiştir. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından AC/DC voltaj çıkış döngüleri, yük altındaki akım kararlılığı, PFC aktiflik kontrolü ve kısa devre koruma mekanizmaları kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELLER:

• Uyumlu TV Serileri: Başta LG 55LA620S, 55LA620S-ZA serileri olmak üzere; iç şasi vidalama yerleşimi, ana karta giden çoklu soket pin dizilimleri (J34), panel arka aydınlatma (LED+/-) sürücü çıkış soket yapıları ve EAX64905601 parça kodu birebir eşleşen tüm uyumlu LG Cinema 3D Smart LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: EAX64905601(1.9) REV3.0 2013.07.01, LGIT Model No: LGP55-13PL2, Beyaz Barkodlu Servis Etiket Kodu: LDO5H628107016881<3.0>, Giriş Değerleri: AC Input 100-240V ~ 50/60Hz 2.5A, Çıkış Değerleri: Standby $3.5\text{V} \dots 1.0\text{A}$, Main $12\text{V} \dots 1.6\text{A}$ / $24\text{V} \dots 0.8\text{A}$, LED Output: High $168\text{V} \dots 0.33\text{A}$ / Low $168\text{V} \dots 0.23\text{A}$, Ana Trafolar: LP-002 FL 130918 EAP36781902, 135-LM06 PTASK-R PTDW-AC41A LGIT 1130927(.0) SRV 3820, Baskı Standartları: SW2-2 94V-0 CTI 600 CCL KB3151C, RoHS.

⚠️ TEKNİK NOT: LED televizyon güç besleme kartıdır (Power Supply). LG’nin bu nesil 55 inç şaselerinde şebeke gerilimindeki düzensizliklere, ani elektrik kesintilerine veya kart üzerindeki SMPS kontrol entegrelerinin/kondansatörlerin zamanla yaşlanıp deforme olmasına bağlı olarak; cihazın ön panelindeki standby LED ışığının hiç yanmaması (cihaza elektriğin hiç gelmemesi), standby ışığının yanıp sönmesi ama televizyonun röle açma sesi vermesine rağmen açılmaması ya da televizyon açıldığında sesin normal gelip ekran arka aydınlatmasının anlık yanıp sönmesi veya tamamen karanlık kalması (besleme üzerindeki LED sürücü katı regülasyon hatası) gibi arızalar kroniktir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal besleme kartınızın üzerindeki EAX64905601 kodunu, soket yapılarını ve parça konumlarını referans gösterilen 7a7fc469-9004-41f8-9aaf-f20c75fccc3a.jpg görsel ilan resmimizle birebir karşılaştırarak satın alınız.
