LG 55LB730V Besleme Kartı – EAX65424001 Orijinal webOS Smart TV Power Supply

LG’nin ilk nesil webOS akıllı televizyon arayüzüne ve yüksek tarama frekanslı LED arka aydınlatma mimarisine sahip üst segment LB serisinde kullanılan, EAX65424001(2.2) parça numaralı (Fabrikasyon şase kodu: LGP4755-14LPB veya LGP42-14LPB) orijinal televizyon güç besleme kontrol kartıdır (Power Board / Power Supply). LG 55LB730V modeli ve uyumlu 55 inç ($140\text{ ekran}$) Smart 3D LED televizyonların şebekeden aldığı 100-240V alternatif akımı ($AC$), ana kontrol kartının (Main Board) ve dahili panel arka aydınlatma (LED Backlight) matrislerinin ihtiyaç duyduğu regüleli doğru akım ($DC$) voltaj formlarına dönüştürmek üzere tasarlanmıştır.

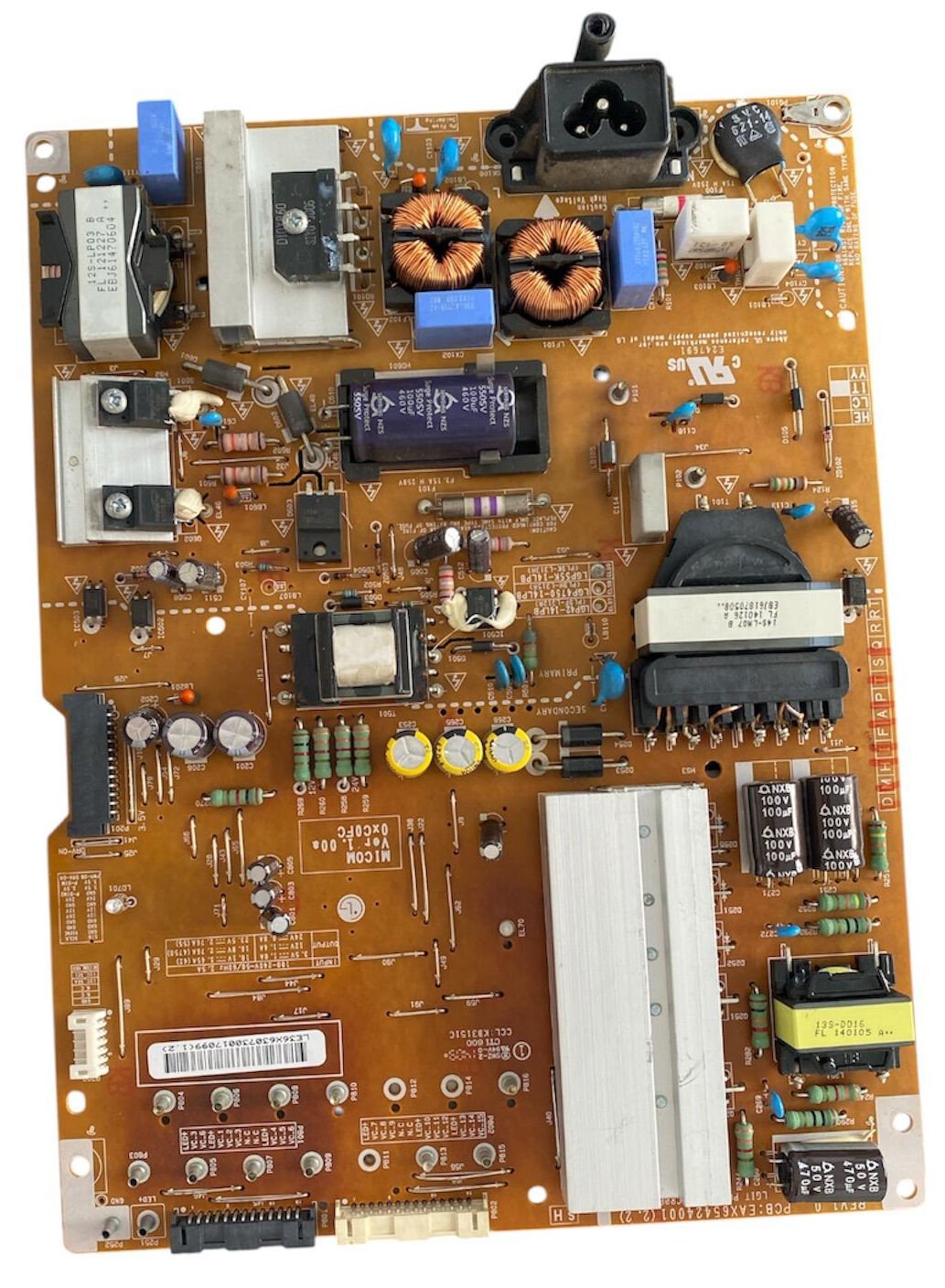

Yüksek kaliteli donanım bileşenleri ve gelişmiş devre yolları ile dizayn edilen bu güç kartı üzerinde; şebekeden gelebilecek anlık voltaj piklerini ve frekans parazitlerini sönümleyen çift katmanlı EMI hat filtre bobinleri, giriş sigortası (F100), şebeke akım dalgalanmalarını dengeleyen aktif PFC devresi ve yüksek voltajı doğrultup filtreleyen yatay yerleşimli mor renkli Surge Protect Samyoung serisi ($450\text{V } 100\mu\text{F}$) ana silindir kondansatörü yer almaktadır. Kartın orta katmanında konumlandırılmış büyük 14S-LM07 B / EBJ61870508 ana anahtarlama güç trafosu, sol üstteki 12S-LP03 B / EBJ61470604 standby trafosu ve sağ alttaki sarı kaplamalı 13S-DD16 yardımcı trafo bileşenleri; cihazın tüm dahili donanımlarına, yerel karartma (Local Dimming) sürücülerine ve panel LED barlarına kayıpsız, pürüzsüz akım dağıtımı sağlar. Isı dağılımı ise entegre transistörler, diyotlar ve sürücü hatları üzerinde yer alan geniş döküm alüminyum soğutucu bloklar yardımıyla optimize edilmiştir. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından AC/DC voltaj çıkış döngüleri, yük altındaki akım kararlılığı, PFC aktiflik kontrolü ve kısa devre koruma mekanizmaları kontrol edilerek onaylanmış TEST OK durumundaktadır.

UYUMLU MODELS:

• Uyumlu TV Serileri: Başta LG 55LB730V, 55LB730 serileri olmak üzere; iç şasi vidalama yerleşimi, ana karta giden çoklu soket pin dizilimleri, panel arka aydınlatma (LED+/-) sürücü çıkış soket yapıları ve EAX65424001 parça kodu birebir eşleşen tüm uyumlu LG webOS Smart LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: PCB Şase Baskı Kodu: PCB:EAX65424001(2.2) REV1.0 2013.12.19, LGIT Model No: LGP4755-14LPB / LGP42-14LPB, Beyaz Barkodlu Servis Etiket Kodu: LE35K630730017099C(1.2), Giriş Değerleri: Input 100-240V ~ 50/60Hz 2.5A, Trafolar: 12S-LP03 B FL 131227 A B EBJ61470604, 14S-LM07 B FL 140126 A R EBJ61870508, 13S-DD16 FL 140105 A, Yazılım Revizyon Baskısı: MICOM Ver 1.00a 0xC0FC, Şasi Grubu Standartları: YY LC HE, Baskı Standartları: CTI 600 CCL KB3151C, RoHS.

⚠️ TEKNİK NOT: LED televizyon güç besleme kartıdır (Power Supply). LG’nin bu nesil LB serisi şaselerinde şebeke gerilimindeki düzensizliklere, ani elektrik kesintilerine veya kart üzerindeki SMPS kontrol entegrelerinin/kondansatörlerin zamanla yaşlanıp deforme olmasına bağlı olarak; cihazın ön panelindeki standby LED ışığının hiç yanmaması (cihaza elektriğin hiç gelmemesi), standby ışığının yanıp sönmesi ama televizyonun röle açma sesi vermesine rağmen açılmaması ya da televizyon açıldığında sesin normal gelip ekran arka aydınlatmasının anlık yanıp sönmesi veya tamamen karanlık kalması (besleme üzerindeki LED sürücü katı regülasyon hatası) gibi arızalar kroniktir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal besleme kartınızın üzerindeki EAX65424001 kodunu, soket yapılarını ve parça konumlarını referans gösterilen f344e25d-55fe-43ce-a96d-c1420bcbff4f.jpg görsel ilan resmimizle birebir karşılaştırarak satın alınız.
