LG 55LM860V Uyumlu Besleme Kartı – EAX64744301 (1.3) Orijinal LED TV Power Supply (LGP55H-12LPB)

LG’nin premium segment, ince çerçeveli ve 3D destekli 55LM860V modeli 55 inç LED televizyonları için özel olarak geliştirilmiş, EAX64744301 (1.3) parça numaralı orijinal televizyon güç besleme kontrol ünitesidir (Power Board / Power Supply). Şebekeden gelen alternatif akımı ($AC$) kararlı bir şekilde doğrultarak akıllı ana kart bileşenlerinin, gelişmiş sinyal işleme motorunun ve özellikle yüksek voltaj gereksinimi duyan LED arka aydınlatma hatlarının (LED Backlight) ihtiyaç duyduğu çoklu doğru akım ($DC$) voltaj değerlerini üretir. Isı dağılım performansı yüksek, geniş yapılı kahverengi FR-4 PCB gövde üzerine inşa edilmiştir.

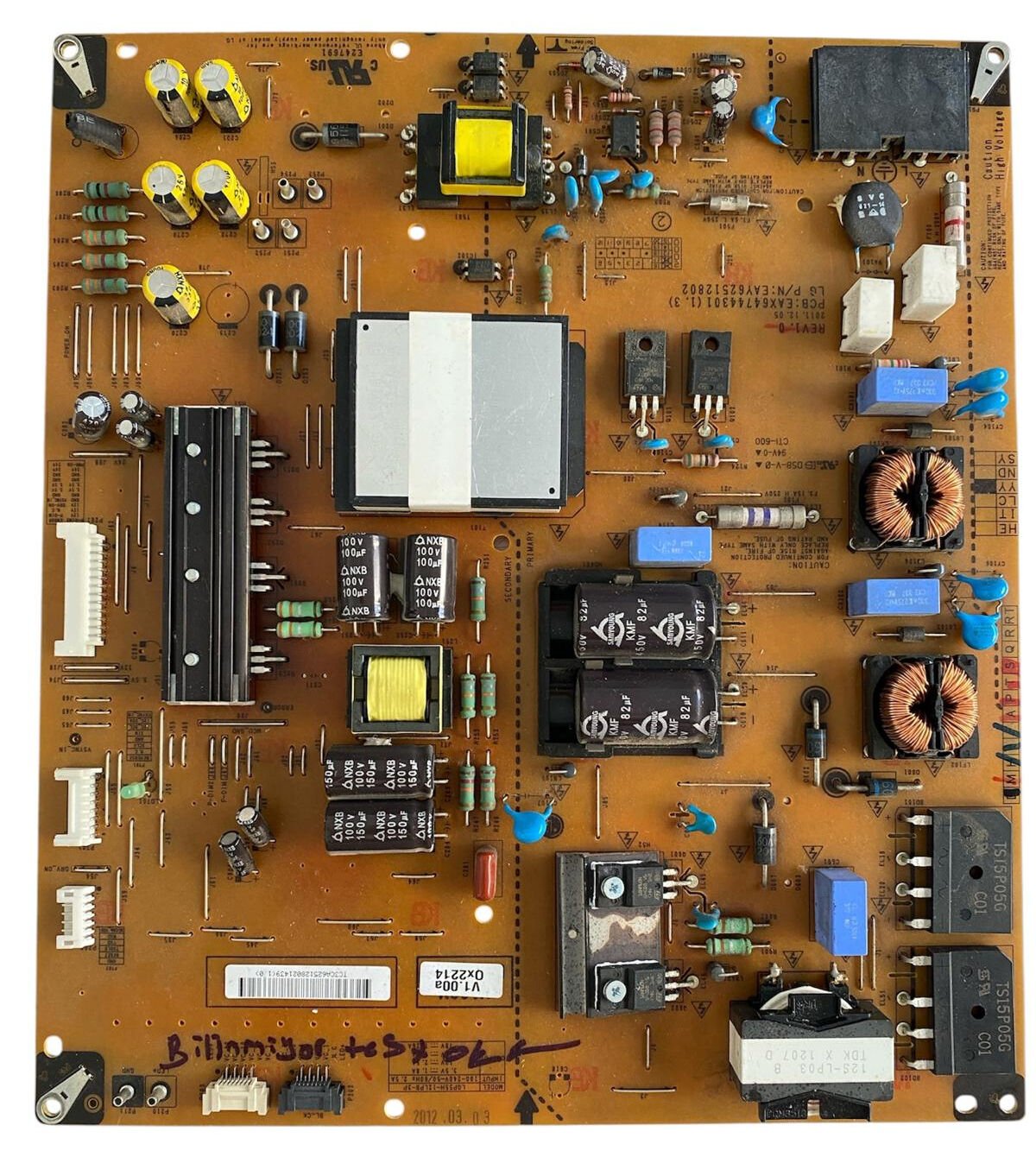

Kartın donanım anatomisi incelendiğinde; sağ ve alt kısımlara konumlandırılmış giriş (PRIMARY) şebeke katmanında gürültü süzücü çift sargılı bakır EMI filtre bobinleri, mavi güvenlik kondansatörleri, koruma sigortası, disk varistör yapısı ve hemen üzerinde doğrultulan akımı süzen yan yana gruplanmış 4 adet dikey siyah KMF serisi ($150\text{V } 82\mu\text{F}$) yüksek voltaj ana filtre silindir kondansatör bloğu yer alır. Kartın tam merkezinde voltaj dönüşüm döngülerini sağlayan ve üzerinde büyük kare yapılı mat gümüş eloksallı alüminyum soğutucu blok (heatsink) taşıyan ana güç trafo entegrasyonu mevcuttur. Kartın üst orta kısmında ise LED barları süren ikincil küçük trafo yapısı ile sistem koruma regülatörleri görev yapmaktadır. Sol katmanda yer alan ikincil filtreleme (SECONDARY) hatlarında düşük ESR değerli, yüksek sıcaklık dayanımlı sarı kılıflı NXB serisi elektro-kimyasal kondansatör blokları ve ana karta hatasız akış sağlayan dikey beyaz çoklu pin çıkış soket yuvaları mevcuttur. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından tüm regülasyon döngüleri, kısa devre ve yük testleri yapılarak onaylanmış TEST OK durumundadır.

UYUMLU MODELLER VE TEKNİK KODLAR:

• Uyumlu TV Serileri: Başta LG 55LM860V ve 55LM8600 olmak üzere; iç kasa şasi vida montaj yerleşimi, ana karta giden voltaj çıkış soket pin kombinasyonları ve EAX64744301 parça kodu birebir eşleşen tüm uyumlu 55 inç LG Smart LED televizyon modelleri.

• Uyumlu Parça / Şase Kodları: PCB Model No: EAX64744301 (1.3) REV 1.0, LG P/N: EAY62512802, Model: LGP55H-12LPB, Üretici Barkod Seri No: 12S-LP03 TDK X 1207 D B, AC Giriş Değerleri: 100-240V ~ 50/60Hz 2.5A, DC Çıkış Regülasyon Değerleri: 24V === 1.2A / 12V === 1.4A / 3.5V === 1.8A.

⚠️ TEKNİK NOT: Büyük ekran premium LED televizyon güç besleme kartıdır (Power Supply). Bu nesil yüksek performanslı kartlarda, panel arkasındaki LED barların aşırı ısınarak kısa devreye düşmesi veya şebekedeki ani voltaj dalgalanmaları nedeniyle besleme kartı üzerindeki regülatörlerin kilitlenmesi ya da filtre kondansatörlerinin değer kaybetmesi kronik arızalardandır. Cihazın standby (kırmızı) ışığının hiç yanmaması (cihaza akımın hiç gelmemesi), standby ışığının yanması ama kumandadan açma komutu verilince cihazın korumaya geçip açılmaması veya LG logosunun ekrana anlık gelip ışığın hemen sönmesi (sesin kalıp görüntünün kararması) durumlarında bu besleme kartının kontrolü ve değişimi gereklidir. Sipariş vermeden önce cihazınızın arkasını açarak arızalı orijinal kartınızın üzerindeki EAX64744301 kodunu referans gösterilen 52e4d118-a08a-443a-8f19-bf4859252250.jpg görsel ilan resmimizle birebir karşılaştırarak satın alınız.
