LG 55SJ850V Uyumlu Anakart – EAX67107604 (1.0) Orijinal NanoCell Smart TV Main Board

LG'nin yüksek yenileme hızına ve harici harika renk derinliğine sahip premium NanoCell serisi 55SJ850V ($139\text{ Ekran}$) modeli 4K Ultra HD Smart LED televizyonları için üretilmiş, EAX67107604 (1.0) / LJ7 CHASSIS parça numaralı orijinal televizyon ana kontrol kartıdır (Main Board). Gelişmiş WebOS işletim sistemi döngülerini, görüntü işleme motorunu, tüm dijital/analog tuner akışlarını ve harici port bağlantılarını kontrol eden akıllı ana merkezdir. Canlı yeşil renkli, çok katmanlı ve yüksek veri yolu hızına sahip üst segment FR-4 PCB mimarisi üzerine inşa edilmiştir.

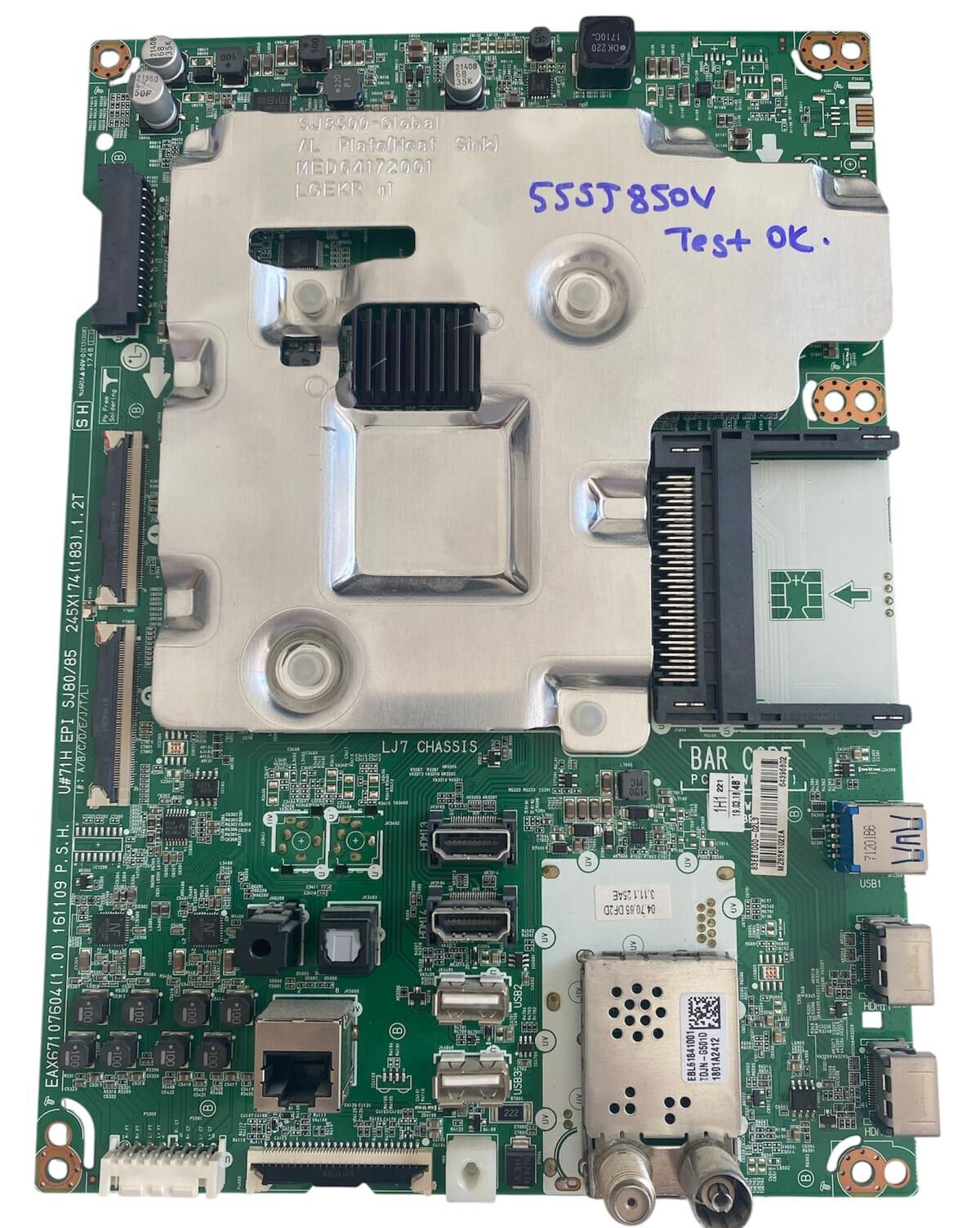

Kartın teknik bileşen yerleşimi incelendiğinde; üst katmanda sistemin yüksek performansla çalışırken ürettiği ısıyı tahliye etmek amacıyla konumlandırılmış, üzerinde fabrika çıkışlı "SJ8500-Global AL Plate (Heat Sink) MED64172001 LGEKR #1" ibaresi basılı olan geniş, özel kalıplı mat gümüş alüminyum soğutucu blok yer alır. Kartın sağ orta kısmında abonelik modülleri için konumlandırılmış dikey entegre geniş CI (Common Interface) yuvası mevcuttur. Bağlantı arayüzleri ve harici giriş portları bakımından oldukça zengin olan bu kartın alt ve sağ kenarlarında; 4 adet HDMI girişi (HDMI 3 ve HDMI 4 dikey), 2 adet USB portu (USB 2 ve USB 3), 1 adet yüksek hızlı LAN ethernet girişi, optik dijital ses çıkışı, kulaklık/AV jak grubu ve dahili uydu ve karasal anten girişlerini barındıran korumalı metal EBL61841001 TDJN-G501D 1801A2412 kodlu tuner modülü yer almaktadır. Sol kenarda panel sinyal iletimini sağlayan çift şerit hatlı geniş LVDS/EPI soket yuvaları bulunmaktadır. Teknik servis laboratuvarımızda uzman teknisyenlerimiz tarafından mavi kalemle üzerine "55SJ850V Test OK" notu düşülmüş olup; HDMI, USB, dahili Wi-Fi veri yolları ve tüm yazılımsal fonksiyonları test edilerek onaylanmış tam korumalı TEST OK durumundaktadır.

UYUMLU MODELLER VE TEKNİK DETAYLAR:

• Uyumlu TV Serileri: Başta LG 55SJ850V, 55SJ8500 ve LJ7 şasili, soket pin kombinasyonları, port yerleşimleri ve EAX67107604 (1.0) baskı kodu birebir eşleşen üst segment 55 inç LG NanoCell Smart TV modelleri.

• Uyumlu Parça / Şase Kodları: Şasi Anakart Kodu: EAX67107604(1.0) 161109 P.S.H., Alt Kodlar: U#71H EPI SJ80/85 245X174(183)_1.2T, Tuner Kodu: EBL61841001, Üretici Barkod Seri No: 83EBT000-0253 / 1H1 221 19.03.18 48, İşletim Sistemi: WebOS Uyumlu.

⚠️ TEKNİK NOT: Premium segment 4K Smart televizyon ana kartıdır (Main Board). Bu kart serisinde, yüksek veri işleme gücüne bağlı olarak ana işlemci altında zamanla oluşan yüksek ısı nedeniyle lehim çatlakları (BGA arızaları) ya da HDMI portlarına cihazlar açıkken yapılan sıcak bağlantılar (Hot-Plug) sonucu HDMI kontrol entegresinin kilitlenmesi sık karşılaşılan arızalardandır. Televizyonun standby ışığının yanması ama kumandadan komut verilince LG logosunda takılı kalması (açılmaması), cihazın logoda sürekli yeniden başlaması (bootloop), HDMI portlarının hiçbirinden sinyal algılamaması veya sesin gelmesi ama panel ekranına hiç görüntü bilgisinin (data) iletilmemesi durumlarında bu ana kartın değişimi gereklidir. Satın almadan önce eski kartınızın üzerindeki EAX67107604(1.0) kodunu referans gösterilen 46be70e6-810c-4aa9-b847-b98478e5aef5.jpg görselimizle birebir karşılaştırarak sipariş veriniz.
