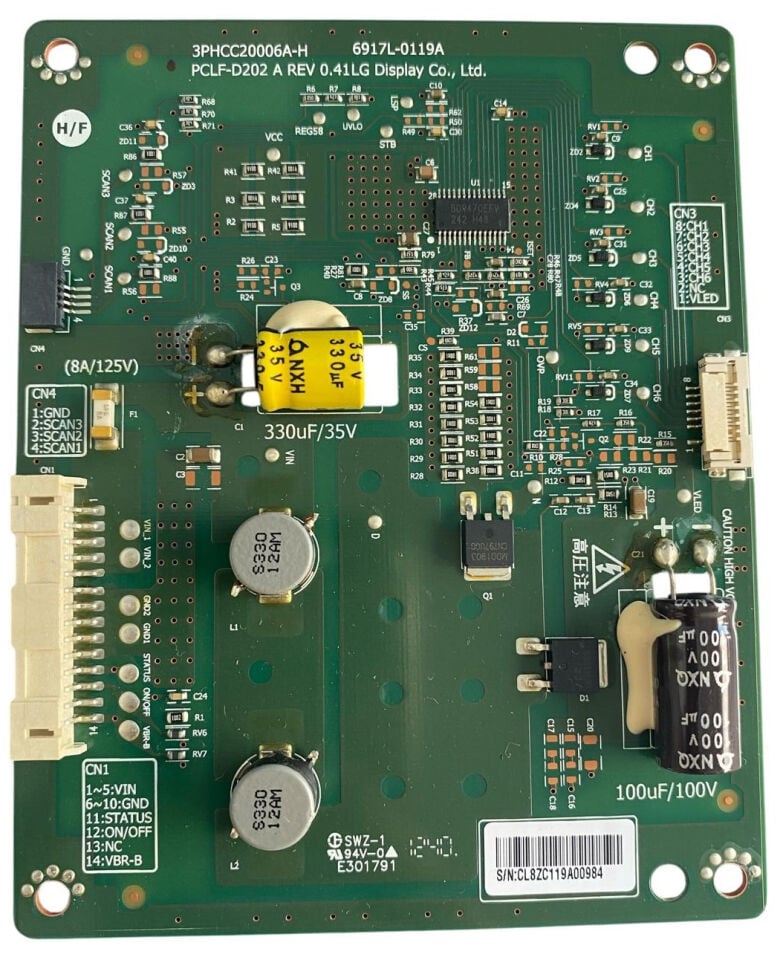

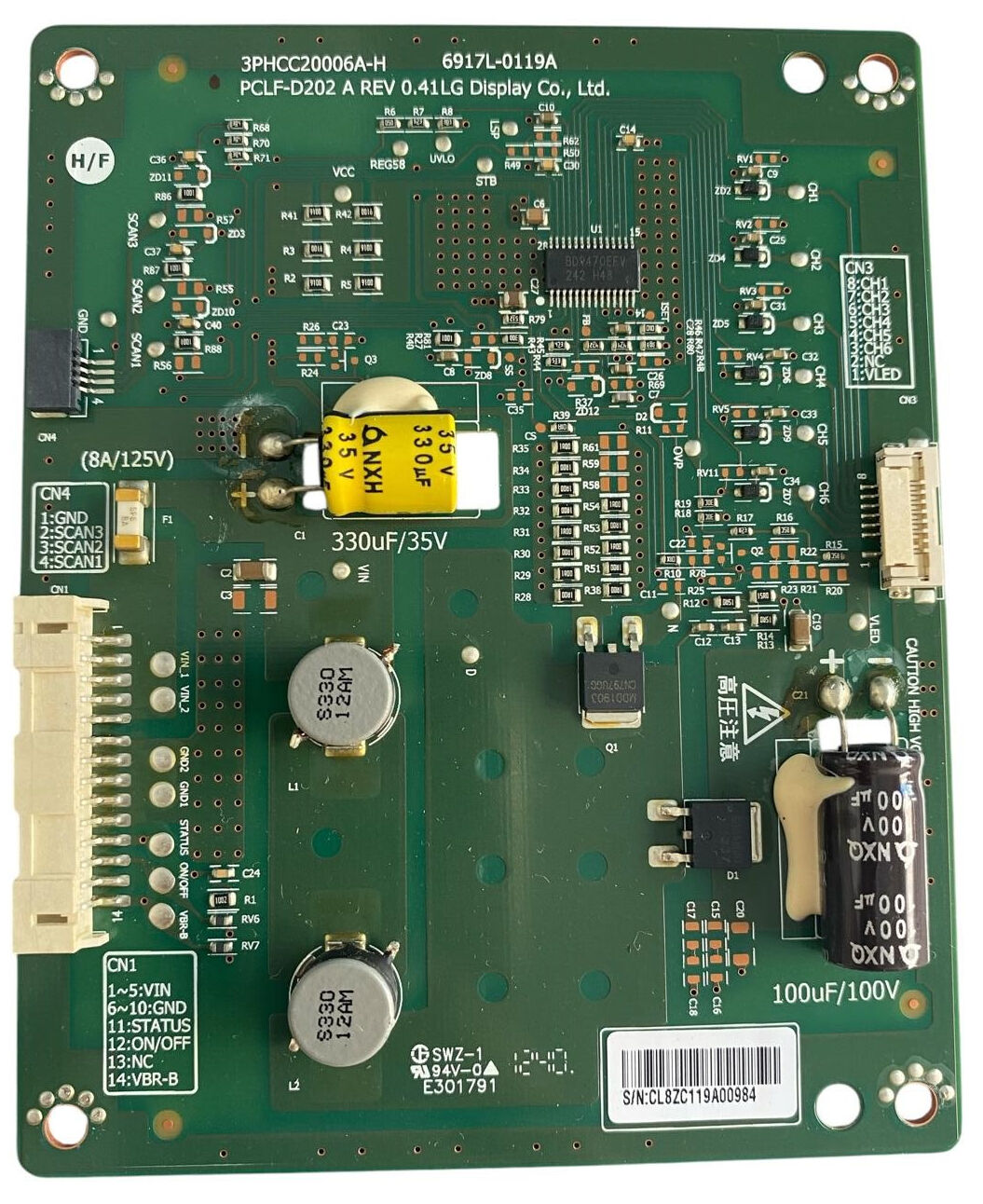

LG 6917L-0119A LED Sürücü Kartı Orijinal 3PHCC20006A-H PCLF-D202 A 42 inç LED Driver Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 42 inç LED TV modellerinde (başta LG 42LN5400, 42LN5700, 42LA6200, 42LN5420 serileri olmak üzere) kullanılan orijinal LG Display üretimi 6917L-0119A (Şase Kodu: 3PHCC20006A-H / PCB Kodu: PCLF-D202 A REV 0.41) dâhili LED sürücü kartıdır (LED Driver / Inverter Board). Teknik servis laboratuvarımızda panel içi LED barları süren yüksek DC voltaj regülasyon hatları, sürücü entegre çıkışları (BD9470EFV) ve LED bar soket kanalları (CN3) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde üst bölümde ipek baskı ile 6917L-0119A parça kodu, 3PHCC20006A-H şase tescili ve LG Display Co., Ltd. ibaresi açıkça yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve Filtre Katı: Besleme kartından CN1 soketi vasıtasıyla giren voltaj (1~5:VIN); sigorta elemanları (F1), koruma diyotları ve 330µF 35V filtre kondansatörü ile süzülerek sürücü katına iletilir.

• LED Sürücü ve Yükseltici (Boost Converter) Katı: Kart üzerinde yer alan BD9470EFV sürücü entegresi, Q1 anahtarlama mosfeti ve sağ alt bölümdeki 100µF 100V yüksek voltaj filtre kondansatörü vasıtasıyla panel içi LED barları süren kararlı yüksek DC gerilimi üretir ve CN3 soketi üzerinden ekran arka aydınlatmasına aktarır.
