LG 75'' 4K UHD Smart LED TV Güç Besleme Kartı (Power Supply) - LGP75S-23UL12 EAY65893205 Orijinal

LG markasının 75 inç dev ekran 4K Ultra HD Smart LED televizyon serilerinden LG 75UR78006LK, 75UR80006LJ, 75UR75006LK, 75UQ80006LB ve 75UQ91006LP (ve aynı LGP75S-23UL12 / EAY65893205 pcb şasesini kullanan muadil 75 inç LG 4K Smart LED TV modelleri) için üretilmiş orijinal LG Electronics / LG Innotek üretimi güç besleme kartı (power supply board / PSU).

Şebeke elektriğindeki yüksek voltaj dalgalanmaları, yıldırım düşmesi, ani elektrik kesintileri veya aşırı yüklenmeye bağlı olarak ortaya çıkan; dev ekran televizyona hiç elektrik gelmemesi, ön panel bekleme (standby) ışığının hiç yanmaması veya kırmızının yanıp sönerek cihazın açılmaması, televizyonun açılmaya çalışırken röle / tık sesi verip korumaya geçmesi ya da ses olduğu halde ekranda görüntünün olmaması (arka aydınlatma LED sürücü / inverter katı arızaları) gibi kronik güç kartı sorunlarının kesin ve orijinal çözümüdür.

Muğla, Ortaca ilçesinde Beşköprü Mahallesi, 251. Sokak, No:1/B adresinde yer alan profesyonel teknik servisimizde, yedek parça satışının yanı sıra LED/LCD/OLED televizyonlarınız için uzman kadromuzla anakart tamiri ve hassas Open Cell panel onarımı çözümleri de sunmaktayız.

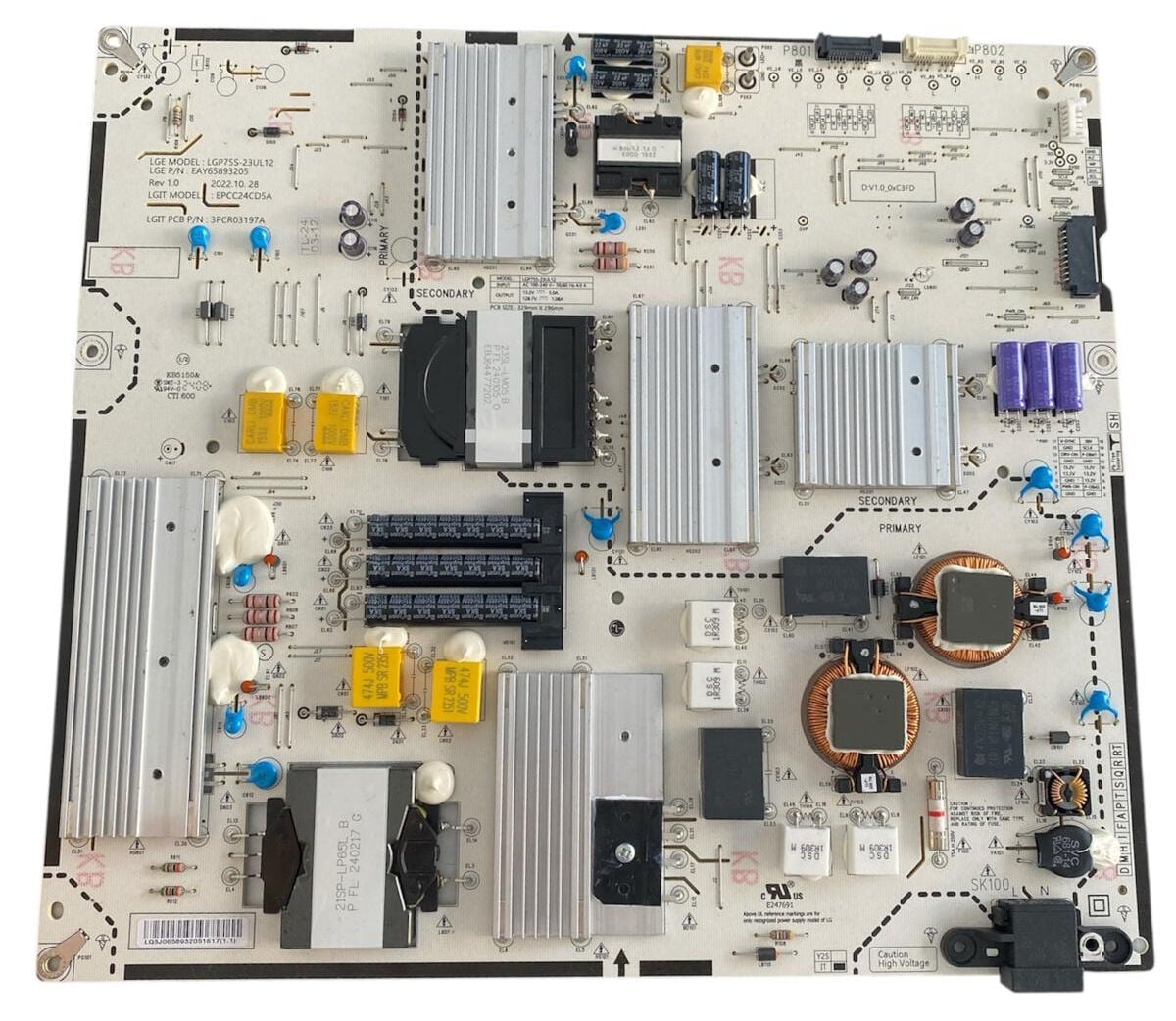

1491afe0-0d50-48be-bac9-f32625ac503a.jpg görselinde detayları görülen bu orijinal yedek parça, servisimizdeki profesyonel yük test cihazları ve hassas ölçüm ekipmanları üzerinde; primer yüksek voltaj PFC filtre katı, ana ve yardımcı güç trafoları (21SP-LP65L B / 23SL-LM05 B), regülatör DC çıkış voltajları (+13.2V / +12.0V) ve dahili yüksek voltaj LED driver arka aydınlatma sürücü çıkış katları yönünden detaylıca kontrol edilerek %100 sorunsuz çalışır (Test OK) durumda onaylanmıştır. Ürünümüz fabrikasyon temizliğinde olup, üzerinde herhangi bir komponent değişimi veya tamir işlemi yapılmamış (tamirsiz), orijinal çıkma temiz yedek parçadır.

Sipariş vermeden önce cihazınızdaki eski kartın üzerindeki LGP75S-23UL12 model kodunu, EAY65893205 parça numarasını ve kablo soket bağlantılarını kontrol ediniz.

Teknik Özellikler

• Ürün Türü: Dev Ekran LED TV Güç Besleme Kartı + Dahili LED Driver (Power Supply Board / PSU)

• Üretici Marka: LG Electronics / LG Innotek (LGIT)

• LGE Model Kodu: LGP75S-23UL12

• LGE Parça Kodu (P/N): EAY65893205 (Rev 1.0 / 2022.10.28)

• LGIT Model / PCB P/N: EPCC24CD5A / 3PCR03197A

• Uyumlu TV Modelleri: LG 75UR78006LK, 75UR80006LJ, 75UR75006LK, 75UQ80006LB, 75UQ91006LP 75" 4K Smart TV Serisi

• Giriş Voltajı (AC Input): 100V-240V ~ 50/60Hz 3.5A

• Giriş Koruması: T5.0AL 250V Cam Sigorta, Varistör Koruması ve Çift Katlı EMI Giriş Filtresi

• DC Çıkış Voltaj Değerleri (Output):

  • +13.2V / 3.2A (Anakart & Ses Katı Beslemesi)

  • +12.0V / 2.0A (Sistem & Sinyal Katı Beslemesi)

  • PWR-ON, DRV-ON, PDIM Tetikleme Hatları

• Dahili LED Sürücü Çıkışı (LED Driver Output): 75 inç Direct LED Panel Barları İçin Yüksek Voltaj Sabit Akım Çıkışı

• Tasarım Standartları: RoHS, E247691, CTI 600, 94V-0

• Ürün Durumu: İkinci el, orijinal çıkma, tamirsiz ve %100 teknik servis testli

• Fiyatlandırma: Tüm yedek parça fiyatlarımıza %20 KDV dahildir

• Garanti Koşulu: Profesyonel teknik servis veya yetkin kişiler tarafından montaj yapıldığında geçerlidir

Önemli Notlar ve Montaj Tavsiyesi

LGP75S-23UL12 besleme kartı üzerinde entegre LED sürücü (LED driver) katı barındırmaktadır. 75 inç dev ekran LG televizyonlarda besleme kartının yanması veya korumaya geçmesi, sıklıkla ekran panelinin arkasındaki LED barların yüksek ısı nedeniyle yıpranması veya kısa devre yapmasından kaynaklanır. Yeni kartı monte etmeden önce televizyonun LED barlarının sağlamlığı LED tester cihazı ile mutlaka kontrol edilmelidir. Arızalı LED barlar takılan yeni besleme kartının sürücü katına hasar verebilir.

Montaj işlemine başlamadan önce televizyonun elektrik fişini mutlaka çekiniz, primer katındaki kondansatörlerin tamamen deşarj olmasını bekleyiniz ve vida şaselerinin televizyon kasasına tam oturarak topraklamayı sağladığından emin olunuz.
