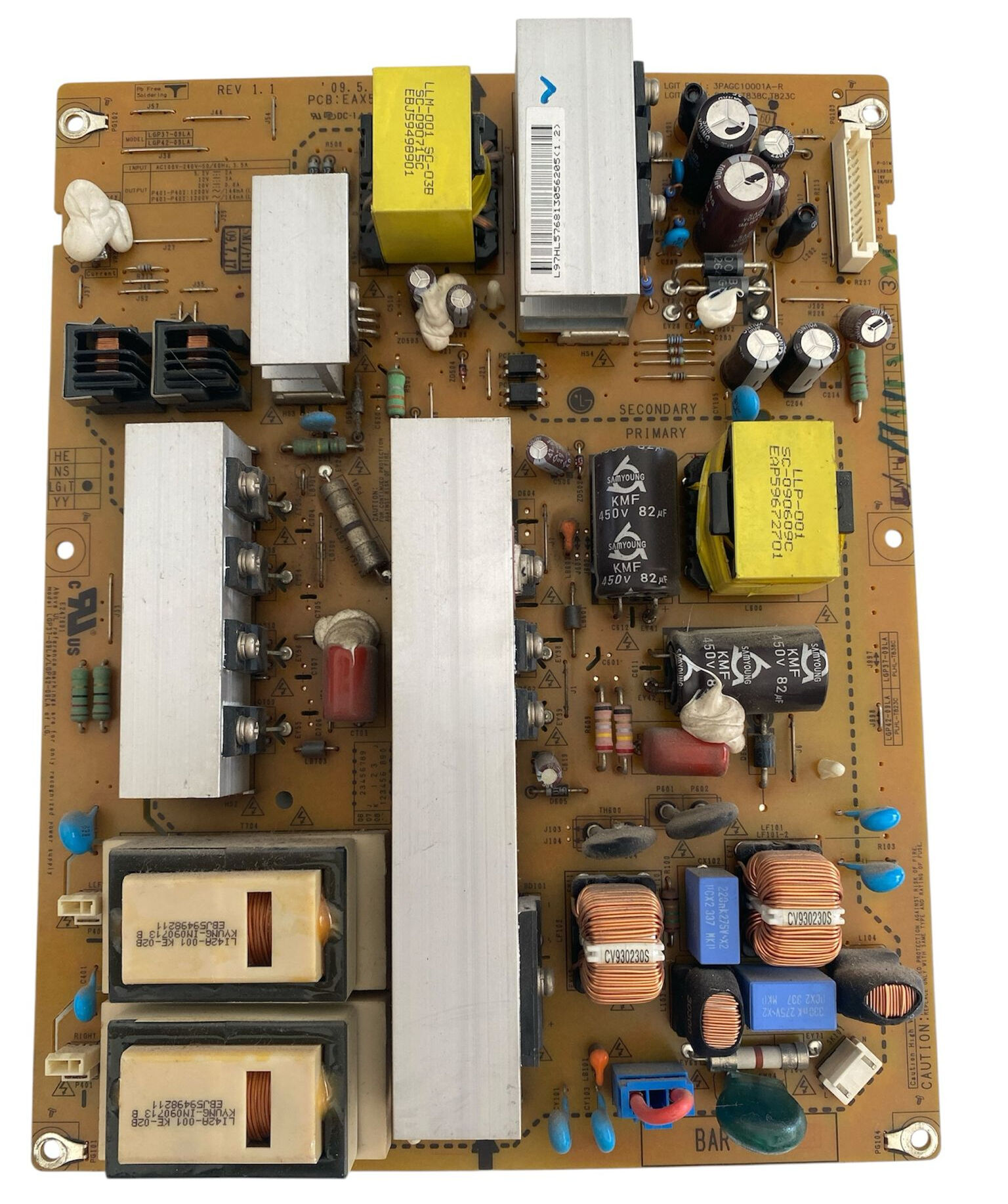

LG EAX55357705/4 TV Besleme Kartı LGP32-09LA Orijinal Power Supply
LG ve Philips marka 32 inç LCD televizyonlar başta olmak üzere aynı güç altyapısını ve şase kodunu kullanan televizyon gruplarıyla %100 uyumlu, orijinal EAX55357705/4 (Rev 1.1) model koduna sahip televizyon güç besleme ve dâhili CCFL floresan sürücü kartıdır (Power Supply Board). Teknik servis laboratuvarımızda yük altında fonksiyon, akım ve kararlılık testleri başarıyla tamamlanmış orijinal temiz yedek parçadır. Kartın sol-üst köşesinde model varyasyon kodları olan LGP32-09LA ve LGP37-09LA beyaz baskı olarak belirtilmiştir.
Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:
-
Filtreleme ve Yüksek Voltaj PFC Katı (PRIMARY): Sağ alt köşede yer alan şebeke filtre alanında parazit süzmeye yarayan bakır sargılı 2 adet dikey EMI şok bobini (
CV930230S), büyük mavi renkli kutupsuz disk filtre kondansatörleri, mavi dikdörtgen X2 kondansatör ve dikey cam sigorta yatağı yer alır. Merkez sağ düzlemde şebekeyi doğrultup sistemi kararlı kılan 2 adet SAMYOUNG marka, yüksek sıcaklığa dayanıklı dikey/yatay yerleşimli 450V 82µF ana filtre kondansatörü konumlandırılmıştır. -
Isıl Isı Dağıtımı ve Güç Transistörleri: Kart üzerinde termal dengeyi korumak amacıyla konumlandırılmış 4 adet gri alüminyum soğutucu blok (heatsink) mevcuttur. Sol taraftaki uzun blok ve merkezdeki dikey geniş blok üzerine, yüksek voltaj anahtarlamasını gerçekleştiren orijinal Power MOSFET'ler ve doğrultucu diyot grupları vidalanmıştır.
-
Merkezi Transformatörler ve Entegre İnverter Sürücü Katı: Sağ orta hizada sarı izole zırhlı büyük dikey anahtarlama trafosu (
LLP-001 / SC-090609C / EAP59672701), üst-orta alanda ise dikey küçük yardımcı trafo (LLM-001 / SC-03B / EBJ59498901) yer alır. Kartın sol alt köşesinde ise ekran floresanlarını (CCFL) doğrudan sürmeye yarayan yan yana konumlandırılmış 2 adet büyük dikey dâhili inverter trafo bloğu (L142A-001 KE-02B / KYUNG-IN / EBJ59498211) yer almaktadır. -
Çıkış Voltaj Soket Arabirimi (SECONDARY): Üst sağ köşede ana karta (Main Board) stabil regüle DC gerilimlerini (
5V,12V,24V) aktaran tek sıra dikey beyaz konnektör soketi (P201) konumlandırılmıştır. Sol kenarda ise inverter trafolarından floresan barlarına yüksek voltajı ileten iki adet küçük beyaz dikey soket arabirimi yer alır.
