LG EAX61289602/2 Besleme Kartı Orijinal EAY60803201 LGP47-10F 47LD750 Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 47 inç (119 Ekran) ve 42 inç (106 Ekran) LED / LCD TV modellerinde (başta bizzat test edildiği 47LD750, 47LD650, 47LD840, 42LD750 serileri olmak üzere) kullanılan orijinal LG üretimi EAX61289602/2 (Parça Kodu: EAY60803201 / Şase Kodu: LGP47-10F) dâhili inverterli televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve üst kısımdaki dâhili yüksek voltaj inverter trafo katları suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ altta ipek baskı ile PCB: EAX61289602/2 REV 1.1 kodlaması, sol alt köşedeki orijinal fabrika barkodu ve üzerindeki orijinal fabrika tescilleri yer almaktadır.

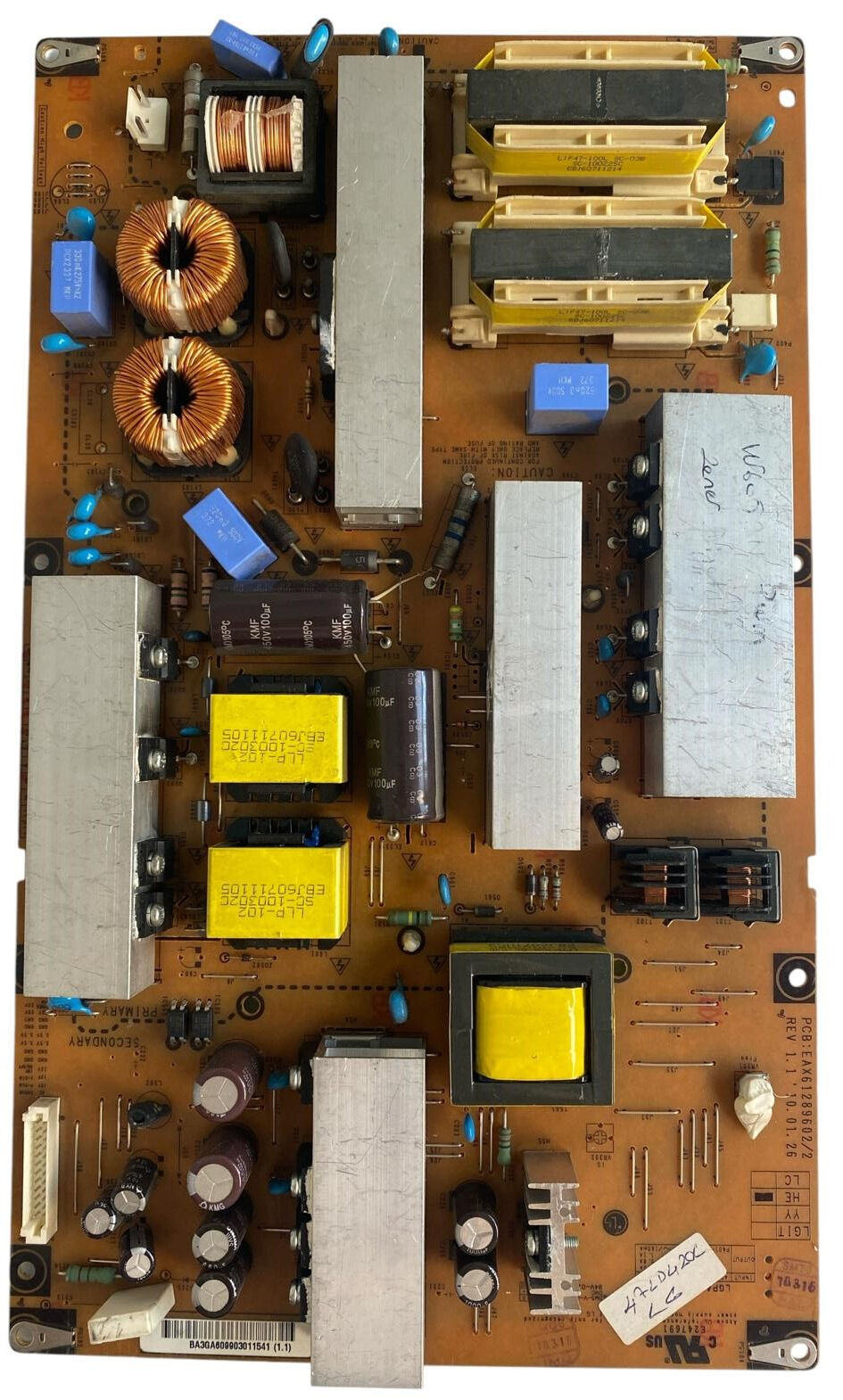

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol üst taraftaki AC şebeke giriş katından giren akım; koruma sigortası, çift sargılı EMI filtre bobinleri, mavi kutupsuz filtre kondansatörleri ve varistörler ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, orta kısımda dikey konumlandırılmış 2 adet yüksek kaliteli KMF serisi 450V 100µF yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın merkezinde yer alan sarı bantlı LLP-102 ana güç trafoları; bağlı oldukları PWM kontrol entegreleri ve geniş yüzeyli alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Dâhili Inverter ve Sekonder Dağıtım Katı (COLD Bölgesi): Kartın üst tarafında dikey konumlandırılmış 2 adet yüksek güçlü LIP47-100L inverter trafosu, arka aydınlatma sistemini besleyen kararlı yüksek gerilimi üretir. Sol alt taraftaki çoklu soket üzerinden ise ana karta kararlı DC besleme voltajları (3.5V, 12V, 20V) hassasiyetle gönderilir.
