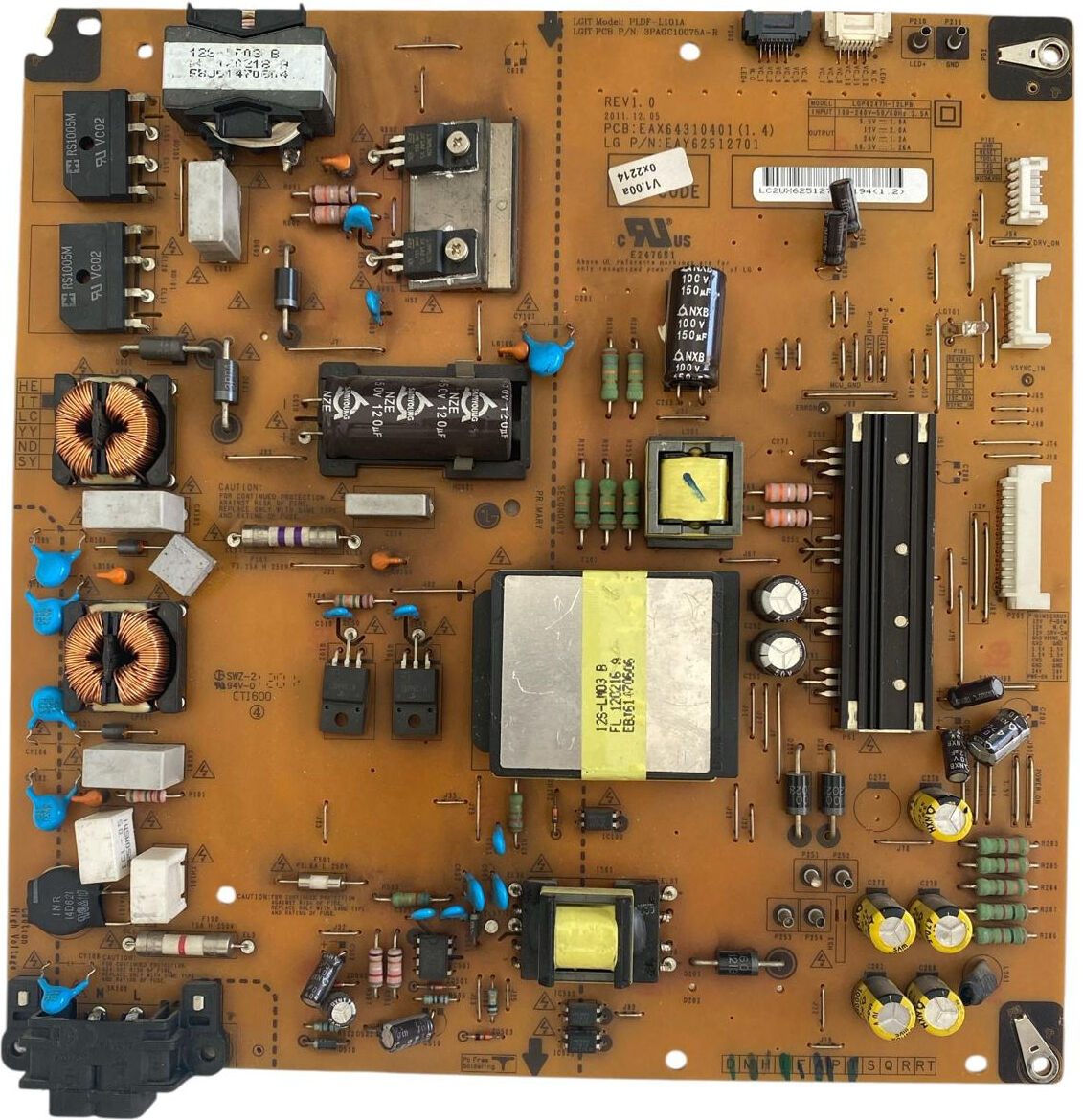

LG EAX64310401 1.4 Besleme Kartı Orijinal EAY62512701 LGP4247H-12LPB PLDF-L101A 42 inç Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 42 inç LED TV modellerinde (başta LG 42LM6200, 42LM6400, 42LM6600, 42LM6700, 42LM7600, 42LS5700 serileri olmak üzere) kullanılan orijinal LG Innotek (LGIT) üretimi EAX64310401 (1.4) (LG Parça Kodu: EAY62512701 / Model Kodu: LGP4247H-12LPB / PLDF-L101A) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS & LED Driver Combo Board). Teknik servis laboratuvarımızda stand-by voltaj hatları (3.5V), ana kart ve ses katını besleyen kararlı DC regülasyon çıkışları (12V, 24V) ve panel içi LED barları süren yüksek voltaj hattı (58.5V) suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ üst bölümde ipek baskı ile PCB: EAX64310401 (1.4) ve LG P/N: EAY62512701 kodları açıkça yer almaktadır.

Kartın donanımsal bileşenleri incelendiğinde:

• Giriş Filtre ve Primer Katı (PRIMARY / HOT Bölgesi): AC şebeke giriş katından giren akım; T5.0A H 250V cam koruma sigortası, dikey röle grupları, çift toroidal EMI filtre bobinleri ve X2 koruma kondansatörleri ile süzülür. Doğrultucu katından geçen akım, yatay konumlandırılmış 1 adet yüksek kaliteli Samyoung 450V 120µF (105°C) yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS Güç Yönetimi ve Sekonder Katı (SECONDARY Bölgesi): EBJ61470606 / 12S-LM03 B trafo bloğu, alüminyum soğutuculara monte edilmiş MOSFET/diyot grupları ile anakart için gerekli olan kararlı 3.5V, 12V ve 24V DC gerilimleri üretir.

• Dâhili LED Sürücü Katı: Kartın sekonder katında yer alan dâhili LED sürücü trafosu, regülasyon entegreleri, alüminyum soğutucu bloklar ve 100V 150µF yüksek voltaj filtre kondansatörü, ekran arka aydınlatmasını sürmek için P210 soketi üzerinden kararlı 58.5V gerilim aktarımı sağlar.
