LG EAX64744201 (1.5) Besleme Kartı EAY62608902 Orijinal Power Supply

LG marka LED televizyon serileriyle (Özellikle LN ve LA serisi 42" modellerle) %100 uyumlu orijinal EAX64744201 (1.5) şase kodlu ve EAY62608902 parça numaralı televizyon besleme ve entegre LED sürücü kartıdır (Power Supply / LED Driver Board). Teknik servis laboratuvarımızda ana kartı besleyen 3.5V, 12V, 24V regülasyon çıkışları ve panel içi LED barları süren dâhili 67.2V / 0.8A yüksek voltaj sürücü katı suni yük altında test cihazlarıyla kontrol edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın merkez şeridindeki PCB baskısında EAX64744201 (1.5) ve EAY62608902 kodları açıkça tescil edilmiştir.

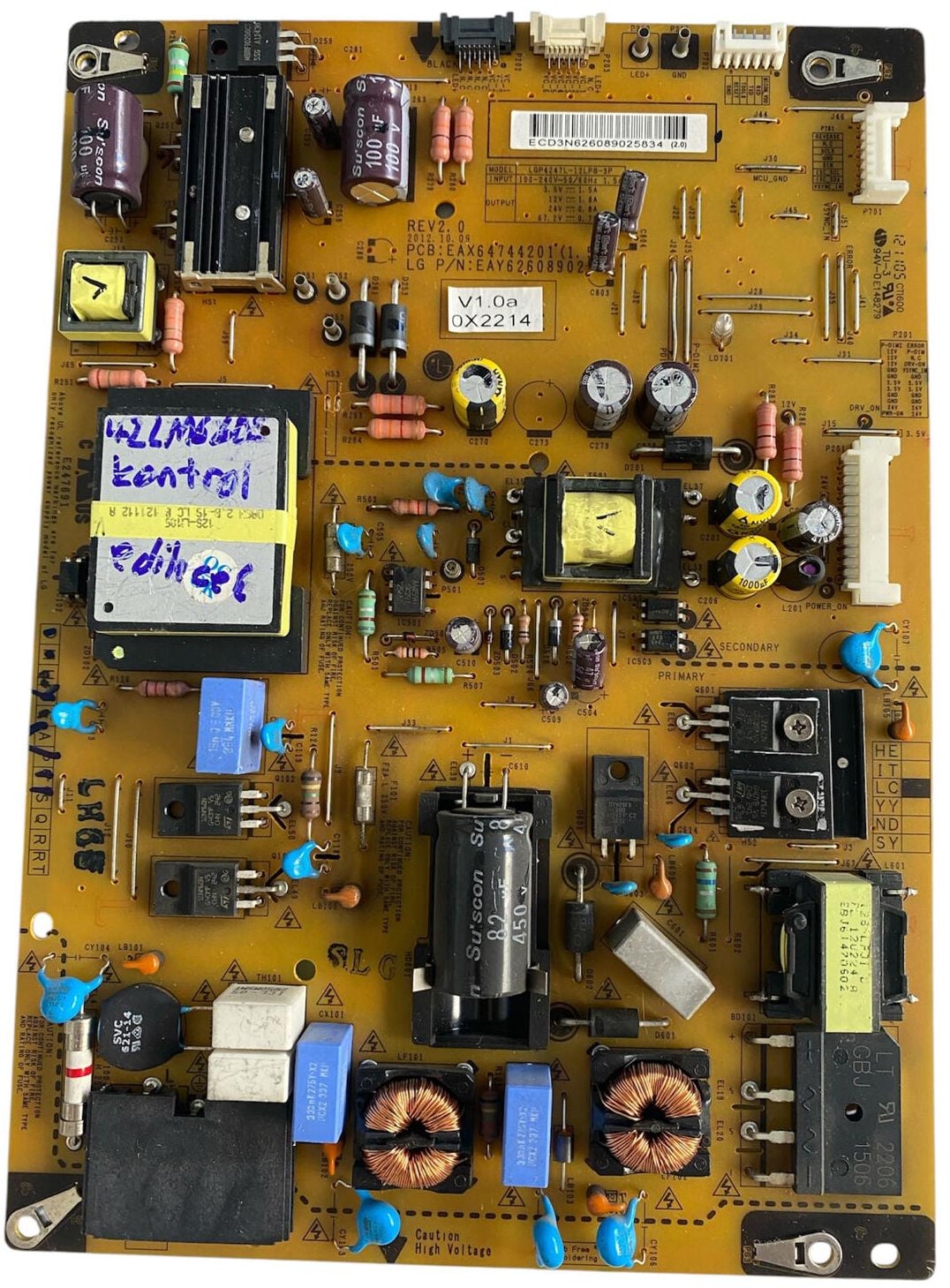

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Doğrultucu Katı (HOT Bölgesi): En alt kısımda AC şebeke koruma elemanları, sigorta ve şebekeden gelen parazitleri engellemek amacıyla konumlandırılmış 2 adet yan yana duran yuvarlak bakır sargılı EMI filtresi bobini grubu yer alır. Doğrultulan şebeke akımı, alt-orta şeritte dikey yerleşimli Su'scon 82uF 450V değerinde 1 adet dikey konumlandırılmış siyah renkli yüksek voltaj ana filtre kondansatörü üzerinden süzülerek sisteme aktarılır.

• Isı Yönetimi ve Trafo Blokları: Sol üst köşede yüksek akım altında çalışan regülatör elemanlarını korumak amacıyla yerleştirilmiş 1 adet ince siyah tırtıklı alüminyum soğutucu blok (heatsink) mimarisi mevcuttur. Kart üzerinde sistemin ana voltaj dönüşümünü sağlayan sol taraftaki büyük kare trafonun yanı sıra, merkezde yer alan sarı yalıtımlı orta boy regülasyon trafosu ve sağ alttaki küçük yardımcı trafo olmak üzere dengeli bir voltaj dağıtımı tasarlanmıştır.

• Sekonder Voltaj ve Çıkış Konnektörleri (COLD Bölgesi): Sağ kenarın orta-üst şeridinde ana karta temiz voltaj ve tetik sinyallerini taşıyan dikey beyaz renkli çoklu pin konnektör yuvası, üst şeritte ise panel içi LED barlara akım gönderen beyaz renkli dikey LED sürücü soketleri sıralanmıştır. Üst-sol tarafta ise voltajı süzerek kararlı tutan mor renkli Su'scon 100uF dikey elektrolitik filtre kondansatörleri kümelenmiştir.
