LG EAX64744401 (1.3) Besleme Kartı Orijinal EAY62709002 LGP32-12P Power Supply

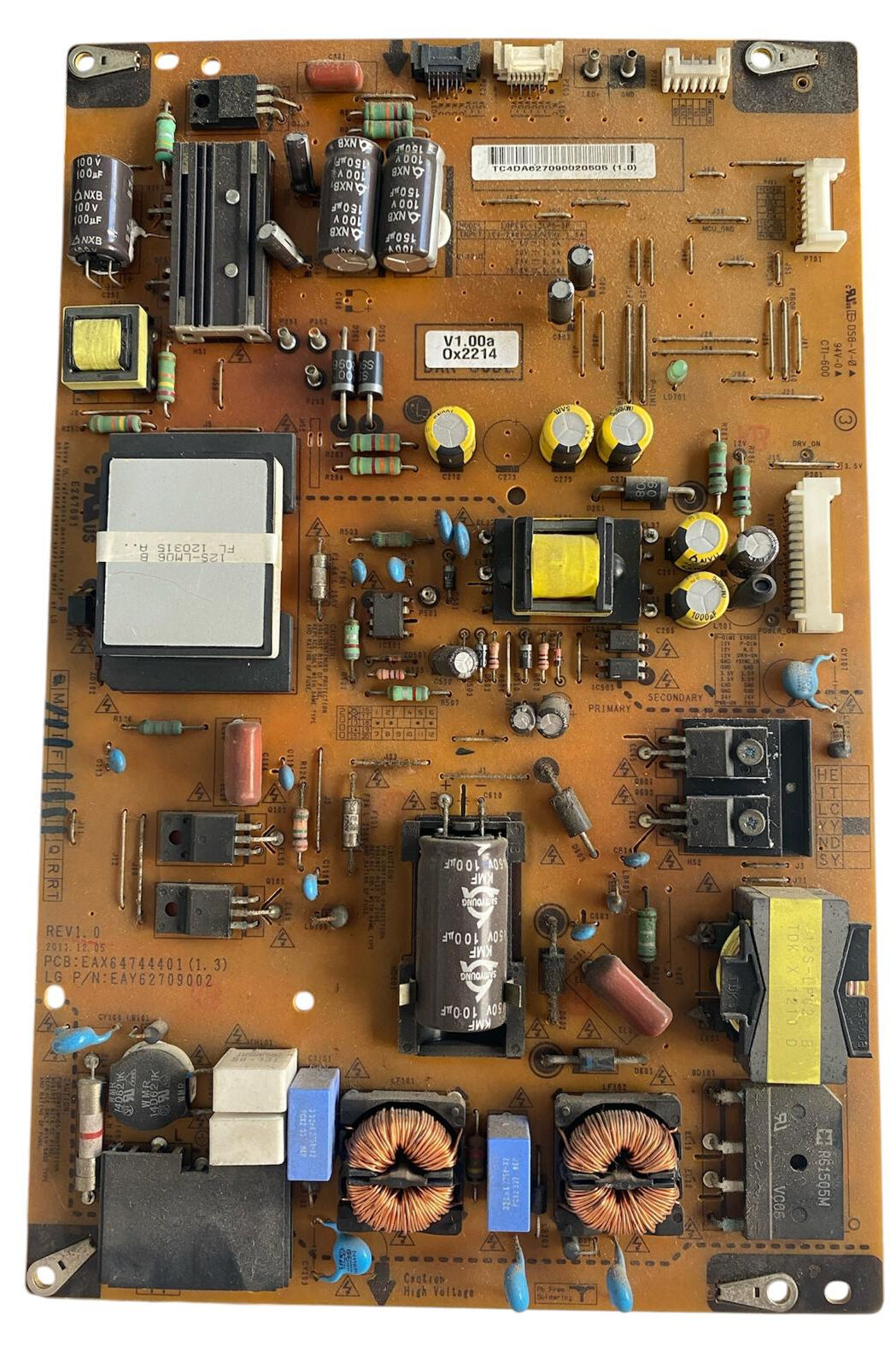

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 32 inç (82 Ekran) ve 37 inç (94 Ekran) akıllı LED TV modellerinde (başta 32LS5600, 32LS570S, 32LM620S, 32LM611S serileri olmak üzere) kullanılan orijinal LG üretimi EAX64744401 (1.3) (Parça Kodu: EAY62709002) televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol-alt kısımda konumlandırılmış orijinal EAX64744401 (1.3) fabrikasyon PCB kodlaması ve orijinal fabrika takip barkod etiketleri yer almaktadır.
Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:
-
Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol alt taraftaki standart AC şebeke giriş katından giren akım; koruma sigortası, varistör, çift sargılı şebeke EMI filtre bobinleri ve kutupsuz filtre kondansatörleri ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, orta-alt kısımda dik konumlandırılmış 1 adet yüksek kaliteli Samyoung KMF serisi 450V 100µF yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı DC gerilime dönüştürülür.
-
SMPS ve Güç Yönetimi: Kartın sol ortasında yer alan güçlü ana trafo ve sağ alt köşedeki yardımcı trafo grubu, bağlı oldukları PWM kontrol entegreleri ve soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.
-
Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Sağ üst köşede yer alan yüksek kaliteli elektrolitik filtre kondansatör grubu ve doğrultucu diyotlar, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sağ kenardaki çoklu
P201soketi üzerinden ana karta kararlı DC besleme voltajları (24V, 12V, 3.5V vb.) iletilirken, üst kenarda konumlandırılmış beyaz soketler üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir.
