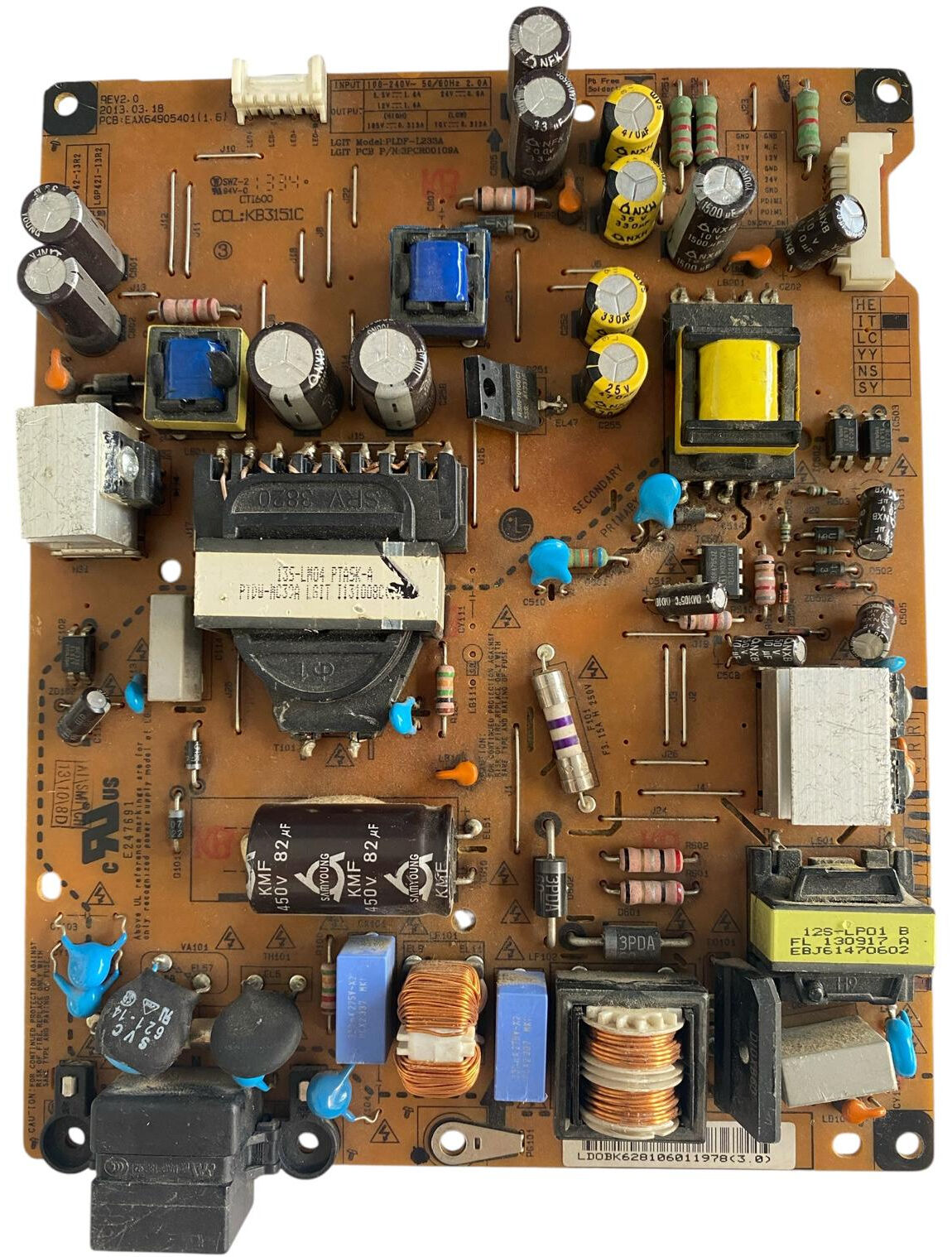

LG EAX64905401 (1.6) Besleme Kartı Orijinal EAY62810601 PLDF-L233A 42LA620S Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 42 inç (106 Ekran) Smart 3D LED TV modellerinde (başta 42LA620S, 42LA640S, 42LA660S, 42LA690S, 42LN570S serileri olmak üzere) kullanılan orijinal LG/LGIT üretimi EAX64905401 (1.6) (Parça Kodu: EAY62810601 / Model Kodu: PLDF-L233A) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları (3.5V), ana kartı besleyen tüm kararlı DC regülasyon çıkışları (12V / 24V) ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol üstte ipek baskı ile PCB: EAX64905401 (1.6) tescili, üst ortada PLDF-L233A model kodu ve sağ alt fabrikasyon barkod etiketinde EAY62810601 parça kodu yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): AC şebeke giriş katından giren akım; F3.15A H 250V koruma sigortası, dikey yerleşimli çift sargılı toroidal EMI filtre bobinleri, mavi ve sarı kutupsuz filtre kondansatörleri ile NTC/varistör korumalarıyla süzülür. Doğrultucu köprü diyot katından geçen akım, 1 adet yüksek kaliteli SAMYOUNG KMF 450V 82µF yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın alt-sağ kısmında yer alan 12S-LP01 B (EBJ61470602) ana güç trafosu ile sol-orta gruptaki 13S-LM04 sürücü trafosu; bağlı oldukları PWM kontrol entegreleri ve alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve LED Sürücü Katı (COLD Bölgesi): Sağ üst grupta dikey konumlandırılmış sarı ve siyah yüksek kaliteli SAMYOUNG (105°C) dikey elektrolitik filtre kondansatörleri ile desteklenen dâhili LED sürücü ve sekonder çıkış devresi, ana karta kararlı 3.5V, 12V ve 24V DC besleme voltajlarını, LED barlara ise kararlı yüksek DC gerilimi iletir.
