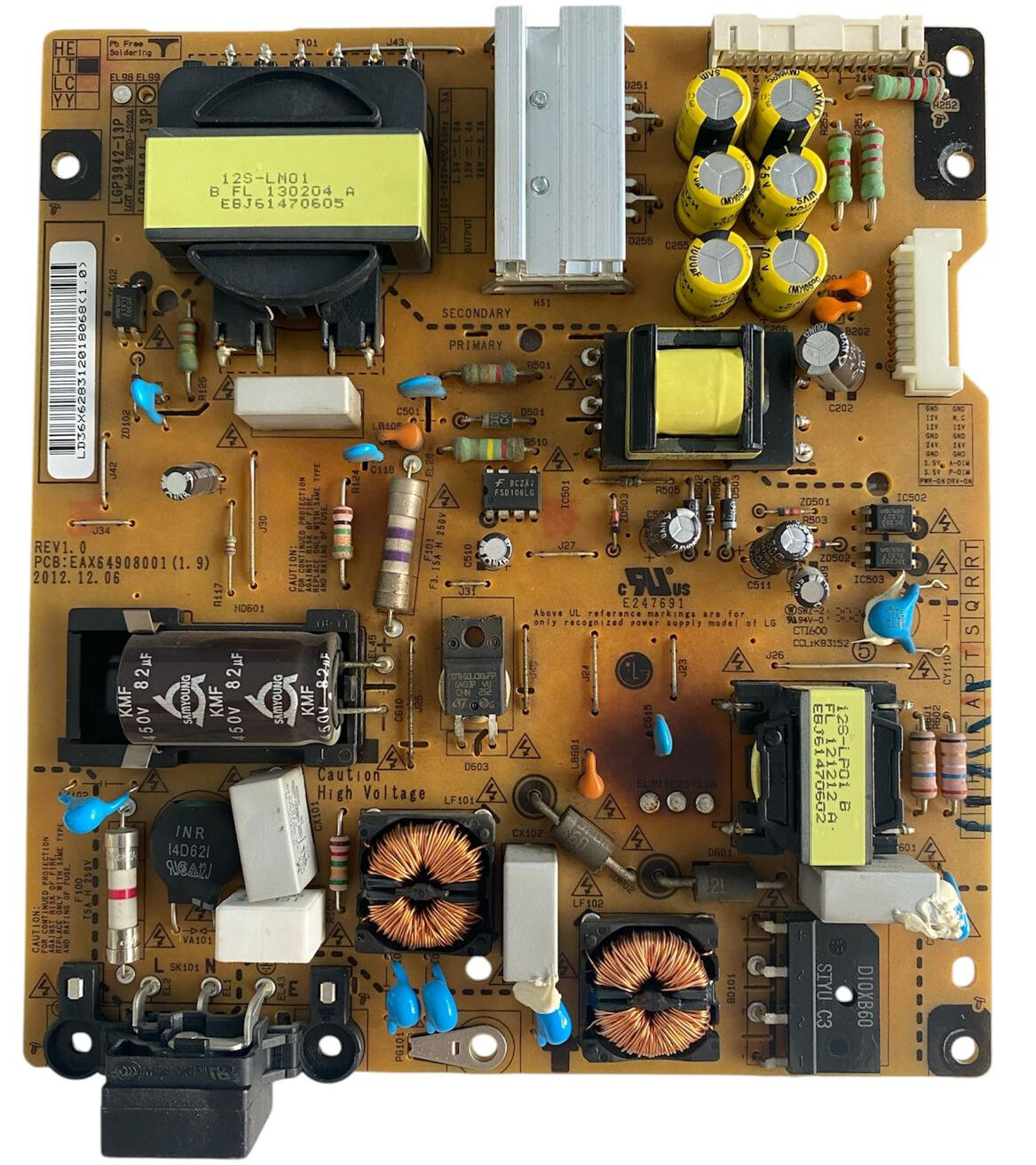

LG EAX64908001 (1.9) Besleme Kartı Orijinal LGP32-13PL1 LED TV Power Board

LG markasının 32 inç (82 Ekran), 39 inç (99 Ekran) ve 42 inç (106 Ekran) LN ve LA serisi (başta 32LN5400, 32LN570S, 42LN5400, 42LA613S serileri olmak üzere) Slim LED televizyonlarında kullanılan orijinal LG üretimi EAX64908001 (1.9) şase kodlu televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları ve panel içi LED barlarını besleyen sürücü katı yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sol-orta kısımda konumlandırılmış orijinal EAX64908001 (1.9) fabrikasyon PCB kodlaması ve sol taraftaki orijinal fabrika takip barkodu yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Sol alt taraftaki standart AC şebeke giriş katından giren akım; koruma sigortası, varistör, çift sargılı şebeke EMI filtre bobinleri ve kutupsuz filtre kondansatörleri ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, sol tarafta özel koruma muhafazası içinde yatay konumlandırılmış 1 adet yüksek kaliteli Samyoung KMF serisi 450V 82µF yüksek voltaj ana filtre kondansatörüne aktarılarak pürüzsüz hale getirilir. Üst kısımdaki geniş alüminyum soğutucu blok, anahtarlama mosfetlerinin ısısını güvenle uzaklaştırır.

• SMPS ve Güç Yönetimi: Kartın sol üstünde yer alan sarı kapaklı EBJ61470605 ana trafosu ve sağ alt taraftaki EBJ61470602 standby trafosu, bağlı oldukları PWM kontrol entegreleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve Dağıtım Katı (COLD Bölgesi): Sağ üst köşede yer alan sarı renkli yüksek kaliteli elektrolitik filtre kondansatör grubu, üretilen gerilimleri süzerek çıkış soketlerine aktarır. Sağ üstteki çift soket grubu (CN201 ve yanındaki soket) üzerinden ana karta kararlı DC besleme voltajları iletilirken, dikey konumlandırılmış diğer konnektörler üzerinden panel içi LED barlara regüleli yüksek DC gerilim gönderilir.
