LG EAX65424001 (2.4) Besleme Kartı LGP42-14LPB Orijinal Power Board

LG markasının 42 inç Slim LED televizyon serilerinde (özellikle LB ve LY serilerinde) kullanılan orijinal EAX65424001 (2.4) şase kodlu ve LGP42-14LPB model numaralı televizyon besleme kartıdır (Power Board). Teknik servis laboratuvarımızda ana kartı tetikleyen +3.5V stand-by gerilim hattı, sekonder güç katındaki +12V ve +24V regülasyon çıkışları ile panel arkasındaki LED barların akımını sağlayan dâhili LED sürücü katı suni yük altında test edilerek kararlılığı onaylanmış, tamirsiz, montaja hazır orijinal temiz yedek parçadır. Kartın sağ alt köşesindeki PCB baskısında EAX65424001 revizyon kodu açıkça tescil edilmiştir.

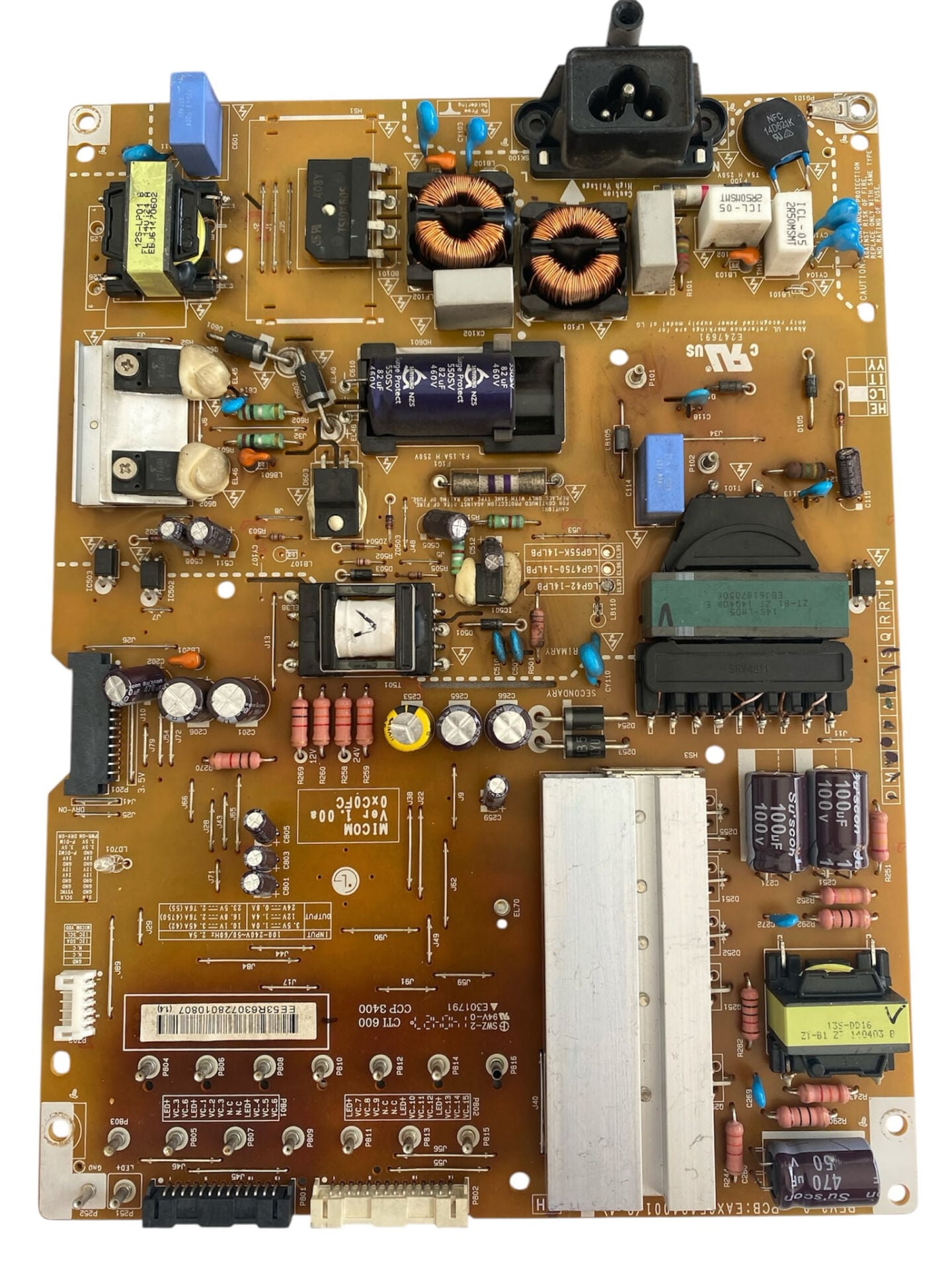

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş ve AC Filtreleme Katı (HOT Bölgesi): Üst kenarda 3 pinli orijinal siyah AC şebeke giriş soketi (yonca tip) yer alır. Hemen önünde şebeke gürültülerini süzmek için iki adet dairesel bakır sargılı EMI filtre bobini sıralanmıştır. Kartın üst-orta kısmında ise yüksek voltajı doğrultup süzerek sistemi kararlı kılan 1 adet yatay konumlandırılmış mor renkli Surge Protect özellikli filtre kondansatörü yer almaktadır.

• Isı Yönetimi ve Trafo Mimarisi: Kartın sağ alt şeridinde, yüksek akım altında çalışan sekonder doğrultucu diyotları ve güç komponentlerini maksimum düzeyde serin tutmak üzere tasarlanmış 1 adet büyük, dikey yerleşimli kanalsız gümüş renkli alüminyum soğutucu blok (heatsink) konumlandırılmıştır. Kartın sağ ortasında büyük dâhili trafo sistemi besler.

• Sekonder Çıkış ve LED Sürücü Katı (COLD Bölgesi): Sol orta kısımda ana karta voltaj taşıyan siyah renkli dikey çoklu pin konnektör yuvası yer alır. Alt şeritte ise panel içi LED barların beslemesini üstlenen kablo bağlantı soketleri ve gerilimi dengeleyen dikey elektrolitik kondansatör grupları sıralanmıştır.
