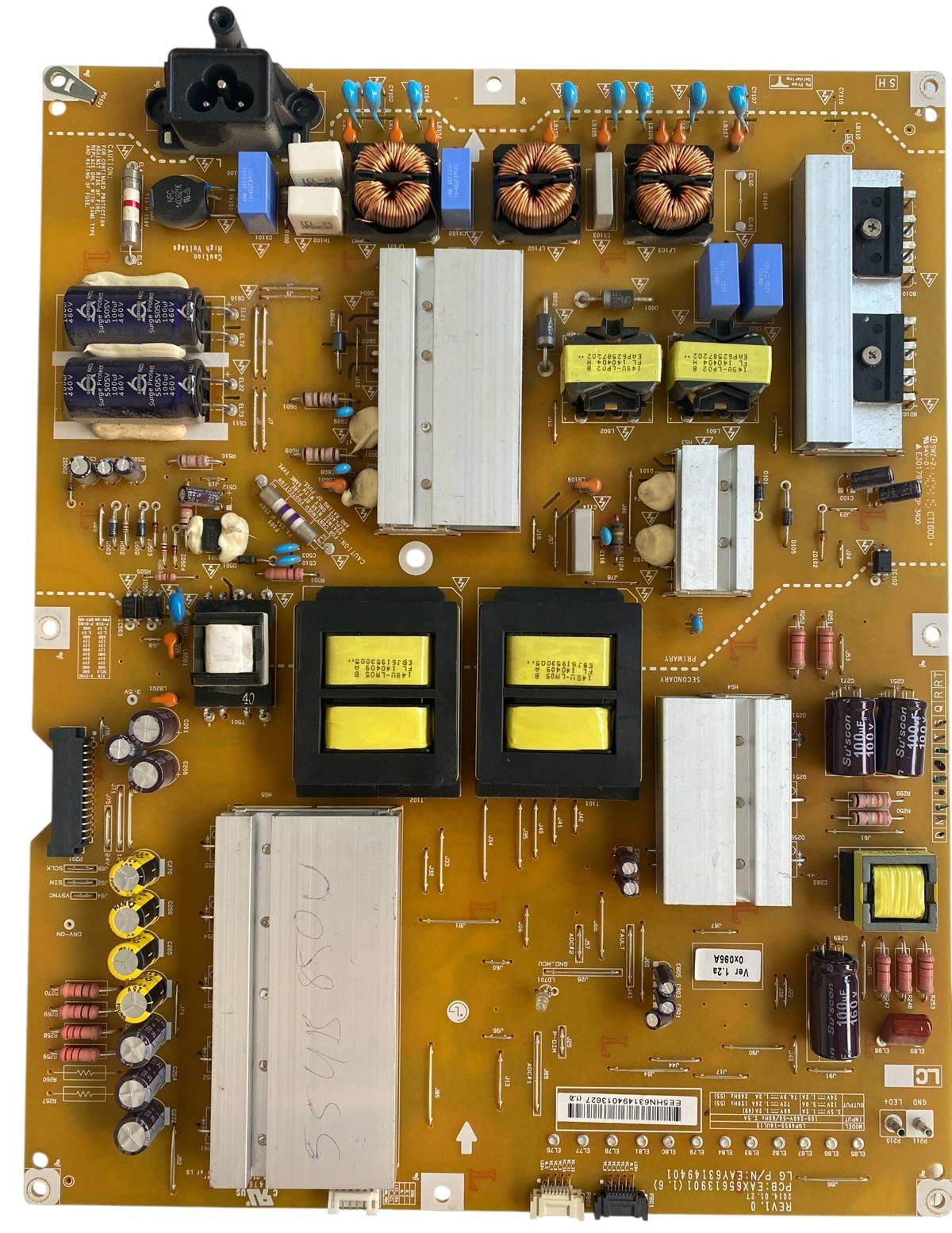

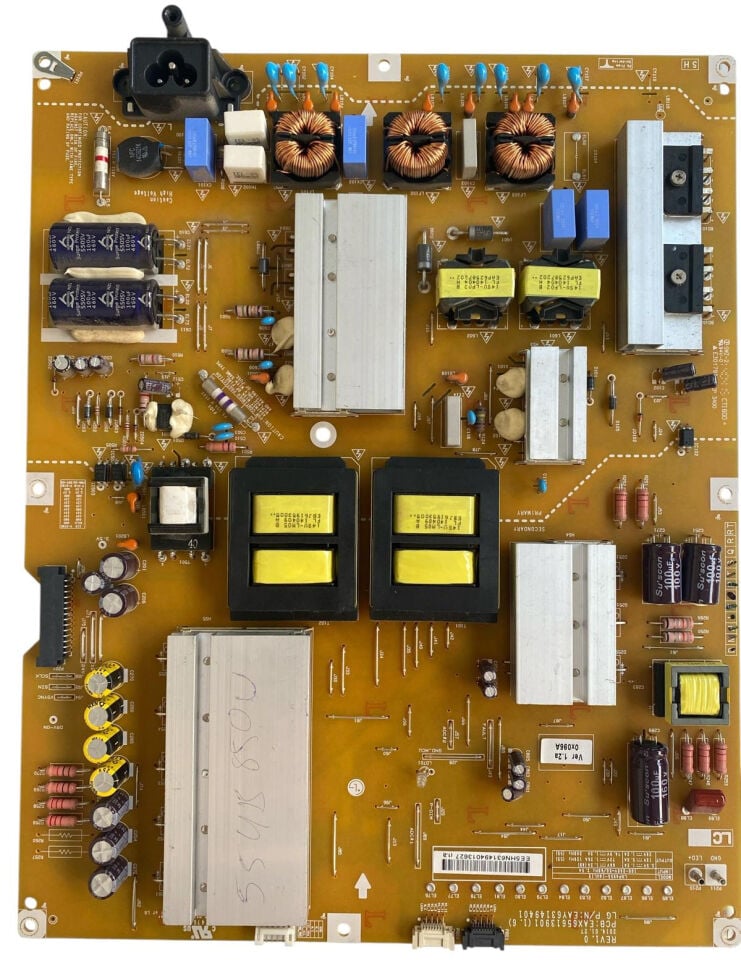

LG EAX65613901 (1.6) Besleme Kartı Orijinal EAY63149401 LGP4955-14UL12 55LB650V Power Board

ORTACA UFUK ELEKTRONİK güvencesiyle satışa sunulan, LG markasının 55 inç (139 Ekran) Smart LED TV modellerinde (başta bizzat test edildiği 55LB8500, 55LB650V, 55LB670V, 55LB730V, 55LB870V ve 55LB6300 serileri olmak üzere) kullanılan orijinal LG üretimi EAX65613901 (1.6) (Parça Kodu: EAY63149401 / Şase Kodu: LGP4955-14UL12) dâhili LED sürücülü televizyon besleme kartıdır (Power Supply Unit / SMPS). Teknik servis laboratuvarımızda stand-by voltaj hatları, ana kartı besleyen tüm kararlı DC regülasyon çıkışları (3.5V, 12V, 24V) ve panel içi LED barlarını süren dâhili LED sürücü katı suni yük altında test cihazlarıyla titizlikle kontrol edilerek kararlılığı onaylanmış, tamirsiz, doğrudan montaja hazır orijinal temiz yedek parçadır. Kart üzerinde sağ altta dikey ipek baskı ile PCB: EAX65613901 (1.6) kodlaması, LG P/N: EAY63149401 tescili ve orijinal fabrika barkodu yer almaktadır.

Kartın donanımsal bileşenleri ve katman mimarisi incelendiğinde:

• Giriş Filtre ve Primer Katı (HOT Bölgesi): Üst taraftaki AC şebeke giriş katından giren akım; koruma sigortası, üçlü toroidal EMI filtre bobinleri, mavi kutupsuz filtre kondansatörleri ve varistörler ile süzülür. Güçlü doğrultucu köprü diyot katından geçen akım, sol üst kısımda dikey konumlandırılmış 2 adet yüksek kaliteli 460V 100µF Surge Protect yüksek voltaj ana filtre kondansatörüne aktarılarak kararlı yüksek DC gerilime dönüştürülür.

• SMPS ve Güç Yönetimi: Kartın merkezinde yer alan sarı bantlı EBJ61953005 dikey ana güç trafoları; bağlı oldukları PWM kontrol entegreleri ve dikey alüminyum soğutucu bloklara monte edilmiş anahtarlama mosfetleri ile birlikte sistemin ihtiyaç duyduğu tüm regüleli voltajları yüksek kararlılıkla üretir.

• Sekonder Doğrultucu ve LED Sürücü Katı (COLD Bölgesi): Sağ alt grupta dikey konumlandırılmış 100V 100µF Su'scon ve 160V 100µF yüksek voltaj filtre kondansatörleri ile desteklenen dâhili LED sürücü devresi, 55 inç panel içi LED barlarını süren kararlı yüksek DC gerilimi üretir. Sol alttaki çoklu soket üzerinden ise ana karta kararlı DC besleme voltajları (3.5V, 12V, 24V) iletilir.
